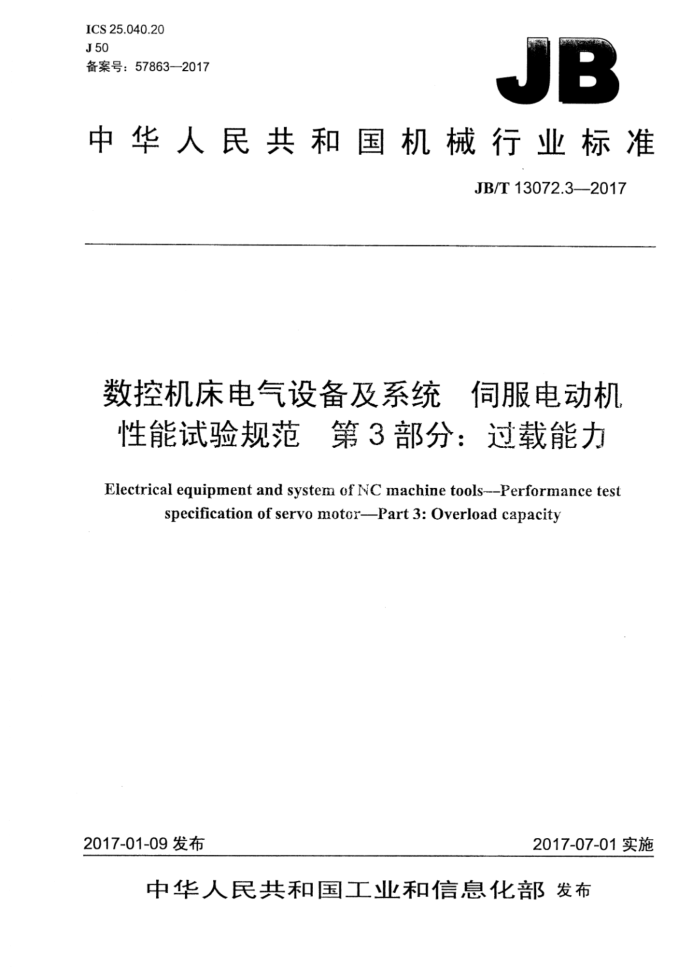

ICS25.040.20 J50 备案号：57863—2017
JB
中华人民共和国机械行业标准
JB/T13072.3--2017
数控机床电气设备及系统 伺服电动机性能试验规范第3部分：过载能力 Electrical equipment and system of NC machine tools--Performance test
specification of servo motor-Part 3: Overload capacity
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T13072.3—2017
目 次
前言 1 范围 2
I
规范性引用文件 3 术语和定义
试验设备. 4.1试验配置 4.2主要性能指标. 5试验环境. 5.1一般要求. 5.2电动机的安装， 6试验方法. 7试验程序 7.1试验准备 7.2试验步骤 8试验数据记录及处理参考文献，
4. JB/T13072.3—2017
前言
JB/T13072《数控机床电气设备及系统 伺服电动机性能试验规范》分为三个部分： ——第1部分：总则；
第2部分：齿槽力矩；第3部分：过载能力。
本部分为JB/T13072的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本部分起草单位：西安微电动机研究所、国家机床质量监督检验中心、哈尔滨工业大学。 本部分主要起草人：李中军、徐殿国、文平阶、张文霞、薛瑞娟、姜红、蒋睁、王刚、黄祖广、陈
建明。
本部分为首次发布。
I JB/T13072.3—2017
数控机床电气设备及系统伺服电动机性能试验规范
第3部分：过载能力
1范围
JB/T13072的本部分规定了数控机床用伺服电动机过载能力试验的术语和定义、试验设备试验环境、试验方法、试验程序、试验数据记录及处理。
本部分适用于数控机床用伺服电动机（以下简称电动机）。其他类似用途的电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T10274-2013数控机床交流伺服电动机通用技术条件 JB/T13072.1--2017数控机床电气设备及系统伺服电动机性能试验规范第1部分：总则
3术语和定义
JB/T13072.1--2017界定的以及下列术语和定义适用于本文件。
3.1
过载能力overloadcapability 在规定条件下，电动机能够在规定的时间内输出一定功率或转矩而不超过规定峰值电流的能力。通
常把峰值电流与额定电流之比称为电流过载倍数，峰值转矩与额定转矩之比称为转矩过载倍数
［GB/T2900.26—2008，定义5.1.12］
3.2
额定转矩 rated torque 在连续工作区内，电动机输出额定功率时的转矩。 注：改写JB/T10274—2013，定义3.3。
3.3
额定电流ratedcurrent 在规定条件下，电动机输出额定转矩时的线电流。该电流在电动机方波运行时为峰值，正弦波运行
时为有效值。
［GB/T2900.26—2008，定义5.1.9]
3.4
峰值转矩peaktorque 在规定条件下，电动机所能输出的最大转矩。在峰值转矩下短时工作不会引起电动机损坏或性能不
可恢复。
［GB/T2900.26—2008，定义5.1.10]
1 JB/T13072.3—2017
3.5
峰值电流peakcurrent 在规定条件下，电动机输出峰值转矩时的线电流值。该电流在电动机方波运行时为峰值，正弦波运
行时为有效值。
［GB/T2900.262008，定义5.1.11]］
4试验设备
4.1试验配置
试验配置如下：
试验电源；驱动单元；传感器。
4.2 2主要性能指标
试验设备主要性能指标如下： a）电气测量仪器、仪表精度不低于0.5%，加载装置精度不低于0.5%。 b）交流试验电源的电压幅值波动应不超过土5%，频率变化应不大于1%：直流试验电源的电压幅
值波动应不超过土2%电压纹波应不超过士1% c）作为试验设备用的驱动单元，应是专用驱动单元。 d）作为电动机配套使用的传感器，应是专用传感器。
5试验环境
5.1一般要求
按JB/T13072.1-2017中5.3的规定。 5.2电动机的安装
如无特殊规定，试验时电动机应轴向水平安装在JB/T10274一2013规定的标准试验支架上。电动机工作过程中有冷却要求时，试验应在规定的介质冷却条件下进行。
6试验方法
电动机和驱动单元组成驱动装置，在规定条件下测取其峰值转矩和峰值电流，并在连续工作区内测取额定转速下的额定转矩和额定电流，分别按公式（1）和公式（2）计算峰值转矩与额定转矩、峰值电流与额定电流的比值。
kM= Tp
.(1)
式中：
km 转矩过载倍数； Tp 峰值转矩，单位为牛米（N·m》； TN 额定转矩，单位为牛米（N·m）。
2 JB/T13072.3—2017
今 Ip
·(2)
IN
式中： k;一电流过载倍数； Ip—峰值电流，单位为安（A); IN——额定电流，单位为安（A)。
7试验程序
7.1 试验准备
试验前将试验所需设备及试验工装备齐，包括专用驱动单元、专用传感器、测功机、功率分析仪、 专用试验工装（分装式电动机）、电动机冷却装置（电动机有冷却要求时）等。 7.2试验步骤 7.2.1程序额定转矩和额定电流
试验步骤如下： a）将分装式电动机（包括传感器）与专用试验工装组装在一起；电动机工作过程中有冷却要求时，
应安装相应冷却设备：试验环境应不受外界辐射及气流影响。 b）电动机与测功机加载装置同轴连接在标准试验支架上。 c）电动机与专用驱动单元组成驱动装置，并与功率分析仪进行电气连接。 d）驱动装置输入额定转速指令，然后逐渐增加负载，在电动机的绕组温升不超过规定值的情况
下，测量在额定功率和额定转速下的转矩，其值即为电动机的额定转矩，记录此时绕组线电流，即为额定电流。
7.2.2程序Ⅱ峰值转矩和峰值电流
试验步骤如下： a）将分装式电动机（包括传感器）与专用试验工装组装在一起；电动机工作过程中有冷却要求
时，应安装相应的冷却设备。 b）电动机与测功机加载装置同轴连接在标准试验支架上。 c）电动机与专用驱动单元组成驱动装置，并与功率分析仪进行电气连接。 d）专用驱动单元电流设置为规定的最大电流。 e）驱动装置输入规定的转速指令，逐渐增加负载至规定的峰值转矩，记录此时绕组线电流，即为
峰值电流；或逐渐增加负载，监测绕组线电流，当该电流为规定的峰值电流时，记录此时负载转矩即为峰值转矩。
7.2.3程序Ⅲ一 一过载能力
试验步骤如下：电动机的过载能力可用转矩过载倍数kM或电流过载倍数K表示。 转矩过载倍数kM按公式（1）计算。 电流过载倍数K，按公式（2）计算。
3 JB/T13072.3—2017
试验数据记录及处理
8
试验后的记录中应包括下列信息：被测电动机的标识信息（如名称、规格、型号。生产厂商、产地等）；一试验设备、仪器仪表名称；一对试验方法或程序的偏离及说明；
一测试的额定电流、额定转矩、峰值转矩、峰值电流，电流过载倍数、转矩过载倍数等试验数据；试验期间记录的室内环境条件；试验单位名称、确认试验数据有效的人员签名及日期。
4 JB/T13072.3—2017
参考文献
［11GB/T2900.262008 电工术语 控制电机
