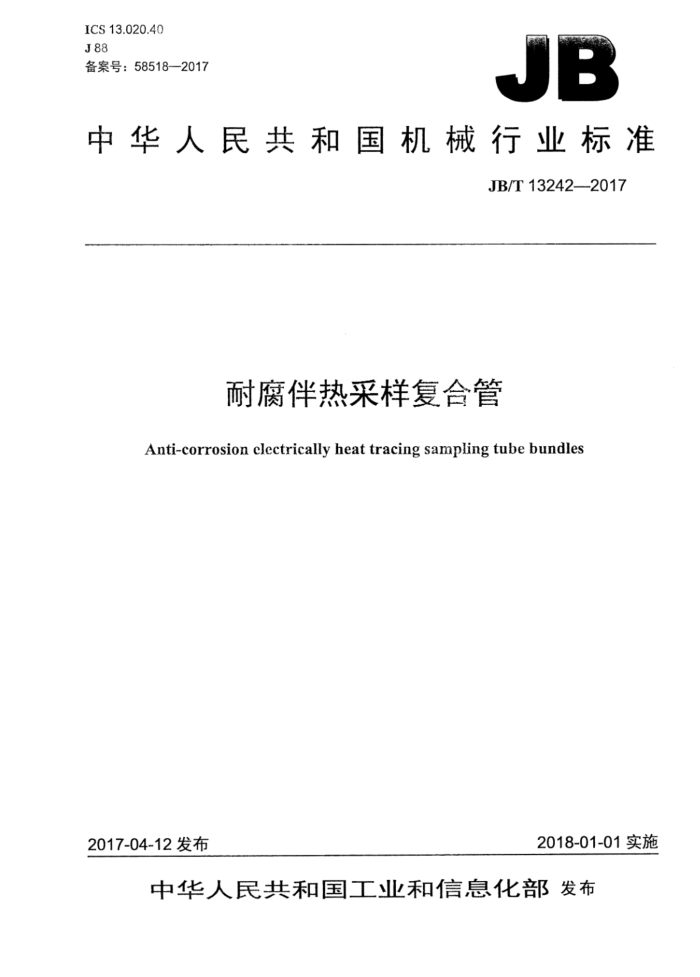

ICS13.020.40 J88 备案号：58518-2017
JB
中华人民共和国机械行业标准
JB/T13242-2017
耐腐伴热采样复合管
Anti-corrosion clectrically heat tracing sampling tube bundles
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T13242—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义。 4基本结构、分类和型号
II
4.1 基本结构 4.2分类. 4.3 型号 5要求.. 5.1 一般要求 5.2外观.. 5.3 外径尺寸及壁厚 5.4结构的一般要求. 5.5复合管成品安全性能 5.6复合管成品力学性能 5.7 复合管成品使用性能， 6试验方法 6.1一般试验条件.. 6.2 外观检查 6.3 外径尺寸及壁厚检查 6.4 结构检查。 6.5 复合管成品安全性能检查. 6.6 复合管成品力学性能检查.. 6.7 复合管成品使用性能检查. 检验规则
4
8
10 11 .11 12 .12 13 14 ....14
7
7.1 出厂检验. 7.2 型式检验 7.3 组批. 7.4 抽样 7.5 判定规则 8标志、包装、运输和贮存， 8.1标志 8.2包装. 8.3运输. 8.4 贮存
14 15 15 15 15 16
图1基本结构图图2复合管最大工作压力检测
I JB/T13242—2017
表1 公称外径及极限偏差、外护套最小壁厚表2采样管材料及主要性能指标表3复合管最大工作压力.. 表4保温层主要性能指标表5外护套材料. 表6复合管的工作温度. 表7出厂检验项目表8型式检验项目表.. 表9按正常检验一次抽样方案确定的样本量
***6
i-
.8 12 ..13 ..14
II JB/T13242—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江大铭新材料股份有限公司、中机生产力促进中心、聚光科技（杭州）股份有
限公司、中国环境监测总站、中绿环保科技股份有限公司、北京航天益来电子科技有限公司、浙江省质量检测科学研究院、湖北省环境监测中心站、深圳市世纪天源环保技术有限公司、西克麦哈克（北京）仪器有限公司。
本标准主要起草人：袁建波、龚建平、韩璐遥、齐宇、罗军、周刚、闫兴钰、盛军、赵奇、王文华、 王国贵、吴雁军、周鸿斌。
本标准为首次发布。
III JB/T13242-2017
耐腐伴热采样复合管
1范围
本标准规定了耐腐伴热采样复合管的术语和定义、基本结构、分类、型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于烟气排放连续监测系统中，对各类工业生产场所排放的气态污染物和颗粒物进行伴热采样输送或防止液化结露堵塞用的耐腐伴热采样复合管（以下简称复合管）。
本标准适用于供电电压为单相额定电压不超过250V，其他额定电压不超过480V的供电系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1633热塑性塑料维卡软化温度（VST）的测定 GB/T2406.2塑料用氧指数法测定燃烧行为第2部分：室温试验 GB/T2951.11一2.008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度
和外形尺寸测量机械性能试验
GB/T2951.12-2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T2951.14—2008 3电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验
GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.3 爆炸性环境第3部分：由增安型“e”保护的设备 GB/T9969工业产品使用说明书总则 GB/T11547一2008塑料耐液体化学试剂性能的测定 GB/T13350 绝热用玻璃棉及其制品 GB19518.1 爆炸性气体环境用电气设备电阻式伴热器第1部分：通用和试验要求 GB/T19835 自限温电伴热带 GB/T20841 额定电压300/500V生活设施加热和防结冰用加热电缆 YD/T723.2 通信电缆光缆用金属塑料复合带第2部分：铝塑复合带
3术语和定义
下列术语和定义适用于本文件。
3.1
耐腐伴热采样复合管anti-corrosion electricallyheat tracing sampling tubebundles 以一根或数根耐腐性能良好的氟塑胶管（或不锈钢管）为采样管，以伴热电缆如自限温电伴热带或
恒功率电伴热带为采样管的伴热元件，用金属塑料复合箔（为屏蔽反射膜）加以固定，其外是以玻璃纤
1 JB/T13242—2017
维毡包裹形成的绝热保温层，外护套采用阻燃性塑胶材料，通过挤塑成型方法复合成一体的工业管束。 3.2
自限温电伴热带 self-regulating trace heating tape 由导体、发热材料和绝缘层挤包成的并外加金属或非金属护套的能自行限制其最高发热温度的带状
电伴热元件。 3.3
恒功率电伴热带constantpowertraceheatingtape 由基本不受环境温度和自身发热温度影响、输出功率基本不随温度变化而变化的金属发热导体（通
常为发热丝）作为主要发热元件而制成的带状电伴热元件。 3.4
公称外径nominal outsidediameter 制造厂商规定的复合管外径。
3.5
工作温度workingtemperature 复合管在规定试验条件下以额定电压工作并且达到稳定工作状态后，采样管内的平均温度。
3.6
稳定工作状态conditionofadequateheated 复合管在规定试验条件下通电使其中的采样管内升温达到热平衡时的状态。
3.7
升温时间 temperature rise time 复合管在规定试验条件下，采样管内温度从室温上升至稳定工作温度90%所需要的时间。
3.8
最大工作压力 Jmaximum working pressure 复合管中的采样管内允许连续使用的气体（或流体）的最大压力。
3.9
绝热性adiathermancy 低温环境下复合管工作时采样管内温度与护套内表面温度之差。
3.10
组分损失率gascomponentlossrate 标准样气通过规定长度复合管时，输入端与输出端气体浓度之差与复合管长度的比值。
4基本结构、分类和型号
4.1基本结构
复合管的基本结构如图1所示。
2 JB/T13242—2017
销售
说明：
一外护套；
1
2—保温层； 3——采样管（d,）; 4——电源线： 5 一伴热电缆： 6--采样管（dz）； 7——导线； 8屏蔽反射膜； 9-补偿电缆。
图1基本结构图
4.2分类 4.2.1按伴热电缆的类型可分为：
a）自限温电伴热带复合管； b）恒功率电伴热带复合管。
4.2.2按采样管材料的不同可分为：
a）聚偏氟乙烯（PVDF）复合管： b）聚全氟乙丙烯（FEP）复合管； c）可溶性聚四氟乙烯（PFA）复合管： d）聚四氟乙烯（乳白色PTFE）复合管； e）不锈钢（06Cr17Ni12Mo2）复合管。
4.3型号 4.3.1复合管产品的型号编制至少应包括以下内容：
a）公称外径，单位为毫米（mm）； b）采样管外径，单位为毫米（mm）； c）采样管数量； d）采样管材料； e）工作温度，单位为摄氏度（℃）； f）伴热电缆类型，包括自限温电伴热带和恒功率电伴热带两类。
4.3.2复合管的型号表示法如下：
S JB/T13242—2017
FHG-a(n)-a(n2)---
结构分类： Z—自限温型 H- 一恒功率型工作温度（℃) 采样管材质： a -PVDF b——FEP CPFA
PTFE
e
f—06Cr17Ni12Mo2 采样管（dz）的数量（数量为1支时不标示）采样管（dz）的外径（mm）采样管（d，）的数量（数量为1支时不标示）采样管（d）的外径（mm）公称外径（mm）耐腐伴热采样复合管代号
示例1：型号FHG36-8-b-120-Z，表示公称外径为36mm，采样管外径为8mm、数量为1支、材质为聚全氟乙丙烯（FEP），
采样管内工作温度为120℃，伴热电缆为自限温型的复合管。
示例2：型号FHG42-10（2）-c-180-H，表示公称外径为42mm，采样管外径为10mm、数量为2支、材质为可溶性聚四氟乙
烯（PFA），采样管内工作温度为180℃，伴热电缆为恒功率型的复合管。
示例3：型号FHG42-8-6（2)-c-200-H，表示公称外径为42mm，采样管（dl）外径为&mm、数量为1支，采样管（d2）外
径为6mm、数量为2支，采样管材质为可溶性聚四氟乙烯（PFA），采样管内工作温度为200℃，伴热电缆为恒功率型的复合管。
示例4：型号FHG45-8（2）-6（2）-f-250-H，表示公称外径为45mm，采样管（dl）外径为8mm、数量为2支，采样管（dz）
外径为6mm数量为2支，采样管材质为不锈钢（06Cr17Ni12Mo2）：采样管内工作温度为250℃，伴热电缆为恒功率型的复合管。
5要求
5.1一般要求
复合管在环境温度为-40℃～50℃、相对湿度不大于95%的条件下应能正常工作。 5.2外观
复合管外表面应清洁、光滑、规整，色泽均匀，不应有明显破损、划伤、气泡、缩孔、脆化、变形、 污染等缺陷。
4
