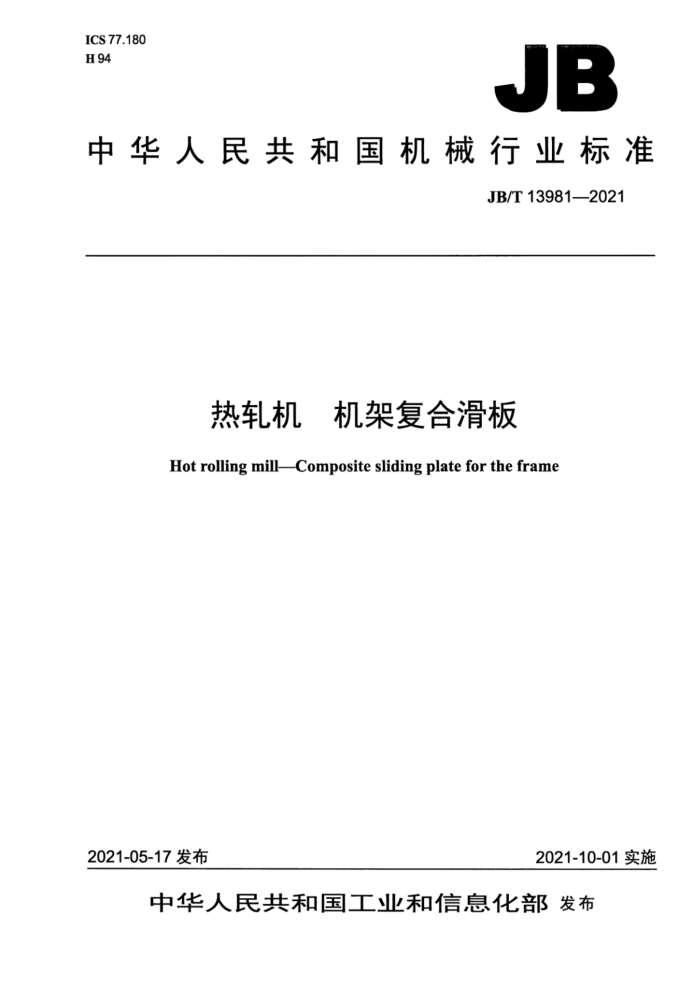

中华人民共和国机械行业标准
JB/T13981—2021
热轧机机架复合滑板 Hot rolling millComposite sliding plate for the frame
2021-10-01实施
2021-05-17发布 目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4结构型式、基本参数和尺寸 5产品标记，
5.1产品型号 5.2标记示例.. 6技术要求 6.1材料... 6.2 性能要求. 6.3机械加工. 6.4润滑. 7检验方法及检验规则... 7.1检验方法 7.2检验规则.. 8包装、标志、运输和贮存 8.1包装. 8.2 标志.. 8.3 运输和贮存.
心
图1 平板式复合滑板. 图2单边台阶式复合滑板，图3 双边台阶式复合滑板.
表1平板式复合滑板基本参数和尺寸... 表2单边台阶式复合滑板基本参数和尺寸，表3双边台阶式复合滑板基本参数和尺寸... 表4同一件复合滑板表面硬度允许偏差表5检验项目、检验标准及检验方法. 前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：泰尔重工股份有限公司、中国重型机械研究院股份公司。 本标准主要起草人：国竹节、邰紫鹏、夏清华、吴量、朱长江、杨晓红、张德智、李新根、李美杰、
屈薛勇、夏娟。
本标准为首次发布。 热轧机机架复合滑板
1范围
本标准规定了热轧机（热连轧及中厚板轧机）机架复合滑板的术语和定义、结构型式、基本参数、 尺寸、产品标记、技术要求、检验方法及检验规则、包装、标志运输和贮存。
本标准适用于热轧机机架复合滑板（以下简称复合滑板）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T222钢的成品化学成分允许偏差 GB/T700 0碳素结构钢 GB/T1184一1996形状和位置公差 未注公差值 GB/T1591 低合金高强度结构钢 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2970一2016厚钢板超声检测方法 GB/T3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T4879—2016防锈包装 GB/T6396 复合钢板力学及工艺性能试验方法 GB/T6403.2 润滑槽 GB/T12444 4金属材料磨损试验方法试环-试块滑动磨损试验 GB/T17394（所有部分）金属材料里氏硬度试验
3术语和定义
下列术语和定义适用于本文件。
3.1
复合滑板compositeslidingplate 通过等离子弧喷焊、激光熔覆、爆炸焊接或复合轧制等工艺实现的具有两种不同材料特性（其中工
作面耐磨、耐腐蚀，基板面韧性好、耐冲击）的滑板。 3.2
热轧机机架复合滑板composite sliding platefortheframe of hotrollingmill 安装在热轧机机架窗口内侧面，与轧辊轴承座两侧面滑板接触并有相对滑动，起吸收冲击、保护机
架表面作用的复合滑板。 3.3 孔，韧性好，耐冲击且具有一定厚度的长方体板。 3.4
工作面workingface 一面与另一复合滑板耐磨层接触，另一面与基板结合，设置有润滑油槽、倒角、螺栓沉孔，具有较
好耐磨、耐腐蚀性能的滑动面。
4结构型式，基本参数和尺寸
复合滑板结构型式分为以下三种：
平板式复合滑板如图1所示，基本参数和尺寸见表1；单边台阶式复合滑板如图2所示，基本参数和尺寸见表2；双边台阶式复合滑板如图3所示，基本参数和尺寸见表3。
C1
工作面
15°
15°
C
一
基板
15
?
o
?
中
BB 放大
WT
120°
润滑油槽mm
O
20,22,24 12.14,16 2.5.3.4,5 14,18,20
B1
工
B
S
Y+
4
?
?
型式一
型式二
?
nXL2
图1 平板式复合滑板
工作面
基板
O
+
O
O
+ @
5
nXL 工作面
C2
C
C1
H
15°
LR
R /45°
45°
/
基板 L
5
B
+
+
T
W
E
工
国
+
車
堂
L2
nXL2
图3双边台阶式复合滑板表1 平板式复合滑板基本参数和尺寸
型号 HRJ20BI HRJ20B II HRJ25B I HRJ25B II HRJ30BI HRJ30B II HRJ35B I HRJ35BII HRJ40B I HRJ40B II HRJ45B I HRJ45BII
硬度 HRC 55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64
W mm 80~640 80~640 80~800 80~8.00 350~890 350~890 140~950 140~950 140~950 140~950 725~920
L mm 400~1 665 400~1 665 600~1 700 600~1700 750~2460 750~2 460 580~2460 580~2 460 980~2050 980~2050 1 105~1 530 1105~1530 725~920 表2 单边台阶式复合滑板基本参数和尺寸
Ci mm 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25
C2 mm 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8
mm 20 20 25 25 30 30 35 35 40 40 45 45
A
型号 HRJ30D I HRJ30DII HRJ35D I HRJ35DII HRJ40D I HRJ40D II
V
W mm C mm C2 mm 硬度 HRC
H mm 30 30 35 35 40 40
E mm 60 60 65 65 70 70
mm 580~900 400~550 580~900
2~8 2~8 2~8 2~8 2~8 2~8
10~25 10~25 10~25
55~60 60~64 55~60 60~64 55~60 60~64
400~550
580~1250 550~800 580~1250 550~800 10~25 650~1 250 500~900
10~25 10~25
650~1 250 500~900 表2 单边台阶式复合滑板基本参数和尺寸（续）
型号 HRJ50DI HRJ60D I HRJ60D II
L mm W mm Ci mm C2 mm 硬度 HRC 600~1028 265~535 10~25
H mm 50 60 60
E mm 70 100/115 594~890 404.5~600 10~25 100/115 594~890 404.5~600 10~25 表3 双边台阶式复合滑板基本参数和尺寸 E mm L mm Wmm Cimm C2 mm 硬度 HRC
2~8 2~8 2~8
60~64 55~60 60~64
型号 HRJ20S I HRJ20S I HRJ25S I HRJ25S II HRJ30S I HRJ30S II HRJ35S I HRJ35S II HRJ45S I HRJ45S II HRJ50S I HRJ50S II
H mm 20 20 25 25 30 30 35 3.5 45 45 50 50
40 40 45 45 39/42 39/42 795~1180 280~970 70
705~1 665 640~700 10~25
2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8 2~8
55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64 55~60 60~64
640~700 645~700
10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25 10~25
705~1 665 905~1 665 905~1 665 645~700 795~1180
280~970
1 000~1 300 700~900 1000~1300 700~900 750~950 800~900 750~950 800~900 850~1000 750~950 850~1000 750~950
70 70 70 70 70
5产品标记
5.1 产品型号
产品标记形式如下： HRJ
型式代号：I系列——55HRC~60HRC，I系列— 60HRC~64HRC 系列号：B- 平板式，D单边台阶式，S——双边台阶式滑板厚度热轧机机架复合滑板
5.2 标记示例
示例1：厚度H=25mm I系列的平板式热轧机机架复合滑板，标记为：
HRJ25BI 复合滑板 JB/T13981—2021
示例2：厚度H=25mmI系列的单边台阶式热轧机机架复合滑板，标记为：
HRJ25DI 复合滑板 JB/T13981—2021
示例3：
