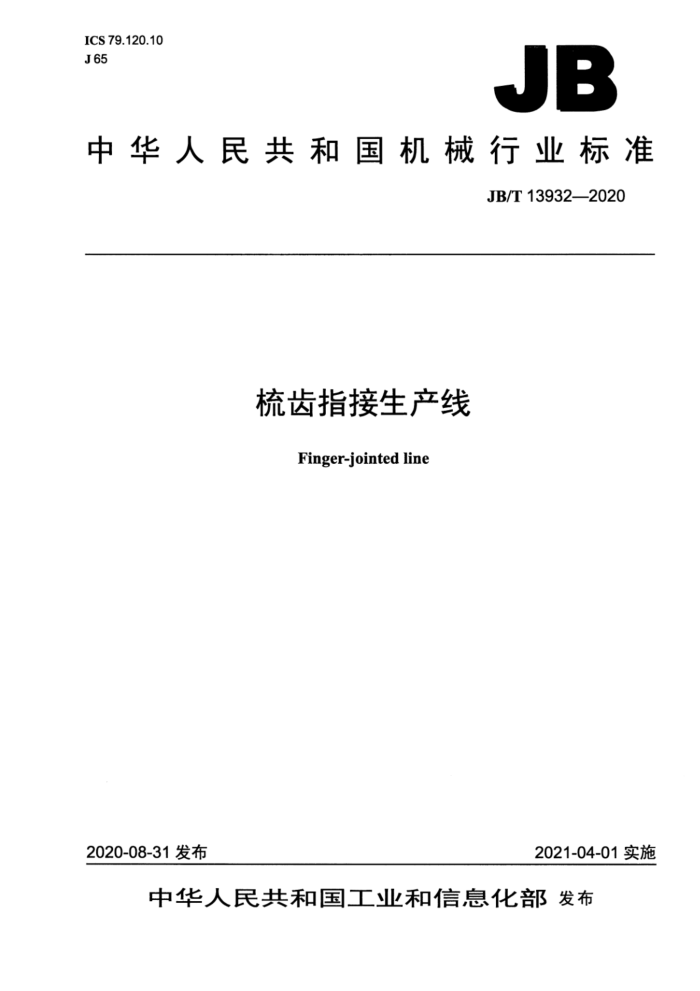

JB
中华人民共和国机械行业标准
JB/T13932—2020
梳齿指接生产线
Finger-jointed line
2021-04-01实施
2020-08-31发布 中华 #人民共和 国
机械行业标准梳齿指接生产线 JB/T13932-2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·25千字 2021年4月第1版第1次印刷
定价：18.00元
*
书号：15111·15981 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 . 范围·. 2规范性引用文件， 3术语和定义 4分类与命名及主要参数 4.1分类和型号编制.. 4.2主要参数. 5要求，
I
5.1 外观. 5.2 结构组成 5.3 液压系统. 5.4 润滑系统 5.5 气动系统.. 5.6 控制系统 5.7 安全性能 5.8 精度.. 5.9 空运转 5.10 负载. 6试验方法 6.1 试验条件... 6.2 外观检查.... 6.3 结构组成检验. 6.4 液压系统试验. 6.5 润滑系统试验. 6.6 气动系统试验. 6.7 控制系统检验. 6.8 安全性能试验. 6.9 精度检验. 6.10 空运转试验 6.11 负载试验， 7检验规则 7.1检验分类.. 7.2 出厂检验.. 7.3 型式检验 8标志、使用说明书、包装、运输和贮存 8.1 标志
+
L
L
口
.8 8.4运输. 8.5 贮存.. 8.6 特殊要求.
..10 ..10 .10
图1 梳齿指接生产线示意图.
表1主要参数. 表2 工作精度. 表3出厂检验和型式检验项目 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：佛山市顺德区质量技术监督标准与编码所、广东顺德永强福泰智能木工机械有限
公司、佛山市顺德区锐匠机械制造有限公司、广东省东莞市质量技术监督标准与编码所、顺德职业技术学院：佛山市禅城区质量技术协会、佛山市顺德区伦教木工机械商会、佛山市顺德区标准化协会、广东威德力木工机械制造有限公司。
本标准主要起草人：李军生、苏泉窝、李朝东、宛霞、曾宪荣、伏卫霞、周玉清、赵晓纯、何培鎏。 本标准为首次发布 梳齿指接生产线
1范围
本标准规定了梳齿指接生产线的术语和定义、分类与命名及主要参数、要求、试验方法、检验规则、 标志、使用说明书、包装、运输和贮存。
本标准适用于梳齿指接生产线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T6576机床润滑系统 GB/T7932 气动对系统及其元件的一般规则和安全要求 GB/T9969 工业产品使用说明书总则 GB/T12448 3木工机床型号编制方法 GB12557木工机床安全通则 GB/T13384机电产品包装通用技术条件 GB/T14384一2010木工机床通用技术条件 JB/T4171一1999木工机床精度检验通则 JB/T10209 梳齿开机精度 JB/T11066 梳齿样对接机精度
3术语和定义
下列术语和定义适用于本文件。
3.1
梳齿指接生产线 finger-jointed line 由带涂胶装置的梳齿样开样机、梳齿样对接机及输送系统等组成，能实现将短木料接合成长木料的
机械设备（见图1）。 说明： 1、5、6- 一输送机； 24—梳齿样开样机： 3—输送台； 7梳齿样对接机。
图1梳齿指接生产线示意图
3.1.1
全自动梳齿指接生产线automaticfinger-jointed line 能自动实现送料、开样、涂胶、对接、切断和卸料等功能的梳齿指接生产线。
3.1.2
半自动梳齿指接生产线semi-automaticfinger-jointed line 除送料为手动外，开、涂胶、对接、切断和卸料等功能都能自动实现的梳齿指接生产线。
3.1.3
梳齿样开样机 finger jointing machines without gluing operation 使用梳齿刀具将木材加工成梳齿样的机床。
3.1.4
梳齿样对接机finger-jointed machines forwoodworking 对已进行了梳齿样加工的木材进行相互接合的机床。
4分类与命名及主要参数
4.1分类和型号编制
根据自动化程度，梳齿指接生产线可分为全自动梳齿指接生产线和半自动梳齿指接生产线，其他分类和型号编制按GB/T12448的规定。 4.2主要参数
梳齿指接生产线的主要参数见表1。 表1 主要参数
单位 mm mm mm mm mm mm kN
参数名称进料长度进料工作台宽度梳齿高度
参数值 150~900 400~600 10~150 1050~6200 30~150 12~80 12 000
指接长度指接宽度指接厚度最大接合力
注：制造厂可根据用户要求生产其他主要参数的梳齿指接生产线。
5要求
5.1外观
应符合GB/T14384—2010中3.13的要求 5.2结构组成 5.2.1组成
梳齿指接生产线主要由带涂胶装置的梳齿样开机、梳齿样对接机、输送系统等组成，其示意图如图1所示。 5.2.2 梳齿样开样机 5.2.2.1 锯轴和刀轴的位置可调。 5.2.2.2 输送系统的速度可调。 5.2.2.3梳齿样开样机应有定位靠尺，且位置可调。 5.2.2.4 涂胶装置的位置和涂胶量可调，能满足不同加工件样槽的涂胶要求。 5.2.2.5 梳齿椎开摊机应留有吸尘口。
5.2.3 梳齿样对接机 5.2.3.1 梳齿样对接机应有定位靠尺，且位置可调。 5.2.3.2 梳齿样对接机应有压力施加和调节装置，且压力可调。 5.2.3.3 梳齿样对接机应有长度切断装置，且切断长度可调。 5.2.3.4 长度测量装置应稳定、可靠，便于观察和操作。 5.3液压系统
应符合GB/T3766的要求，且油压可调节。 5.4润滑系统
应符合GB/T6576的要求，且应有观察供油情况的装置和指示油位的油标，并应能保证润滑良好。
