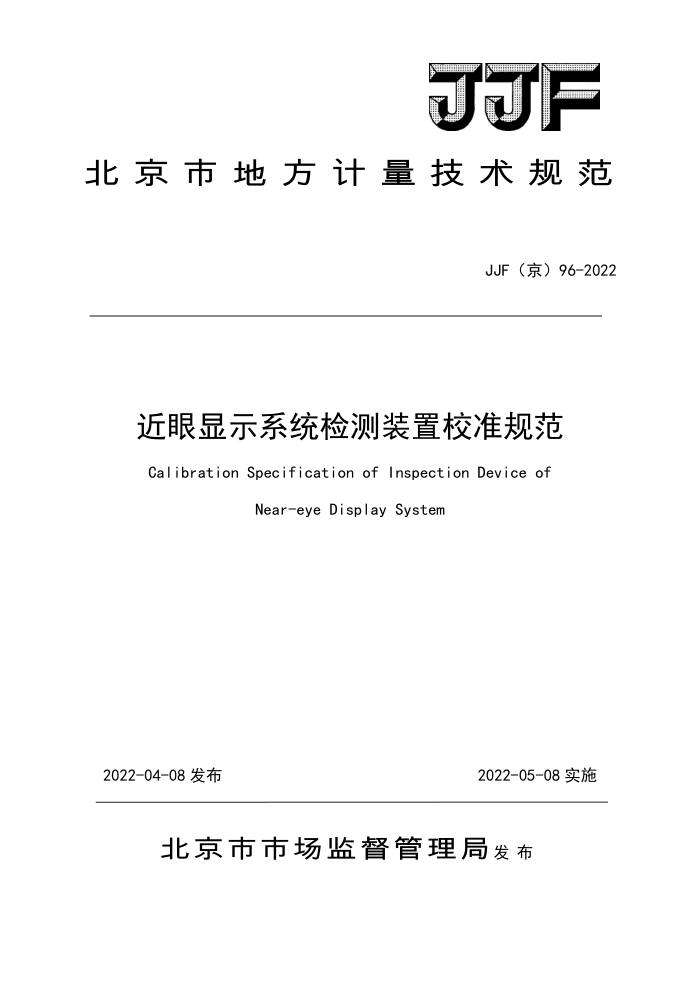

JJF北京市地方计量技术规范
JJF（京）96-2022
近眼显示系统检测装置校准规范 Calibration Specification of Inspection Device of
Near-eye Display System
2022-04-08发布
2022-05-08实施
北京市市场监督管理局发布 JJF（京）96-2022
近眼显示系统检测装置校
准规范
JJF（京）96-2022
Calibration Specification of Inspection
Device of Near-eyeDisplaySystem
归口单位：北京市市场监督管理局起草单位：北京市计量检测科学研究院
中国计量大学杭州彩谱科技有限公司
本规范委托北京市计量检测科学研究院负责解释 JJF（京）96-2022
本规范主要起草人：
刘圆（北京市计量检测科学研究院）
刘佳畅（北京市计量检测科学研究院）
陈亮 (中国计量大学）袁琨（杭州彩谱科技有限公司）
参加起草人：
徐睿（中国计量大学）杨硕（北京市计量检测科学研究院）刘燕（北京市计量检测科学研究院） JJF（京）96-2022
目录
引 言 1范围. 2引用文件. 3术语和定义. 3.1近眼显示系统. 3.2视场角. 3.3调制传递函数 3.4视场角校验设备 4概述. 5计量要求 5. 1 视场角测量范围和示值误差. 5. 2 MTF测量示值误差 5. 3 亮度计量性能要求. 5. 4 色度计量性能要求. 6校准条件. 6. 1 环境条件. 6.2 校准设备 7校准项目与校准方法. 7. 1 校准项目. 7.2校准方法. 8校准结果的处理 9复校时间间隔附录A参考标识图图形样例（资料性附录）附录B近眼显示检测装置校准原始记录格式附录C近眼显示检测装置校准证书内页格式式样（第2页）附录D近眼显示检测装置校准证书内页格式式样（第3页）附录E测量不确定度评定示例
II
2
.2 2 .2 2 ..2 .3 .3 3 .3 4
6
7
8
.9 10 . 11 13 JJF（京）96-2022
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定与表示》编制。
本规范是首次制定。
II JJF（京）96-2022
近眼显示系统检测装置校准规范
1范围
本规范适用于近眼显示系统检测装置的计量校准。
2引用文件
本规范引用下列文件： JJG754-2005光学传递函数测量装置检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1近眼显示系统Near-eyeDisplaySystem
近眼显示系统是一种能够通过融合数字信息和现实世界，使用户沉浸在虚拟世界（VR）或增强现实世界（AR）的头戴式技术。近眼显示系统响应头部运动，允许对象操作和交互。 3.2视场角FieldofView（FOV）
近眼显示设备所形成的图像中，人眼可观察到图像的边缘与观察点（人眼瞳孔中心）连线的夹角。 注1：包括水平视场角、垂直视场角、对角线视场角。 注2：默认为单眼视场角，未加特殊说明时指左右两个边缘与单个观察点的夹角，即水平视场角。 注3：默认视场角为特定出瞳距离时候出瞳直径中心位置下的测量值，如果未给定出瞳距离，默认视场角为出瞳距离为10mm时出瞳直径中心位置下的测量值。 3.3调制传递函数ModulationTransferFunction（MTF）
调制传递函数反应物体各频率成分经光学系统传递后其对比度的降低情况。 3.4视场角校验设备
一种镜头视场角标定与检测装置，包括底座，底座顶侧的左侧开设条形可槽，
条形凹槽内安装有棋盘式畸变测试卡。
4概述
- JJF（京）96-2022
6.1环境条件
-温度：22℃~28℃；一相对湿度：25%～85%。 无影响仪器正常工作的电磁干扰和机械振动。 一对光学指标的校准应在暗室中进行。
6.2校准设备 6.2.1棋盘式畸变测试卡
扩展不确定度：2.0%（k-2）注：棋盘式畸变测试卡测试图样见附录A.1。 6.2.2分辨率/清晰度测试卡
扩展不确定度：2.0%（k-=2）注：分辨率/清晰度测试卡图样见附录A.2。 6.2.3亮度标准光源
可为亮度标准源或发光强度标准灯配合标准白板。 扩展不确定度：2.0%（k=2）
6.2.4标准白板
扩展不确定度：0.0027（k=2）取Ap=0.8 6.2.5标准色板
扩展不确定度：0.005（k=2） 6.2.6标准A光源
色温U=14K（k=2）
7校准项目与校准方法
7.1校准项目
校准项目及对应校准方法见表1。
表1校准项目及对应校准方法一览表
序号 1 2 3
校准项目名称外观及功能检查
校准方法对应条款
7. 2. 1 7. 2. 2 7.2.3
视场角测量范围和示值误差
MTF相对示值误差
3
