JJF

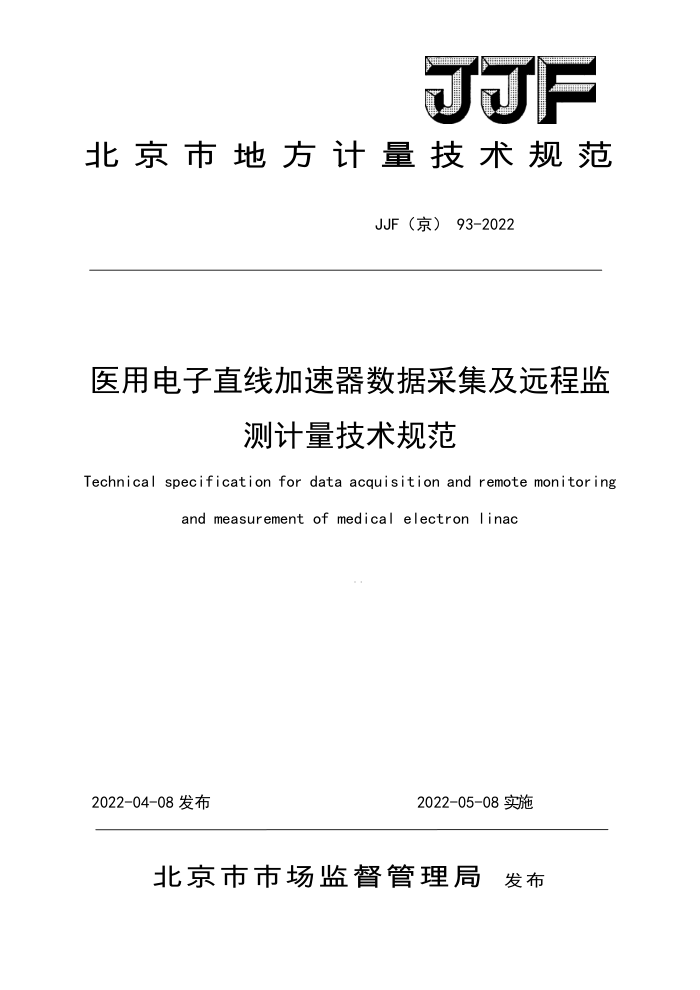

北京市地方计量技术规范
JJF（京）93-2022
矢用电子直线加速器数据采集及远程监
测计量技术规范
Technical specification for data acquisition and remote monitoring
and measurement of medical electron linac
2022-04-08发布
2022-05-08实施
北京市市场监督管理局 发布 医用电子直线加速器数据采集及远程监测计量技术规范 Technical specification for data acquisition and remote monitoring and measurement of medical electron linac
JJF（京）93-2022
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
北京协和医院首都医科大学宣武医院
本规范委托北京市计量检测科学研究院负责解释 主要起草人
范耀东（北京市计量检测科学研究院）
罗琛（北京市计量检测科学研究院）杨波（北京协和医院）汪之群（北京协和医院）吴航（首都医科大学宣武医院）张文龙（首都医科大学宣武医院） 目录
引言， 1范围 2规范性引用文件 3术语和定义 3.1数据采集服务器Dataacquisitionserver 3.2数据接收服务器Datareceivingserver 3.3监测终端Monitoringterminal 4概述 5计量特性 5.1医用加速器远程监测计量项目及检测频率 5.2计量检测数据的存储和远程监测要求 5.3实时数据传输的数据存储和传输性能 5.4数据安全 6通用技术要求 6.1环境要求 6.2数据存储内容和类型 7监测方法 7.1网络结构和数据传输流程 7.2数据传输方式. 8监测结果的表达：附录A网络结构图附录B计量检测数据上传格式。
T T
2
2 2 3 4
4
5 5 5 5
5 6 7
8 9 引言
本规范参照国家计量检定规程JJG589-2008《医用电子加速器辐射源检定规程》 和NCCT-RT001-2019《医用电子直线加速器质量控制指南》的要求，结合我市对非螺旋、等中心医用加速器计量检测的管理现状进行制订。
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》编
写。
本规范所用术语，除专门定义外，均采用JJF1001-2011《通用计量术语及定义》。 本规范为首次制定
II 医用电子直线加速器数据采集及远程监测计量技术规范
1范围
本规范适用于对非螺旋等中心医用电子直线加速器（以下简称“医用加速器”）进行计量检测的数据采集和监测，但核磁加速器不在本规范范围内。
2规范性引用文件
本规范引用下列文献： JJG589-2008医用电子加速器辐射源 GB/T20273-2006信息安全技术数据库管理系统安全技术要求 GB/T17533-1998信息技术开放系统互连远程数据库访问 NCCT-RT001-2019医用电子直线加速器质量控制指南 AAPMTG-l42Qualityassuranceof medical accelerators
凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3术语和定义
3.1数据采集服务器Dataacquisitionserver
安装在远端，通过远端的局域网与远端医用加速器计量检测装置连接，采集、存储医用加速器计量检测装置的计量数据，并具有通过互联网进行数据远程传输功能的设备。
3.2数据接收服务器Datareceivingserver
安装在本地，可通过互联网接收远端各数据采集服务器传输数据的设备。 数据接收服务器应配有独立的存储设备，可用于数据的统一管理。
3.3监测终端Monitoringterminal 监测终端对采集到的远端计量数据实施集中监测和数字化管理，监测终端须连接显示设备，用于监测数据的显示。
4概述
本规范规定了计量检测装置与监测平台进行数据传输时采用的网络架构、数据内容、数据格式以及网络传输安全等，实现对医用加速器进行计量检测的数据采集和监测。
医用加速器计量检测数据远程监测系统由远端的医用加速器计量检测装置、数据采集服务器，以及本地的数据接收服务器（含存储设备）、监测终端（含显示设备）构成。
测量数据结果存储于医用加速器计量检测装置的存储单元中并被数据采集服务器，或直接录入至数据采集服务器；数据采集服务器将测量数据结果发送到数据接收服务器集中存储；监测终端调用数据接收服务器中存储的测量数据进行显示和分析，实现对结果的评估。
5计量特性
5.1医用加速器远程监测计量检测项目及检测频率
医用加速器远程监测计量检测项目以及推荐的检测频率见表1。
表1医用加速器检测项目检测项目
检测频率日、月月、年月、年月、年年年年年年日日、月月、年
序号
评价指标偏差百分比偏差百分比偏差百分比偏差百分比偏差百分比偏差百分比偏差百分比偏差百分比偏差百分比
1. 1 1. 2 加速器通道1和通道2监测电离室稳定性 1.3
输出剂量稳定性
各剂量率下的输出剂量稳定性
1. 4 1. 5 1. 6 1. 7 1. 8 1. 9 2. 1 2. 2 2.3
离轴剂量曲线稳定性
1.剂量
MU线性射野输出因子抽验
能量稳定性
不同机架角度输出剂量稳定性
多叶准直器穿射因子机架旋转同心度激光灯定位准确度
等中心大小（mm）偏差大小（mm）偏差大小（mm）
2.机械
EPID沿Z轴方向运动到位准确度
2 2. 4 2. 5 2. 6 2. 7
十字叉丝中心位置准确度
偏差大小（mm）偏差大小（mm）偏差大小（mm）偏差大小（°）
月月月月
钨门到位准确度光野与辐射野一致性
机架和准直器角度指示准确度
2.8 治疗床到位准确度及治疗床角度指示准确度 偏差大小（mm）、偏差 月
大小（°）位置（cm）偏差大小（mm）偏差大小（mm） DICOM图像偏差大小（mm） DICOM图像偏差大小（mm）偏差大小（mm）
年年日月、年月、年月、年月、年年日、月、 年
2. 9 2.10 3. 1 kV/MV二维图像中心与MV辐射野中心一致性
治疗床极限位置到位准确度治疗床床面负重下垂幅度和水平度
kV/MV二维图像几何形变、高对比度分辨率、
3. 2
低对比度分辨率、均匀性和噪声 kV/MV二维图像引导精度测试
3.影 3. 3 像
CBCT图像几何形变、高对比度分辨率、低对比度分辨率、HU值稳定性、信噪比、均匀性
3. 4 3. 5 3. 6
CBCT图像引导精度测试 CBCT图像空间位置重建精度
4.安全联 4. 1 锁
安全联锁检查
通过性测试
其中3.3、3.5建议偏差绝对值不大于1mm：3.6应符合AAPMTG-142《Quality assuranceofmedicalaccelerators》中的要求；其余检测项目的检测方法、性能要求，均应满足JJG589-2008《医用电子加速器辐射源检定规程》和NCCT-RT001-2019 《医用电子直线加速器质量控制指南》的规定，若性能要求冲突，则以JJG589-2008 《医用电子加速器辐射源检定规程》为准。
5.2计量检测数据的存储和远程监测要求
在不具备条件实时数据传输的情况下，应在数据接收服务器监测终端上，按照规定格式、定期上传计量检测数据；
在有条件实施实时数据传输的情况下，计量检测数据应满足表2规定的格式。
表2医用加速器测量数据格式表序号
字段名检测日期设备编号生产厂家
数据类型 date
1
2
varchar
3
