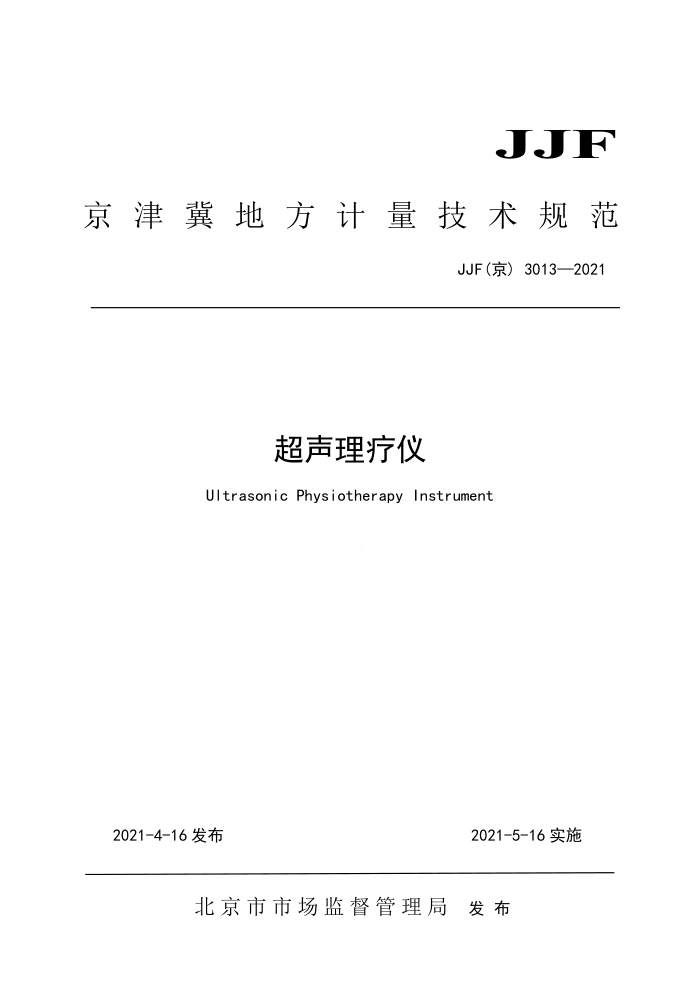

JJF
京津冀地方计量技术规范
JJF（京）3013—2021
超声理疗仪
Ultrasonic Physiotherapy Instrument
2021-4-16 发布
2021-5-16实施
北京市市场监督管理局发布 JJF（京）3013—2021
超声理疗仪校准规范
JJF（京)3013-2021
Calibration Specification for
Ultrasonic Physiotherapy Instrument
归口单位： 北京市市场监督管理局主要起草单位： 北京市计量检测科学研究院
参加起草单位： 天津市计量监督检测科学研究院
河北省计量监督检测研究院
本规范由北京市市场监督管理局负责解释 JJF（京）3013—2021
本规范主要起草人：
范培蕾 （北京市计量检测科学研究院）蒋君杰
（天津市计量监督检测科学研究院）
张丽和 （北京市计量检测科学研究院）李文博 （河北省计量监督检测研究院）
本规范参加起草人：
李晓虹冯金玲 （北京市计量检测科学研究院）
（北京市计量检测科学研究院） JJF（京）3013—2021
目录
引言 1范围 2引用文件 3术语和计量单位 3.1输出功率outputpower 3.2有效辐射面积effectiveradiatingarea 3.3有效声强effectiveintensity 3.4声工作频率acoustic-workingfrequency 3.5波束不均匀性系数beamnon-uniformityratio 4概述， 5计量特性 5.1超声输出功率 5.2有效辐射面积 5.3有效声强 5.4声工作频率 5.5波束不均匀性系数 6校准条件 6.1环境条件 6.2测量标准及辅助设备， 7校准项目与校准方法 7.1校准项目 7.2校准方法 8校准结果表达 9复校时间间阳附录A 附录B
III
2
.2
..2
..3
.4
8 JJF（京）3013—2021
附录 C 附录D
11 .. 13
II JJF（京）3013—2021
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JF 1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定与表示》编制。
本规范为首次发布。
II 3.4声工作频率acoustic-workingfrequency
水听器置于声场中空间峰值时间峰值位置时，观测其输出信号的频率，单位为兆赫兹（MHz）。 3.5波束不均匀性系数beamnon-uniformityratio
最大有效值声压的平方与有效值声压平方的空间平均比值。
4概述
超声理疗设备是利用超声波作用于人体产生的热效应和空化效应，来达到理疗或治疗的目的。这类设备由高频电功率发生器和通常被称为应用头的手持式治疗头构成。治疗头包含一个通常采用圆片形压电材料的换能器，将电能转换成超声波，治疗头常设计成与人体接触。
5计量特性
5.1超声输出功率
功率指示值与实际测量值的偏差不得超过土20%。 5.2有效辐射面积
有效辐射面积的偏差应不超过标称值的20%。 5.3有效声强
与额定输出功率标称值相同的设备设置状态下的有效声强偏差应不超过标称值的
±30% 5.4声工作频率
声工作频率的偏差应不超过标称值的土10%。 5.5波束不均匀性系数
所有治疗头或附加头的绝对最大波束不均匀系数应不超过标称值，同时应不超过
8.0.
6校准条件
6.1环境条件
环境温度：10℃～30℃；
2
