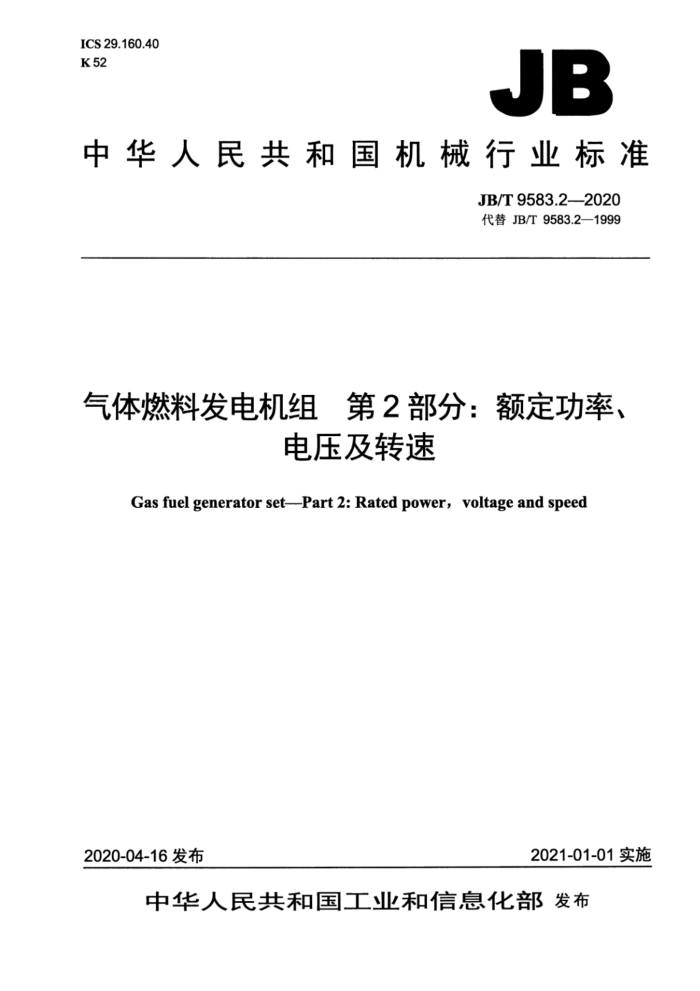

JB
中华人民共和国机械行业标准
JB/T9583.2—2020 代替JB/T9583.2—1999
气体燃料发电机组 ，第2部分：额定功率、
电压及转速
Gas fuel generator set--Part 2: Rated power, voltage and speed
2021-01-01实施
2020-04-16发布 目 次
前言.. 1范围 2规范性引用文件 3术语和定义. 4额定值 4.1 额定功率等级. 4.2 额定电压等级.. 4.3 额定转速等级. 5参数配合
....
表1 额定功率等级，表2额定功率、额定电压及额定转速的配合 前言
JB/T9583《气体燃料发电机组》分为两个部分：第1部分：通用技术条件；一第2部分：额定功率、电压及转速。 本部分为JB/T9583的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9583.2一1999《气体燃料发电机组额定功率、额定电压及转速》，与JB/T9583.2-
一
1999相比主要技术变化如下：
-额定功率等级的范围由“0.5kW~800k”修订为“0.5kW~2000kW"；一在表2中增加了对应单相230V和三相400V的转速要求。 本部分由中国机械工业联合会提出。 本部分由全国移动电站标准化技术委员会（SAC/TC329）归口。 本部分起草单位：兰州电源车辆研究所有限公司、英泰集团有限公司、广东西电动力科技股份有限
公司、上海科泰电源股份有限公司、山东赛瓦特动力科技股份有限公司。
本部分主要起草人：薛晨、徐海洋、廖海涛、许乃强、钟生华。 本部分所代替标准的历次版本发布情况为
JB/T9583.2-1999g 气体燃料发电机组第2部分：额定功率、电压及转速
1范围
JB/T9583的本部分规定了以天然气、沼气、煤气、煤矿瓦斯、液化石油气等气体为燃料的交流工频发电机组（以下简称机组）的额定功率等级、额定电压等级和额定转速等级。
本部分适用于功率因数为0.9（滞后）或1.0的单相机组、功率因数为0.8（滞后）的三相机组。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8194内燃机电站术语
3术语和定义
JB/T8194界定的术语和定义适用于本文件。
4额定值
4.1 额定功率等级
机组的额定功率等级按表1的规定。
表1额定功率等级
单位为千瓦
800（含）以下
0.5,1,1.5,2,35,6,7.5,8,10,1215,16,20,24,30,36,40,50,55,64,75,8090,100,120 150,160,180,200,220,250,280,300,315,320,350,400,450,500,550,600,630,640,700,720,800
大于800
880,900,1000,1100,1200,1250,1300,1350,1500,1600,18002000
4.2额定电压等级
机组的额定电压等级按以下规定： a）单相机组：230V；注：根据具体使用情况，单相机组的额定电压可为220V。 b）三相机组：400V、6300V、10500V。
4.3额定转速等级 3000r/min、1500r/min、1000/min750r/min、600r/min500r/mina 注：发电机的额定转速即为机组的额定转速。
5参数配合
机组的额定功率、额定电压及额定转速的配合按表2的规定。
表2 额定功率、额定电压及额定转速的配合
额定转速 r/min 3 000, ，1500
额定功率 kw 0.5~200 2~2000
额定电压
相数单相三相
V 230
400,6300,10 500
3000，1500,1000,750,600，500 中华人民共和国
机械行业标准
气体燃料发电机组第2部分：
额定功率、电压及转速
JB/T9583.2-2020
+
