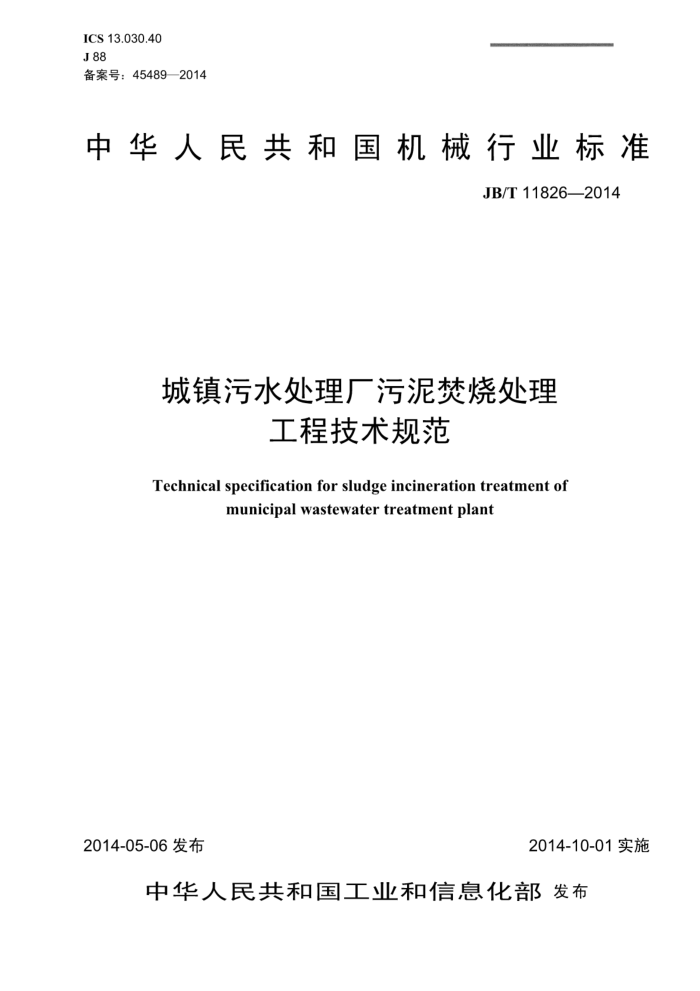

ICS13.030.40 J88 备案号：45489—2014
中华人民共和国机械行业标准
JB/T11826—2014
城镇污水处理厂污泥楚烧处理
工程技术规范
Technical specification for sludge incineration treatment of
municipal wastewater treatment plant
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化发布 JB/T11826—2014
目 次
前言 1 适用范围
III
规范性引用文件术语和定义
2 3 污泥处理量与特性分析
4
5污泥焚烧厂总体设计.. 5.1污泥焚烧厂建设内容.. 5.2厂址选择原. 5.3全厂总图设计.. 5.4 总平面布置 5.5 厂区道路.. 6污泥接收、贮存与输送设施 6.1 般规定.. 6.2 污泥计量设施. 6.3 污泥接收设施. 6.4 污泥贮存设施.. 6.5 污泥输送
+........................
........................
F
6
楚烧系统
7
7.1 般规定 7.2 污泥预处理系统. 7.3 进料及计量系统 7.4 污泥焚烧炉... 7.5 辅助燃烧系统. 7.6 燃烧空气系统.
3
8余热利用系统...
烟气净化系统. 9.1 一般规定.. 9.2 酸性污染物的去除 9.3 氮氧化物的去除。 9.4 除尘 9.5 二嗯英类和重金属的去除. 9.6 排烟系统设计 10 飞灰和炉渣处理系统 10.1 飞灰处理系统.. 10.2 炉渣处理系统. 11 自动化监测监控系统. 11.1 仪表及自动化控制 11.2 监测及采样。
9
0
....
10 10 10 10 11 11 11
.*.11
.........
............
2
I JB/T11826—2014
12 公用工程 12.1 电气系统 12.2 给排水系统... 12.3 消防系统... 12.4 采暖通风与空调系统 12.5 建筑与结构.. 12.6 其他辅助设施 13环境保护与安全卫生， 13.1 一般规定. 13.2 环境保护 13.3 职业卫生与劳动安全
12 12 12 13 13 13 14 14 14 14 15 :15
工程施工与验收. 14.1 一般规定.. 14.2 工程施工及验收， 14.3 工验收参考文献
14
..+....+...++.+.
++.+.++..++.
S
.* 15
.............................
-++--++-+++-++-+++-++--++-+++
16 **.17
.++.+..+.++..+++.+.++ .:
.++.+..++.+.++..++.+..++++
表1 烟气中污染物的分类，
14
II JB/T11826—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：北京京城环保股份有限公司、机械科学研究总院。 本标准主要起草人：赵传军、蒋自力、孟大为、梁黎明、穆红岩、李琳、王刚、姜圆。 本标准为首次发布。
III JB/T 11826—2014
城镇污水处理厂污泥楚烧处理
工程技术规范
1适用范围
本标准规定了城镇污水处理厂污泥单独楚烧处理工程的技术方案选择、工程设计、施工、验收等。 本标准适用于城镇污水处理厂污泥单独焚烧处理工程的建设。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T211煤中全水分的测定方法 GB/T212 煤的工业分析方法 GB/T213 煤的发热量测定方法 GB/T214 煤中全硫的测定方法 GB/T476 煤中碳和氢的测定方法 GB/T 1576 工业锅炉水质 GB 2893 安全色 GB2894 安全标志及其使用导则 GB 3096 声环境质量标准 GB/T4830 工业自动化仪表气源压力范围和质量 GB 5083 生产设备安全卫生设计总则 GB5085（所有部分）危险废物鉴别标准 GB 5749 生活饮用水卫生标准 GB8978—1996污水综合排放标准 GB12348 工业企业厂界环境噪声排放标准 GB14554 恶臭污染物排放标准 GB 16297- -1996大气污染物综合排放标准 GB16889- —2008生活垃圾填埋场污染控制标准 GB/T18920 城市污水再生利用城市杂用水水质 GB/T19227 煤中氮的测定方法 GB/T19923 城市污水再生利用 工业用水水质 GB50003 砌体结构设计规范 GB 50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB50011 建筑抗震设计规范（附条文说明） GB50013 室外给水设计规范
I JB/T 11826—2014
GB50014 室外排水设计规范 GB 50016 建筑设计防火规范 GB50017 钢结构设计规范 GB 50019 采暖通风与空气调节设计规范 GB 50028 城镇燃气设计规范 GB 50033 建筑采光设计标准 GB50037 建筑地面设计规范 GB 50041 锅炉房设计规范 GB 50046 工业建筑防腐蚀设计规范 GB 50051 烟肉设计规范 GB 50057 建筑物防雷设计规范 GB 50060 3～110kV高压配电装置设计规范 GB/T50062 电力装置的继电保护和自动装置设计规范 GB50068 建筑结构可靠度设计统一标准 GB/T50087 工业企业噪声控制设计规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50140 建筑灭火器配置设计规范 GB50156 汽车加油加气站设计与施工规范 GB 50184 工业金属管道工程施工质量验收规范 GB50185 工业设备及管道绝热工程施工质量验收规范 GB 50201 防洪标准 GB 50222 建筑内部装修设计防火规范 GB50229 火力发电厂与变电站设计防火规范 GB50231 机械设备安装工程施工及验收通用规范 GB 50235 工业金属管道工程施工规范 GB 50242 建筑给水排水及采暖工程施工质量验收规范 GB50243 通风与空调工程施工质量验收规范 GB 50338 固定消防炮灭火系统设计规范 GB50343 建筑物电子信息系统防雷技术规范 GB 50542 石油化工厂区管线综合技术规范 GBJ22 厂矿道路设计规范 GBZ1 工业企业设计卫生标准 CJ/T 221 城市污水处理厂污泥检验方法 CJJ 131 城镇污水处理厂污泥处理技术规程 DL/T620交流电气装置的过电压保护和绝缘配合 DL/T 621 交流电气装置的接地 SH3009 石油化工可燃性气体排放系统设计规范 JB/T8471袋式除尘器安装技术要求与验收规范 《中华人民共和国固体废物污染环境防治法》 》中华人民共和国主席令第三十一号 《建设工程质量管理条例》国务院2000第279号令 《建设项目（工程）竣工验收办法》计建设［1990］1215号 《中华人民共和国职业病防治法》 》中华人民共和国主席令第六十号
2 JB/T 11826—2014
3术语和定义
下列术语和定义适用于本文件。
3.1
城镇污水处理厂污泥sludgefrommunicipal wastewatertreatmentplant 城镇污水处理厂在污水净化处理过程中产生的含水率不同的半固态或固态物质，不包括栅渣、浮渣
和沉砂池砂砾。
［GB/T23484—2009，定义2.3]
3.2
污泥楚烧炉sludgeincinerator 利用高温氧化作用处理污泥的设备。
3.3
污泥楚烧sludgeincineration 利用焚烧炉将污泥加温，并高温氧化焚化污泥中的有机物，使之成为少量灰爆的处理处置方式。
3.4
污泥单独焚烧 separate incineration 污泥单一的自持焚烧、助燃焚烧或干化焚烧。
3.5
污泥含水率 moisture content of sludge 污泥中所含水分的重量与污泥总重量之比的百分数。
3.6
低位热值 Isludge low heat value 单位质量污泥完全燃烧时，当燃烧产物回复到反应前污泥所处温度、压力状态，并扣除其中水分汽
化吸热量后，放出的热量。
[GB/T24602—2009，定义3.10]
3.7
余热锅炉waste incineration boiler 污泥燃烧释放的热能，将水或其他工质加热到一定温度和压力的换热设备
3.8
烟气净化系统fluegascleaningsystem 对烟气进行净化处理所采用的各种处理设施组成的系统。
3.9
烟气停留时间 resident time of flue gas 燃烧气体从最后空气喷射口或燃烧器到换热面（如余热锅炉、换热器等）或烟道冷风引射口之间的
停留时间。 3.10
热灼减率lossof ignition 焚烧残渣经灼热减少的质量占原楚烧残渣质量的百分数。计算方法如下：
P=（A-B）/AX100%
式中： P一热灼减率，%;
一干燥后的原始焚烧炉渣在室温下的质量，单位为克（g）；一焚烧炉渣经600℃（土25℃）3h灼热后冷却至室温后的质量，单位为克（g）。
A B-
3 JB/T11826—2014
3.11
炉渣cinder 楚烧后从炉床直接排出的残渣。 注：主要由污泥中不参与燃烧反应的有机矿物质组成，同时也含有一些未燃尽的有机物（可燃物）
3.12
飞灰flyash 在燃烧过程中，被气流夹带存在于出炉的烟气中，通过烟气除尘设备（如旋风分离器、静电除尘器
或袋式过滤器）被分离的固体颗粒。 3.13
二英类dioxins 多氯代二苯并-对-二嗯英和多氯代二苯并呋喃的总称。 [GB18485—2001，定义3.7]
4污泥处理量与特性分析
4.1污泥处理量：
一污泥处理量应按实际重量统计与核定；污泥处理量的计量和统计应按进厂干基量和入炉干基量分别进行。
4.2污泥特性分析应该包括以下内容：
物化性质：含水率、含砂率、黏度；一工业分析：水、固定碳、灰分、挥发分、高位发热量、低位发热值： -元素分析：全硫（S）、碳（C)、氢（H)、氧（O）、氮（N）、氯（CI)、氟（F）。
4.3对污泥的采样和特性分析应符合CJ/T221的规定。其中工业分析和元素分析的测定方案应符合 GB/T476、GB/T211、GB/T214、GB/T19227、GB/T213和GB/T212的规定。
5污泥楚烧厂总体设计
5.1污泥焚烧厂建设内容
污泥焚烧处置工程建设内容应包括接收系统、贮存与输送系统、焚烧系统、余热利用系统、烟气净化系统、飞灰及炉渣处理系统、除臭系统、仪表自动化控制系统、电气系统、给排水、消防、通信、采暖通风空调及其他辅助装置。 5.2厂址选择原则 5.2.1厂址选择应符合城市总体发展规划和环境保护专业规划，符合当地的环境污染防治、水资源保护和自然生态保护的规定，并应通过环境影响和环境风险评价。 5.2.2厂址选择应综合考虑污泥焚烧厂的服务区域、交通、土地利用现状、基础设施状况、运输距离等因素。 5.2.3厂址应选择在生态资源、机场、文化遗址、风景区等敏感目标少的区域 5.2.4厂址宜建设在污水处理厂内或附近区域内。 5.2.5厂址条件应符合下列要求：
厂址应满足工程建设的工程地质条件和水文地质条件，不应选在发震断层、滑坡、泥石流、沼泽、流砂及采矿陷落区等地区；不应建在受洪水、潮水或内涝威胁的地区。当受条件限制，必须建在上述地区时。防洪应符合
4
