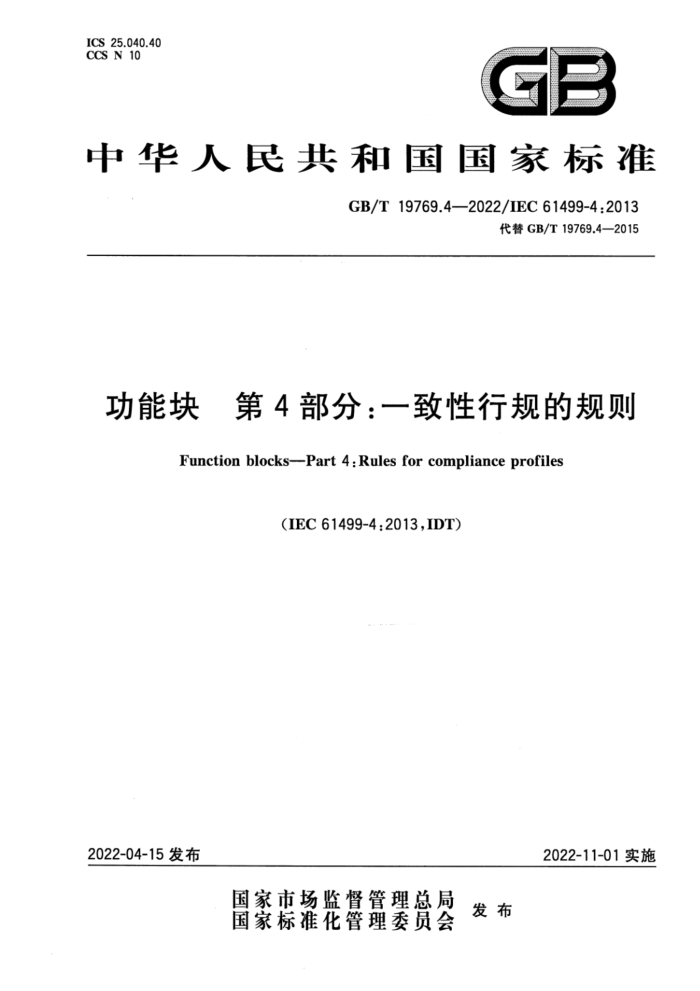

ICS 25.040.40 CCS N 10
GB
中华人民共和国国家标准
GB/T19769.4—2022/IEC61499-4:2013
代替GB/T19769.4—2015
功能块 第4部分：一致性行规的规则
Functionblocks-Part 4:Rulesforcomplianceprofiles
(IEC61499-4:2013,IDT）
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T19769.4—2022/IEC61499-4:2013
目 次
前言引言
范围 2 规范性引用文件 3术语和定义
1
-致性行规的内容 4.1 一致性行规的结构 4.2 一致性行规的通用条款 4.2.1范围 4.2.2 规范性引用文件 4.2.3术语和定义 4.3 可移植性条款 4.4 可互操作性条款 4.5 可配置性条款 4.6 测试要求 4.7 附录附录A（资料性） -致性行规示例附录B（资料性） 设备可配置性类示例参考文献
.
图1典型的一致性行规表1一致性行规的目录表B.1设备可配置性类(资料性) GB/T19769.4—2022/IEC61499-4:2013
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T19769的第4部分。GB/T19769已经发布了以下部分：
GB/T19769.1功能块第1部分：结构； -GB/T19769.2功能块第2部分：软件工具要求；
—GB/T19769.3工业过程测量和控制系统用功能块第3部分：指导信息；
GB/T19769.4功能块第4部分：一致性行规的规则。 本文件代替GB/T19769.4一2015《功能块第4部分：一致性行规指南》，与GB/T19769.4一2015
相比，除结构调整和编辑性改动外，主要技术变化如下：
“这里《yyy>表示该行规的适用性范围”后增加了“例如可行性演示””（见4.1，2015年版的4.1)； -表1中删除了“总则”（见表1,2015年版的表1)； _“由该一致性行规提出的应用类型”更改为“一致性行规的预期用途”[见4.2.1a)，2015年版的 4.2.1 a)J; “一致性行规的第3章应遵循ISO/IEC导则第2部分：2011的6.3.1”后增加了“和附录D” （见4.2.3，2015年版的4.2.3）； “注：通信功能块的事件和数据的输入和输出的语法可以，但不要求用于满足本条的要求。”更改为正文（见4.4，2015年版的4.4)； “为了获得软件工具对设备的可配置性，一致性行规的第4章应规定设备和软件工具要实现的方法（如果有的话）。这可以包括关于设备的一个或多个可配置性类。”更改为“一致性行规的第6章应规定设备和软件工具实现可配置性的手段。这可能包括一个或多个设备可配置类的定义。”（见4.5，2015年版的4.5）； “一致性行规的第5章应定义要执行的测试”更改为“一致性行规的第7章应规定要执行的测试（如果有的话）”（见4.6，2015年版的4.6）；
-
—“对象”中删除了所有“access_path_name”行的内容；更改了“READ”和“WRITE”行的内容；增
加了“RESET”行的内容；删除了脚注b和c(见表B.1,2015年版的表B.1)。 本文件等同采用IEC61499-4：2013《功能块第4部分：致性行规的规则》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本文件起草单位：西南大学、厦门宇电自动化科技有限公司、重庆耐德自动化技术有限公司、汉威科
技集团股份有限公司、安徽自动化仪表有限公司、陕西创威科技有限公司、研祥智能科技股份有限公司、 深圳未来智控技术有限公司、青岛自动化仪表有限公司、江苏华夏仪表有限公司、山东福瑞德测控系统有限公司、厦门安东电子有限公司、浙江中拓合控科技有限公司、上海交通大学、施耐德电气（中国)有限公司上海分公司、深圳市尔泰科技有限公司、安徽天康（集团）股份有限公司、南京科达新控仪表有限公司、重庆市伟岸测器制造股份有限公司、深圳市衡流科技有限公司、中山市东凤镇柏林顿电子电器厂、罗克韦尔自动化(中国)有限公司、丹东通博电器(集团)有限公司、重庆工业自动化仪表研究所、沈阳中科博微科技股份有限公司。
本文件主要起草人：谢棠棠、周雪莲、祁虔、刘枫、张新国、蒋艳芳、王万胜、武传伟、柯有玺、吴洪威、
II GB/T 19769.4—2022/IEC 61499-4:2013
庞观士、魏天财、杨伟山、孙建宇、纪兴房、肖国专、陈海东、戴文斌、陈小宗、郑彦哲、毛文章、刘岩山、 唐田、廖琼、梁婉晴、高镜媚、张一丁、刘春雷、金光淑、周之然、王同豫。
本文件所代替文件的历次版本发布情况为：
GB/T 19769.42007,GB/T 19769.4-2015
V GB/T19769.4—2022/IEC61499-4:2013
引 言
GB/T19769由以下部分组成。
GB/T19769.1，包含以下内容： · 通用要求，包括范围、规范性引用文件、定义和参考模型；
声明功能块类型的规则和该类型实例行为的规则；
· · · ·
在配置分布式工业过程测量和控制系统(IPMCS)中，功能块的使用规则；在满足分布式IPMCS的通信要求中，功能块的使用规则；在分布式IPMCS中，对应用、资源和设备进行管理时，功能块的使用规则。
-GB/T19769.2，定义了支持以下系统工程任务的软件工具要求： ·功能块类型的规范；
资源类型和设备类型的功能规范；
·
分布式IPMCS的规范、分析和验证；
·
分布式IPMCS的配置、实现、操作和维护；
·
·软件工具之间的信息交互。 -GB/T19769.3，目的是促进理解和接收，促进IPMCS结构的通用的和领域特定的应用性，促进软件工具满足其他部分的需求，通过提供： ·关于GB/T19769（所有部分）的常见问题解答；
使用GB/T19769.1解决控制和自动化工程中常遇到的问题的示例。
· 该部分采标的IEC标准已撤销，但后续IEC版本可能会在未来更新，因此该部分将随IEC版
本更新而修订。 -GB/T19769.4，指定了被实现的GB/T19769.1和GB/T19769.2的特点，以便推广基于 GB/T19769的系统、设备和软件工具的以下属性： ·多个供应商提供的设备的互操作性； ·多个供应商提供的软件工具之间的可移植性； ·多个供应商软件对不同厂家设备的可配置性。
V GB/T19769.4—2022/IEC61499-4:2013
功能块第4部分：一致性行规的规则
3
1范围
本文件规定了开发一致性行规的规则，该一致性行规规定了IEC61499-1和IEC61499-2要实现的特性，以发挥下列基于IEC61499（所有部分）的系统、设备和软件工具的属性：
来自多个供应商的设备的可互操作性；在多个供应商的软件工具之间软件的可移植性：多个供应商的软件工具，对来自多个供应商的设备的可配置性。
这些属性举例说明于图1中。
移植性
软件工具1
软件工具2
其他工具和设备
可配置性
互操作性
设备1
设备2
C 口 行器链接口
传感器/执行器链接
传感器/执
#1
注1：图1中标明的传感器/执行器链接#1和链接#2可以是不可互操作的。然而，遵守特定行规的系统，使用适
当的配置和互连的服务接口功能块可以显示一个链接上的传感器的事件和数据到另一条链接上的执行器的传送。
注2：一致性行规可以扩展它们的范围，超出图1所示，以包含传感器和执行器的可互操作性。 注3：软件工具供应商确保他们的产品符合IEC61499-2的需求以及定义在一致性行规中可适用于他们的特殊软
件工具的任何特定需求。
图1典型的一致性行规
对于促进设备可互换性的条款的规范超出了本文件的范围。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19769.2一2022功能块第2部分：软件工具要求（IEC61499-2：2012，IDT） ISO/IEC导则第2部分：2011国际标准的结构和起草规则（Rulesforthestructureand
1 GB/T19769.4—2022/IEC61499-4:2013
drafting of International Standards)
注：GB/T1.1—2020 标准化工作导则第1部分：标准化文件的结构和起草规则（ISO/IECDirectives，Part2，
2018,NEQ) IEC 61499-1 功能块 第1部分：结构（Functionblocks—Part1Architecture）注：GB/T19769.1—2022功能块第1部分：结构（IEC61499-1;2012，IDT) IEC 61499-2 功能块 第2部分：软件工具要求（Functionblocks—Part2：Softwaretoolrequire-
ments)
注：GB/T19769.2—2022 功能块第2部分：软件工具要求（IEC61499-2：2012，IDT）
3术语和定义
IEC61499-1和IEC61499-2界定的以及下列术语和定义适用于本文件。 注：本文件未定义或引用的术语参见ISO/AFNOR计算机科学词典"和国际电工词汇"。
3.1
遵从comply 遵从规范 complywithaspecification 满足（规范）的全部要求。
3.2
一致性行规 complianceprofile 遵从本文件给出的规则的规范。
3.3
可配置性 configurability 能被配置的（一个功能单元的）能力。 示例：设备的可配置性可通过其符合一致性行规可配置性要求的程度来表示。 符合 conform 符合规范 conformtoaspecification 满足（规范的）部分要求，但不一定是全部要求。 示例：满足一些，但不是全部一致性行规要求的软件工具或开发的设备被称为“符合这个一致性行规”或“与这个一
3.4
致性行规符合”。 3.5
可互操作的interoperable 能够共同操作去执行一组规定的功能。 示例：如果两个设备能够共同操作去执行系统配置所规定的功能，则他们可被视为是可互操作的。
3.6
可互换的interchangeable 可互换的功能单元interchangeablewithafunctionalunit 能够替换功能单元。 示例：如果一个设备可以替换另一个设备，替换后之前的任何分布式应用照常继续运行，包括涉及该设备的任何分
布式应用具有同样的动态响应，那么该设备与另一设备可视为是可互换的。
1）见参考文献。 2）见参考文献。 2
