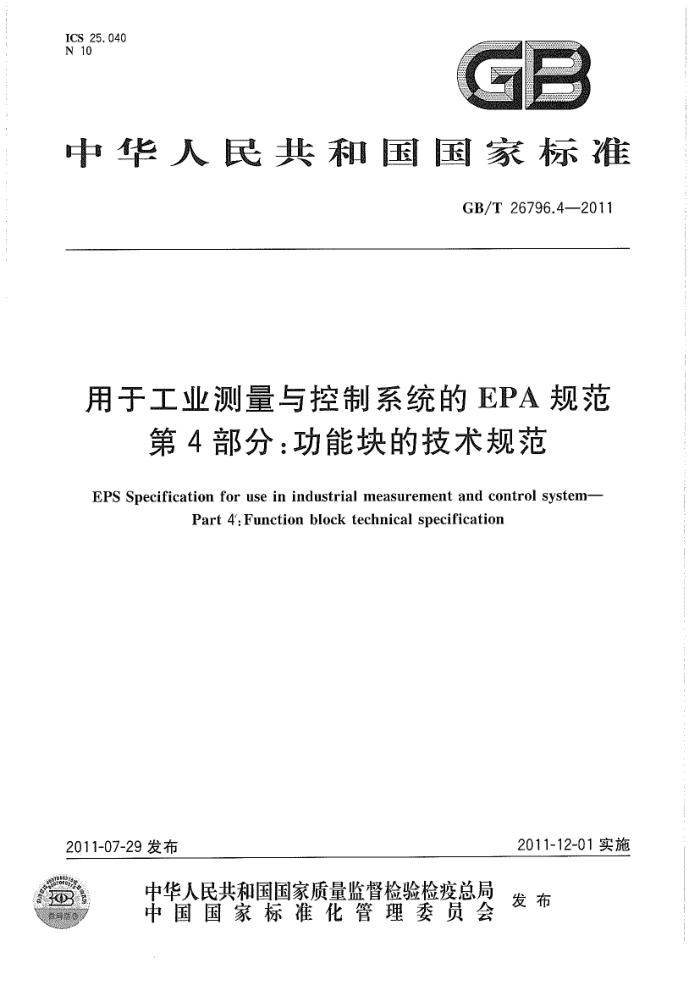

ICS 25. 040 N 10
中华人民共和国国家标准
GB/T 26796.42011
用于工业测量与控制系统的EPA规范
第4部分：功能块的技术规范
EPS Specification for use in industrial measurement and control system-
Part 4': Function block technical specification
2011-12-01实施
2011-07-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26796.4--2011
目 次
前言引言
VI
范围规范性引用文件
1
2
3术语和定义 4 符号和缩略语 5设备模型 6功能块概要 6.1功能块的结构 6.2功能块应用模型 6.3功能块的类别 6.4功能块的组织 6.5功能块的实例化 6.6功能块的调度
++
广
++++
+
数据结构 7. 1 概述 7.2功能块头信息数据结构EPA_BLOCK 7.3 模拟量数据结构FB_ANALOG 7.4 数字量数据结构 FB_DISCRETE 7.5 量程数据结构FB_SCALE 8基本功能块定义 8.1 概述· 8.2 模拟量输入功能块（AI) 8.3 多路模拟量输人功能块（MAI) 8.4 数字量输人功能块(DI) 8.5 多路数字量输人功能块（MDI) 8.6 模拟量输出功能块（AO） 8.7 多路模拟量输出功能块（MAO) 8.8 数字量输出功能块(DO) 8.9 多路数字量输出功能块(MDO) 8.10 PID运算功能块(PID) 8.11 加法功能块（ADD） 8.12 减法功能块(SUB) 8.13 乘法功能块（MUL） 8.14 除法功能块（DIV） 8.15 平均值功能块（AVG)
7
(
.
10 10
10 1O
13 14 15 15 12 17 19 19 22 22 23 24 24 1
.
电 GB/T 26796.4---2011
25 26 27 28 29 30 31 31 32
8.16 高选功能块（HS） 8.17 低选功能块（LS) 8,18 多选功能块(SEL) 8.19 分程功能块（SPL） 8.20 求与功能块（AND) 8.21 求或功能块（OR) 8.22 求反功能块(NOT) 8.23 求异或功能块(XOR) 9基本技术块定义 9.1 技术块概述 9.2 温度技术块· 9.3 压力技术块· 9.4 物位技术块· 9.5 流量技术块 9.6　执行器技术块附录A（规范性附录）单位代码定义附录B（规范性附录）功能块类型索引附录C（规范性附录）设备描述文件格式规范 C.1 概述 C.2设备描述文件结构定义 C.3功能块描述标记结构说明附录D（规范性附录）设备DeviceID设置规则 D.1 概述 D. 2 DeviceID 的字段划分 D.3 DeviceID填写方法附录E（规范性附录） 功能块应用简易数据接口 E.1概述 E.2报文数据编码格式 E.3多路数据的提取与转接附录F（资料性附录） 设备描述文件示例
... 32 .32
34 34 35 36 38 4.8 49 49 49 50 51 55 55 55 55 58 58 58 60 61
.............
.:
+
图 1 设备模型示意图 2 功能块总貌· 图 3 可分布于设备间的功能块应用图 4 应用系统构建示例图 D. 1 DeviceID 的字段划分图 E. 1 EPA信息分发报文示意· 图 E. 2 模拟量数据在报文中的编码图 E.3 数字量数据在报文中的编码图 E. 4 模拟量数据串在报文中的编码
..
11 55 58 58 59 59
...
Ⅱ GB/T 26796.4-2011
59 59
图 E.5 数字量数据串在报文中的编码图 E. 6 自定义参数串在报文中的编码
表1 功能块头信息数据结构表2 模拟量数据结构表 3 数字量数据结构表4 模拟量上下限数据结构表 5 AI功能块参数表 6 MAI功能块参数表7 DI 功能块参数表 8 MDI功能块参数表 9 AO功能块参数表10 MAO功能块参数表11 DO 功能块参数表12 MDO功能块参数表13 PID 功能块参数表 14 ADD功能块参数表15 SUB功能块参数· 表16 MUL.功能块参数表17 DIV功能块参数表 18 AVG功能块参数表19 HS 功能块参数表 20 LS 功能块参数表 21 SEL功能块参数表 22 SPL 功能块参数表23 AND功能块参数表24 OR功能块参数表 25 NOT功能块参数表 26 XOR功能块参数表 27 温度技术块参数·· 表 28 温度传感器类型索引表 29 压力技术块必备参数表 30 物位技术块必备参数表 31 流量技术块参数表 32 执行器技术块参数表 A.1 单位代码表表 B. 1 功能块类型代码表 D.1 字母在功能描述字段中的意义表E.1 数据转接口列表
10 .10 10
12 13 14 15 15
.7
18 19 19 22 22 23 24 24 25 26 27 28 29 30 31 31 33 33 34 35 35 36 38 48 56 60
++++ ·· .
..
.. GB/T 26796.4—2011
前言
本部分按照GB/T1.1-2009给出的规则进行起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 GB/T26796《用于工业测量与控制系统的EPA规范》分为6个部分：
-第1部分：系统结构与通信规范（GB/T20171—2006《用于工业测量与控制系统的EPA结构与通信规范》）；一第2部分：协议一致性测试规范；一第3部分：互可操作测试规范；第4部分：功能块的技术规范；第5部分：网络安全规范；第6部分：通信实时性测试规范。
本部分为GB/T26796的第4部分。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会归口。 本部分起草单位：浙江大学、浙江中控技术股份有限公司、中国科学院沈阳自动化研究所、重庆邮电
大学、大连理工大学、机械工业仪器仪表综合技术经济研究所、上海工业自动化仪表研究所、上海自动化仪表股份有限公司、西南大学、天津天仪集团仪表有限公司、中国四联仪器仪表集团有限公司、北京华控技术有限公司。
本部分起草人：褚健、金建祥、冯冬芹、徐冬、王平、仲崇权、欧阳劲松、梅恪、缪学勤、包伟华、张庆军、 刘枫、杨彬、田英明、周勇。
V GB/T 26796.4-2011
引言
EPA功能块是将EPA标准应用于控制系统的用户层功能模块。当前多种工业以太网标准竞相并存，适应于各种现场总线及工业以太网的功能块规范也各从其类。基于现场总线的功能块应用系统给过程控制带来了全新的控制方式。但在获得现场总线带来的一系列优势时，也同时带来了更复杂的系统实现和系统操作。所以,EPA需要一种既能实现现场总线式控制，又易于操作使用，且易于实现、推广的功能块应用形式。
本部分定义了功能块的实现模式、功能块的应用方式、功能块的参数结构，是基于易用易实现，力求结构简洁而功能齐备的原则，对基于EPA标推的功能块做出的规范。
M
