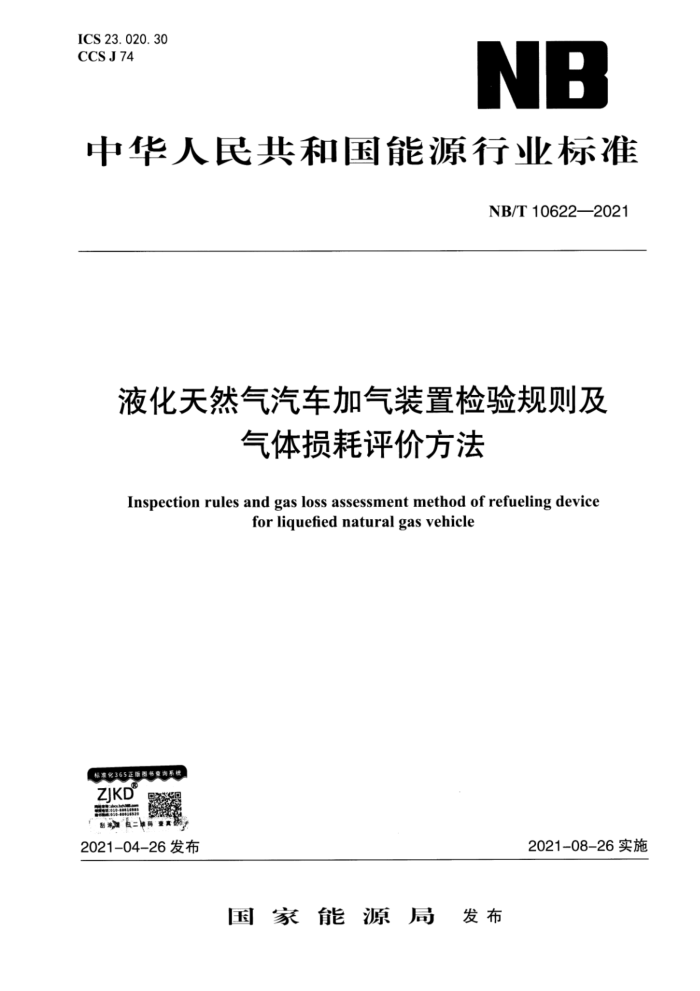

ICS 23. 020. 30 CCS J74
NB
中华人民共和国能源行业标准
NB/T10622—2021
液化天然气汽车加气装置检验规则及
气体损耗评价方法
Inspection rules and gas loss assessment method of refueling device
forliquefiednaturalgasvehicle
标准化365正版围书：
ZJKD°
福
2021-08-26实施
2021-04-26发布
国家能源局 发布 国家能源局
公告
2021年第3号
国家能源局批准《水电工程建设征地企业处理规划设计规范》等 282项能源行业标准（附件1）、《CodeforBuildingsDesignofWind PowerProjects》等19项能源行业标准外文版（附件2），现予以发布。
附件：行业标准目录
二〇二一年四月二十六日 9012 92-20-122 2-80-122 -80-2 92--202 92-802 92-80202 28020 912 9012 9-0-22 2 2 2
实
各彩
(鲨)
（） (）
清
在 长
检
皮
承部
S1901 L/AN 10291901 /N L1901 I/AN —81901 L/8N 61901 1/AN 0901 29018 9
2 2 20
81~61 8
:# 台州 01~[
01
= 2 3 4 5 6 5 8 NB/T10622—2021
目 次
前言： 1范围· 2规范性引用文件 3术语和定义 4检验规则... 5气体损耗评价附录A（资料性） 泵池及管路系统漏热量测量方法附录B（资料性） 液化天然气汽车加气装置气体损耗测试与评价报告
II
.2
11 · 20 NB/T10622—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：中国特种设备检测研究院、中石油江苏液化天然气有限公司、中国石化销售
股份有限公司北京石油分公司、北京天海低温设备有限公司、大连理工大学、厚普清洁能源股份有限公司、中国石化北京石油分公司。
本文件主要起草人：石坤、刘再斌、贺永利、段志祥、闫德林、李伟、代玉强、姚三三、胡本源、 王守城、韩文超、武锦涛、王笑梅、张磊。
本文件为首次发布。
II NB/T10622—2021
液化天然气汽车加气装置检验规则及气体损耗评价方法
1范围 1.1本文件规定了液化天然气（LNG）汽车加气装置（以下简称加气装置）的检验规则和气体损耗评价方法。 1.2本文件适用于以下应用场所的加气装置中LNG相关设备（包括单罐容积不超过60m的LNG 储罐、LNG泵池、管路系统，不含加气机）：
a）具有LNG储存设施，使用LNG加气机为LNG车用气瓶充装LNG燃料的专门场所（LNG
加气站）； b）能将LNG转化为压缩天然气（CNG），并为CNG车用气瓶充装CNG燃料的专门场所
（L-CNG加气站）；
c）LNG加气站与L-CNG加气站联建的专门场所（LNG/L-CNG加气站）； d）汽车加油站与天然气汽车加气站合建的专门场所（加油加气合建站）中LNG加气站部分。
1.3其他固定式LNG汽车加气装置的检验和评价可参照本文件执行。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8174 设备及管道绝热效果的测试与评价 GB/T17357设备及管道绝热层表面热损失现场测定热流计法和表面温度法 GB/T18442.6固定式真空绝热深冷压力容器第6部分：安全防护 GB/T 18443.2 真空绝热深冷设备性能试验方法第2部分：真空度测量 GB/T18443.5 真空绝热深冷设备性能试验方法第5部分：静态蒸发率测量 GB/T19204液化天然气的一般特性 GB/T20801.5压力管道规范工业管道·第5部分：检验与试验 GB/T30579 承压设备损伤模式识别 GB/T336511 设备及管道绝热层表面热损失现场测定红外热像法 GB50156汽车加油加气站设计与施工规范（2014年版） NB/T1001 液化天然气（LNG）汽车加气站技术规范 NB/T47013（适用部分）承压设备无损检测 SY/T6503 3石油天然气工程可燃气体检测报警系统安全规范
3术语和定义
下列术语和定义适用于本文件。
- NB/T10622—2021 3. 1
液化天然气汽车加气装置refuelingdeviceforliquefiednaturalgasvehicle 实现车用LNG卸车、储存、增压、气化、加气等功能的压力容器、压力管道以及安全防护系
统的集成 3. 2
气体损耗率gaslossrate 加气装置连续12个月损耗的LNG总质量与注人LNG车载气瓶的LNG总质量的百分比，单位
为百分比每年（%/y）。 3. 3
气体损耗评价gaslossassessment 综合考虑加气装置的工艺设计布局、设备保冷效果、操作维护管理等因素，采用现场测试、数
据分析、数理统计等方法，对加气装置气体损耗（简称气损）进行分析，寻求降低气损机会，并提出适合使用单位状况的实施建议 3. 4
系统静态蒸发率systemstaticevaporationrate 加气装置中真空绝热深冷压力容器、真空绝热低温管道、保冷管道在额定充满率下，静置达到
热平衡后，24h内自然蒸发损失的LNG质量与总有效容积下LNG质量的百分比，单位为百分比每天（%/d）。 3. 5
安全防护系统safetyprotectionsystem 保障加气装置中压力容器和压力管道本体安全的防护系统，包括但不限于安全泄放装置、外壳
防爆装置、液位计、温度计、压力表、阻火器、高低液位报警联锁装置、紧急切断系统、自动控制系统、可燃气体检测报警系统等。 4检验规则 4.1通用要求
从事加气装置检验检测的机构（以下简称检验机构），应当具备压力容器和压力管道检验检测的能力，配备专用检验检测仪器和设备，检验和检测人员应当取得相应的特种设备检验检测资格， 4.2检验方案
检验前，检验机构应当根据加气装置的使用情况、GB/T30579规定的损伤模式及失效模式，依据本文件制定检验方案。加气装置的主要损伤模式包括失去真空、大气腐蚀（有/无隔热层）、氯化物应力腐蚀开裂、振动疲劳、冲刷、汽蚀等。检验方案应由检验机构授权签字人审批，对于影响加气装置安全与商业机密的检验方案，检验机构应征求使用单位的意见。
检验人员应当严格按照批准的检验方案进行检验工作。 4.3资料审查
检验前，检验人员应对加气装置中的特种设备安全技术档案进行审查，至少包括以下内容： a） 使用登记证； b） 特种设备使用登记表； c）i 设备设计、制造技术资料和文件，包括设计文件、产品质量合格证明（含合格证及其数据
2 NB/T10622—2021
表、质量证明书）、安装及使用维护保养说明、监督检验证书、型式试验证书等； d）设备安装、改造和修理的方案、图样、材料质量证明书和施工质量证明文件、安装改造修
理监督检验报告、验收报告等技术资料； e） 设备定期自行检查记录（报告）和定期检验报告； f) 设备日常使用状况记录； g）设备及其附属仪器仪表维护保养记录； h）设备安全附件和安全保护装置校验、检修、更换记录和有关报告； i）设备运行故障和事故记录及事故处理报告。 其中a）～d）的资料，在加气装置投用后首次定期检验时必须进行审查，以后的检验视需要（如
发生移装、改造及重大维修等）进行审查， 4.4现场准备
使用单位和相关的辅助单位，应当按照加气装置操作规程做好检验前的技术处理和安全检查，确认现场条件符合健康（Health）、安全（Safety）、环境（Environment）管理体系要求并具备检验条件，做好有关的准备工作。进行无损检测的表面达到NB/T47013（适用部分）的有关要求。LNG 储罐内介质可不进行清空置换，低温管道应当按照操作规程要求缓慢升温，满足检验工作的要求。 4.5安全要求
检验工作安全要求包括： a）检验机构应根据GB/T19204和现场情况对加气装置检验进行危险源辨识与风险评价，制
定控制措施和应急预案，定期对检验人员进行检验工作安全教育，并且保存教育记录； b） 检验人员确认现场条件符合检验工作要求后方可进行检验工作，并且执行使用单位有关动
火、用电、高空作业、受限空间、安全防护、安全监护等规定； c）检验时，使用单位安全管理人员、作业人员和维护保养等相关人员应当到场协助检验工作，
及时提供有关资料，负责安全监护，并且设置可靠的联络方式。
4.6检验项目与方法 4.6.1检验项目
加气装置的检验项目以宏观检验、真空度检验或静态蒸发率测量、壁厚测定、表面缺陷检测、 安全附件检验、密封性试验为主，必要时增加埋藏缺陷检测、材质分析、强度校核、应力分析、耐压试验等项目。 4.6.2宏观检验
宏观检验应按照NB/T47013.7的要求，采用目视方法检验加气装置中压力容器和压力管道的结构、几何尺寸、表面情况，以及焊缝、隔热层等，除压力容器和压力管道定期检验中宏观检验一般要求外，还应主要检查以下内容：
a）工作温度下夹层外表面和保护层外表面是否有异常“结露”“结霜”现象，必要时可采用
GB/T33651规定的红外热成像等方法检测外表面温度场分布；环境温度下容器和管道外表面是否有裂纹、腐蚀、泄漏、变形等；
b）
c） 管道系统是否标明介质及流向，管道位置是否存在异常变形、挠曲，管道支撑件是否变形、
开裂。
4.6.3真空度检验 4.6.3.1夹层的真空度检验方法按照GB/T18443.2的规定进行，真空度除符合绝热方式对应的数
3
