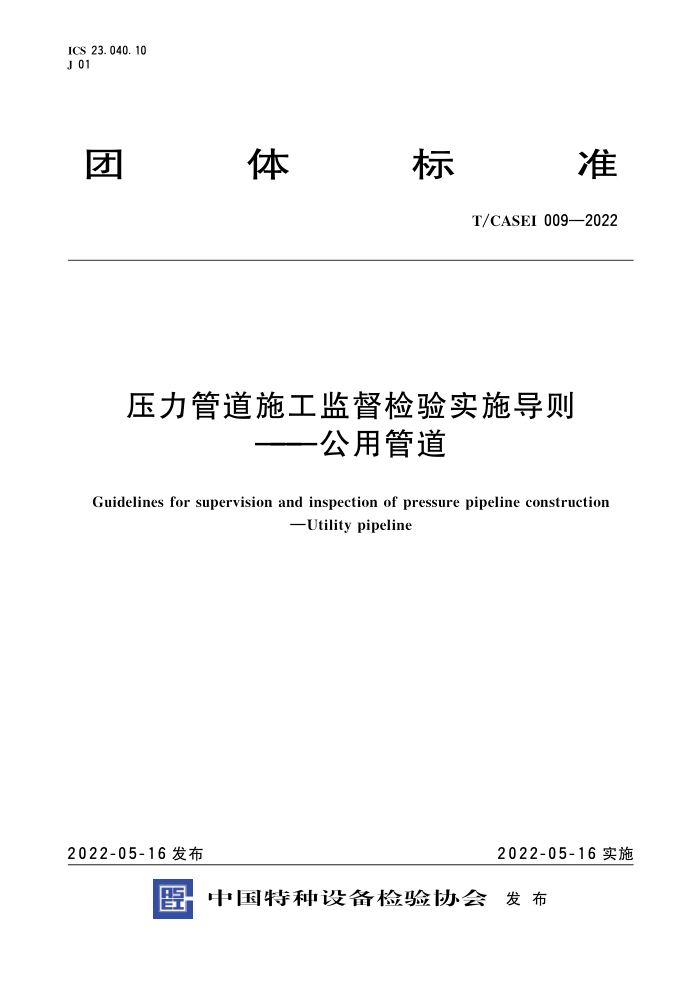

ICS23.040.10 J 01
体
准
团
标
T/CASEI009—2022
压力管道施工监督检验实施导则
公用管道
Guidelines for supervision and inspection of pressure pipeline construction
-Utilitypipeline
2022-05-16发布
2022-05-16实施
圜 中国特种设备检验协会发布 T/CASEI009—2022
目 录
前言
范围规范性引用文件术语和定义受检单位 41 受检单位资质 42 受检单位基本要求
1
3 1
5 监检机构
-
监检机构资质 5 2 监检机构基本要求监检人员· 61 监检人员资质 6 2 监检人员基本要求工作程序 7.1 监检程序 7 2 受理申请 7 3 监检准备 7 4 监检实施 7 5 出具监检证书 8现场监检项目和要求
51
6
7
..
8 1 受检单位资质（C类） 8 2 设计文件(C类) 8 3 施工组织设计（C类） 8 4 材料 8 5 阀门(C类） 8 6 管口加工、弯制、组对（C类） 8 7 焊接 88 无损检测 8 9 防腐、保温（C类） 8 10 穿跨越工程(C类） 8 11 安全附件 8 12 耐压试验（A类） 8 13 泄漏试验 8 14 干燥与置换（C类）现场施工质量保证体系实施状况评价
13
1
1 4
1
9
9 1 基本要求…· 9 2 评价时机及评价人员 9 3 评价内容
14 15 15 T/CASEI 009—2022 9 4 评价报告 10 监检资料 10 1 监检记录 10 2 监检证书 10 3 监检报告 10 4 存档资料附录A（资料性） 公用管道施工监督检验报告附录B（资料性) 施工单位自检说明
17 17 17 17 18 18 19 25 28 31 38 42
.
..
.....
......
附录C（资料性） 公用管道施工监督检验协议附录D(资料性） 公用管道施工监督检验项目表附录E（资料性） 公用管道施工单位质量保证体系实施状况评价报告附录F（资料性） A类和B类项目的监检工作见证资料
II T/CASEI 009—2022
前言
本文件按GB/T11-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国特种设备检验协会提出并归口。 本文件起草单位：安徽省特种设备检测院、中国特种设备检测研究院、重庆市特种设备检测研究
院、广东省特种设备检测研究院、陕西省特种设备检验检测研究院、福建省锅炉压力容器检验研究院、江苏省特种设备安全监督检验研究院、北京市特种设备检测中心、杭州市特种设备检测研究院、 大连锅炉压力容器检验检测研究院有限公司、浙江浙能技术研究院有限公司、沈阳特种设备检测研究院、辽源市特种设备检测研究院、辽阳市锅炉压力容器检验研究所、盘锦市特种设备监督检验所。
本文件主要起草人：李志宏、于磊、孟涛、杨绪运、邹文超、杨树斌、吴胜平、周军、李童、陈玉宝、鲍俊涛、杨玲、张晓明、王瑜、吴林军、陈仲波、李政林、吴军、贺小刚、韦新华、王飞、种玉宝、陈雪松、徐勇、许好好、李想、邵大伟、丁战武、马琳杰、周清天、杨勇、付文。
本文件为首次发布。
II T/CASEI 009—2022
压力管道施工监督检验实施导则一 公用管道
1范围
本文件规定了公用管道施工（施工包括安装、改造和重大修理）监督检验（以下简称监检）的术
语和定义、受检单位、监检机构、监检人员、工作程序、现场监检项目和要求、现场施工质量保证体系实施状况评价和监检资料的要求。施工监检的对象包括安装过程、一次性更换相同介质的管段且总长度大于100m的改造或者重大修理过程（应急抢修的管道施工过程除外）。
本文件适用于《特种设备目录》规定范围内，依据GB50028《城镇燃气设计规范》、CJJ34《城镇供热管网设计规范、GB/T38942《压力管道规范公用管道》设计的公用管道（包括燃气管道和热力管道）施工过程的监督检验。
燃气系统中厂站内（不含调压站）的燃气管道和热力系统中厂站内（不包含热力站和热分配站）的热力管道，其施工监检专项要求按《压力管道施工监督检验实施导则 工业管道》执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50028城镇燃气设计规范 GB/T38942压力管道规范公用管道 GB50236现场设备、工业管道焊接工程施工规范 GB/T8163输送流体用无缝钢管 GB/T 3091 低压流体输送用焊接钢管 GB/T9711石油天然气工业管线输送系统用钢管 GB/T155581 燃气用埋地聚乙烯（PE）管道系统第1部分：管材 GB/T12605无损检测金属管道熔化焊环向对接接头射线照相检测方法 GB/T11345焊缝无损检测超声检测技术、检测等级和评定 GB/T16805输送石油天然气及高挥发性液体钢质管道压力试验 CJJ34 城镇供热管网设计规范 CJJ63 聚乙烯燃气管道工程技术标准 CJJ 33 城镇燃气输配工程施工及验收规范 CJJ 28 城镇供热管网工程施工及验收规范 TSG 07 特种设备生产和充装单位许可规则 TSGD7006 压力管道监督检验规则 TSGZ7005 特种设备无损检测机构核准规则 TSGD7002 压力管道元件型式试验规则 TSGZ6002 特种设备焊接操作人员考核细则 TSGD2002 燃气用聚乙烯管道焊接技术规则 TSGZ8001 特种设备无损检测人员考核规则 T/CASEI009—2022
压力管道施工监督检验实施导则一一公用管道
1范围
本文件规定了公用管道施工（施工包括安装、改造和重大修理）监督检验（以下简称监检）的术语和定义、受检单位、监检机构、监检人员、工作程序、现场监检项目和要求、现场施工质量保证体系实施状况评价和监检资料的要求。施工监检的对象包括安装过程、一次性更换相同介质的管段且总长度大于100m的改造或者重大修理过程（应急抢修的管道施工过程除外）。
本文件适用于《特种设备目录》规定范围内，依据GB50028《城镇燃气设计规范》、CJ34《城镇供热管网设计规范》、GB/T38942《压力管道规范公用管道》设计的公用管道（包括燃气管道和热力管道）施工过程的监督检验。
燃气系统中厂站内（不含调压站）的燃气管道和热力系统中厂站内（不包含热力站和热分配站）的热力管道，其施工监检专项要求按《压力管道施工监督检验实施导则-一工业管道》执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50028 城镇燃气设计规范 GB/T38942压力管道规范公用管道 GB50236现场设备、工业管道焊接工程施工规范 GB/T 8163 ：输送流体用无缝钢管 GB/T 3091 低压流体输送用焊接钢管 GB/T 9711 石油天然气工业管线输送系统用钢管 GB/T15558.1 燃气用埋地聚乙烯（PE）管道系统第1部分：管材 GB/T12605 无损检测金属管道熔化焊环向对接接头射线照相检测方法 GB/T11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T 16805 输送石油天然气及高挥发性液体钢质管道压力试验 CJJ 34 城镇供热管网设计规范 CJJ 63 聚乙烯燃气管道工程技术标准 CJJ 33 城镇燃气输配工程施工及验收规范 CJJ 28 城镇供热管网工程施工及验收规范 TSG 07 特种设备生产和充装单位许可规则 TSGD7006 压力管道监督检验规则 TSGZ7005 特种设备无损检测机构核准规则 TSGD7002 压力管道元件型式试验规则 TSGZ6002 特种设备焊接操作人员考核细则 TSGD2002 燃气用聚乙烯管道焊接技术规则 TSGZ8001 特种设备无损检测人员考核规则 T/CASEI009-2022
TSGZFOO1安全阀安全技术监察规程 NB/T47014承压设备焊接工艺评定 NB/T47018承压设备用焊接材料订货技术条件 NB/T 47013 承压设备无损检测
3术语和定义
下列术语和定义适用于本文件。
3. 1
公用管道 utilitypipeline 城市或乡镇范围内用于公用事业或民用的燃气管道（GB1级）和热力管道（GB2级）。
3. 2
管道施工pipelineconstruction 根据管道设计规定进行的，包括现场管道预制、装配、制作、连接、检查和试验等工作阶段的，
将管道系统完整地安装在指定位置的活动。
4受检单位
受检单位，包括建设单位、设计单位、施工单位、无损检测机构等。 4.1受检单位资质 4.1.1设计单位应取得相应许可资质，并在许可范围内开展设计工作。 4.1.2施工单位应取得相应许可资质，并在许可范围内开展施工工作。 4.1.3无损检测机构应取得相应核准资质，并在核准范围内开展检测工作。 4. 2 2受检单位基本要求 4.2.13 建设单位
执行国家相关法律、法规和安全技术规范，对公用管道建设质量负责；
a)
b） 负责协调落实监检事宜，在施工前向监检机构提出监检申请或要求施工单位提出监检申请； c) 督促施工单位和检测机构向监检机构及时提供真实、有效的相关文件和技术资料、施工记
录、检查记录、试验及检测报告等；
d) 为监检工作开展提供必要的工作条件，协调各相关单位配合监检机构开展监检工作，及时协调解决施工和监检工作相关问题； e） 配备专职或者兼职人员负责对施工质量的监督和监检工作协调； f) 按特种设备安全技术规范信息化管理的规定，及时将所要求的数据录人特种设备信息化管理
系统。
4. 2.2 设计单位
a） 执行国家相关法律、法规和安全技术规范，对公用管道设计质量负责； b) 建立公用管道设计质量保证体系并且保持有效实施； c) 提供符合法律、法规、安全技术规范及其相关标准规定的设计文件，并且履行相应的批准
2 T/CASEI009—2022
程序；
d）对《特种设备监督检验意见通知书（2）》「以下简称《监检意见书（2）》」、《特种设备监
督检验联络单》（以下简称《监检联络单》）提出的问题，在规定期限内及时进行处理，并且书面回复和提供相应的见证资料。
4.2.3施工单位
a) 执行国家相关法律、法规和安全技术规范，对公用管道施工质量负责；
建立公用管道施工质量保证体系并且保持有效实施；
b)
c) 施工前协助建设单位或者按其要求向监检机构提出监检申请，并且将防腐、保温、无损检测
等工作外委情况告知监检机构； d) 编制施工组织设计（或者施工方案，下同）；
e） 确定监检工作联络责任人员，为监检工作的正常开展提供必要条件，及时提供与受检工程相
关的真实有效的质量保证体系文件、技术资料、施工记录、检查记录、试验和检测报告等资料，及时告知监检人员施工进度，配合监检工作等；
f) 对《监检意见书（2）》《监检联络单》提出的问题，在规定期限内及时进行处理，并且书面
回复和提供相应的见证资料；
g） 编制、填写并妥善保存技术资料、施工记录、检查记录、试验和检测报告等； h) 按特种设备安全技术规范信息化管理的规定，及时将所要求的数据录入特种设备信息化管理
系统。
4.2.4 检测机构
a） 执行国家相关法律、法规和安全技术规范，对公用管道检测质量负责； b) 建立公用管道检测质量保证体系并且保持有效实施； c) 编制检测方案；
确定监检工作联络责任人员，为监检工作的正常开展提供必要条件，及时提供与受检工程相关的真实有效的质量保证体系文件、技术资料、检测记录、检测报告等资料，及时告知监检人员检测进度，配合监检工作等；对《监检意见书（2）》《监检联络单》提出的问题，在规定期限内及时进行处理，并且书面
e)
回复和提供相应的见证资料； f) 编制、填写并妥善保存技术资料、检测记录和检测报告等；
g） 按照特种设备安全技术规范信息化管理的规定，及时将所要求的数据录人特种设备信息化管
理系统。
5监检机构
5.1监检机构资质
承担公用管道施工监检工作的监检机构应当取得相应核准资质，并在核准范围内开展监检工作。 5.2监检机构基本要求
a) 建立质量保证体系并且保持有效实施；负责公用管道施工监检工作的组织和实施，对公用管
道施工监检工作质量负责；
b) 向受检单位提供监检方案（包括监检项目、监检内容和要求）以及监检人员资格情况，并在
施工现场公示监检机构名称以及监检人员姓名；
3
