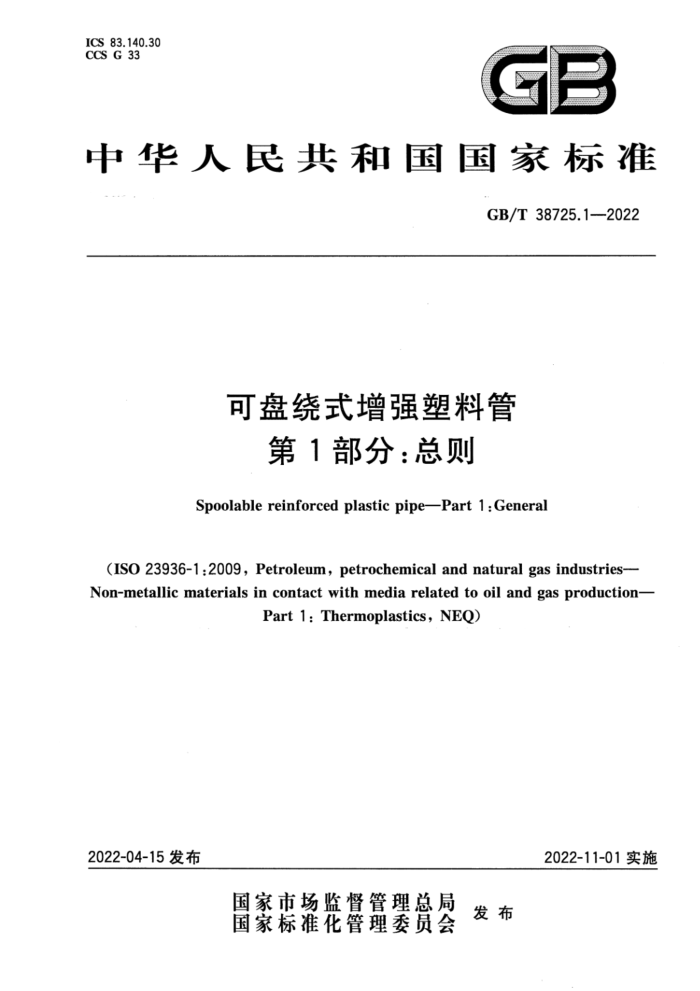

ICS 83.140.30 CCS G 33
g2
中华人民共和国国家标准
GB/T38725.1-2022
可盘绕式增强塑料管
第1部分：总则
SpoolablereinforcedplasticpipePart1:General
(IS0 23936-1:2009, Petroleum, petrochemical and natural gas industries- Non-metallic materials in contact with media related to oil and gas production-
Part 1:Thermoplastics,NEQ)
2022-11-01实施
2022-04-15发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 38725.1—2022
次
目
前言引言
范围 2 规范性引用文件 3 术语和定义、符号、缩略语产品结构和分类
1
-
4
4.1产品结构 4.2 产品分类 5 使用条件级别材料
..
6
6.1 内管 6.2 外保护层 6.3 增强层…. 6.4 接头· 6.5 密封件产品评定· 7.1 总则· 7.2 金属增强塑料管的压力等级评定 7.3 非金属增强塑料管的压力等级评定 7.4 最大工作压力 7.5 系统适用性评定参考文献
C
10
.
10
10
7
1
11 12 13
L4 GB/T38725.12022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T38725《可盘绕式增强塑料管》的第1部分。GB/T38725已经发布了以下部分：
第1部分：总则；第2部分：纤维增强热塑性塑料连续管。
本文件参考ISO23936-1：2009《石油、石化和天然气工业与油气生产相关介质接触的非金属材料第1部分：热塑性塑料》起草，一致性程度为非等效。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本文件起草单位：中国石油天然气股份有限公司石油化工研究院、承德市精密试验机有限公司、 浙江伟星新型建材股份有限公司、河南联塑实业有限公司、浙江枫叶管业科技股份有限公司、沧州明珠塑料股份有限公司、聊城大学、宁夏青龙塑料管材有限公司、河北宇通特种胶管有限公司、北京工商大学。
本文件主要起草人：卢晓英、王新华、霍福磊、宋科明、杨科杰、盛力、王殿良、滕谋勇、赵明亮、程德宝、 徐海云。
E GB/T 38725.1—2022
引言
可盘绕式增强塑料管由于其优异的耐压和耐介质腐蚀性得到快速发展。在各个行业中，尤其是石油石化行业得到越来越广泛的应用。这种管道的内管、增强层材料的选择多种多样，按照增强层的不同可以分为非金属增强连续管和金属增强连续管；按照内管材料不同来分，可分为聚乙烯连续管、耐热聚乙烯连续管、交联聚乙烯连续管、聚丙烯连续管、聚酰胺连续管、聚偏氟乙烯连续管等；按照复合结构的特点，可分为粘结型连续管和非粘结型连续管。GB/T38725旨在确立适用于标准化文件起草、制定和组织工作的准则，拟由3个部分构成。
第1部分：总则。目的在于规定可盘绕式增强塑料管需要遵循的一般性准则。 第2部分：纤维增强热塑性塑料连续管。目的在于规定纤维增强热塑性塑料连续管的产品的性能、检验、包装、运输及贮存等要求。 第3部分：金属增强热塑性塑料连续管。目的在于规定金属增强热塑性塑料连续管的产品的性能、检验、包装、运输及贮存等要求。
IV GB/T38725.1—2022
可盘绕式增强塑料管
第1部分：总则
1范围
本文件规定了可盘绕式增强塑料管的产品结构和分类、使用条件级别、材料和产品评定。 本文件适用于石油行业的油气集输、注醇、注水、污水输送，盐化工行业的卤水输送、其他行业的流
体输送（温泉水输送、矿山浆体输送等)用管道系统。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 699 优质碳素结构钢 GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸溃法、液体比重瓶法和滴定法 GB/T1033.2 塑料非泡沫塑料密度的测定第2部分：密度梯度柱法 GB/T1038 塑料薄膜和薄片气体透过性试验方法压差法 GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1220 不锈钢棒 GB/T1633 热塑性塑料维卡软化温度（VST)的测定 GB/T 2965 钛及钛合金棒材 GB/T3624 钛及钛合金无缝管 GB/T3682.1 塑料热塑性塑料熔体质量流动速率（MFR)和熔体体积流动速率（MVR)的测定第1部分：标准方法 GB/T6111 流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T6284 化工产品中水分测定的通用方法干燥减量法 GB/T9341 塑料弯曲性能的测定 GB/T9345.1一2008塑料灰分的测定第1部分：通用方法 GB/T9647 热塑性塑料管材环刚度的测定 GB/T11182 橡胶软管增强用钢丝 GB/T12006.1 塑料聚酰胺第1部分：黏数测定 GB/T14152 热塑性塑料管材耐外冲击性能试验方法 时针旋转法 GB/T14450 胎圈用钢丝 GB/T14976 流体输送用不锈钢无缝钢管 GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T16604 涤纶工业长丝 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T18369 玻璃纤维无抢粗纱 GB/T18474 交联聚乙烯(PE-X)管材与管件交联度的试验方法
1 GB/T38725.1—2022
GB/T18475美 热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数 GB/T18476流体输送用聚烯烃管材耐裂纹扩展的测定慢速裂纹增长的试验方法（切口
试验）
GB/T18742.1-2017冷热水用聚丙烯管道系统第1部分：总则 GB/T18992.1一2003冷热水用交联聚乙烯（PE-X)管道系统第1部分：总则 GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T19466.6塑料差示扫描量热法(DSC）第6部分：氧化诱导时间（等温OIT)和氧化诱导
温度（动态OIT)的测定
GB/T20118钢丝绳通用技术条件 GB/T20972.2石油天然气工业油气开采中用于含硫化氢环境的材料第2部分：抗开裂碳
钢、低合金钢和铸铁
GB/T25820包装用钢带 GB/T28799.1冷热水用耐热聚乙烯(PE-RT)管道系统第1部分：总则 GB/T34903.1一2017石油、石化与天然气工业与油气开采相关介质接触的非金属材料第1
部分：热塑性塑料
GB/T39994聚烯烃管道中六种金属元素（铁、钙、镁、锌、钛、铜）的测定 GB/T40937--2021塑料管道系统塑料复合管材和管件长期强度的评定方法 FZ/T54076对位芳纶(1414)长丝 SY/T6794-2018可盘绕式增强塑料管线管 ISO10931工业用塑料管道系统聚偏氟乙烯（PVDF）组件和系统规范［Plasticspiping
systems for industrial applications—Poly(vinylidenefluoride)(PVDF)-Specifications for components and the system]
3术语和定义、符号、缩略语
3.1术语和定义
GB/T19278一2018、GB/T34903.1一2017界定的以及下列术语和定义适用于本文件，
3.1.1
适用性/相容性suitability/compatibility 热塑性塑料在输送介质作用下，保持其物理或化学性能的能力。 注：在石油石化行业通常称为相容性或介质相容性。
3.1.2
长期静液压压力long-termhydrostaticpressure P LTHS 在温度T下，预计破坏时间达到t时，预测的管道平均静液压压力（50%置信度）。
3.1.3
预测静液压压力的置信下限lowerconfidencelimitofthepredictedhydrostaticpressure P LPL 是一个与内压有相同量纲的量。在置信度为97.5%时，与温度T和时间t对应的预期静液压压力
的置信下限。 3.1.4
可盘绕式增强塑料管spoolablereinforcedplasticpipe 具有足够的柔性，能够以盘绕成卷或盘绕在卷轴上运输和放卷的增强塑料管。 2 GB/T38725.1—2022
3.1.5
内管liner 可盘绕式增强塑料管中，与输送介质直接接触的连续内层。
3.1.6
增强层 reinforcementlayers 可盘绕式增强塑料管中，提供连续管机械强度以满足安装和工作时载荷要求的承力结构层。
3.1.7
外保护层 cover 连续管的外部功能层。
3.1.8
最小弯曲半径 minimumoperatingbendradius;MBR 管道在搬运、盘卷、安装或使用中弯曲半径的最小允许值。 注：如有必要，可根据不同场景增加限定词，例如“最小重复盘卷弯曲半径”“最小工作弯曲半径”“最小搬运弯曲半
径”等。 ［来源：GB/T19278—2018,2.3.18］
3.1.9
最大工作压力 maximumoperatingpressure;MOP 管道系统中允许连续使用的流体的最大压力，其中考虑了管道系统中组件的物理性能和力学性能。 ［来源：GB/T19278—2018，2.5.1.6，有修改］
3.1.10
最大压力等级 maximumpressurerating;MPR 预计可持续作用于管道而不会使之发生失效的最大内部静液压力。 [来源：GB/T19278—2018,2.5.4.10]
3.1.11
公称压力等级 nominalpressurerating;NPR 按特定规则确定的管道耐压等级。 注：通常是不超过最大压力等级（3.1.10)的优先数。 ［来源：GB/T19278—2018,2.5.4.11]
3.1.12
产品族productfamily;PF 在一定尺寸范围和压力等级范围内的一组管材产品，它们采用相同的材料，经由相同的生产工艺和
过程控制，且具有相同的管体结构。
［来源：GB/T19278—2018,2.5.4.12] 3.1.13
产品族代表 productfamilyrepresentative;PFR 被选出进行全部评定试验的产品单体。 [来源：GB/T19278—2018，2.5.4.13]
3.1.14
产品单体 productvariant;PV 产品族中具有特定压力等级和管径的成员。
