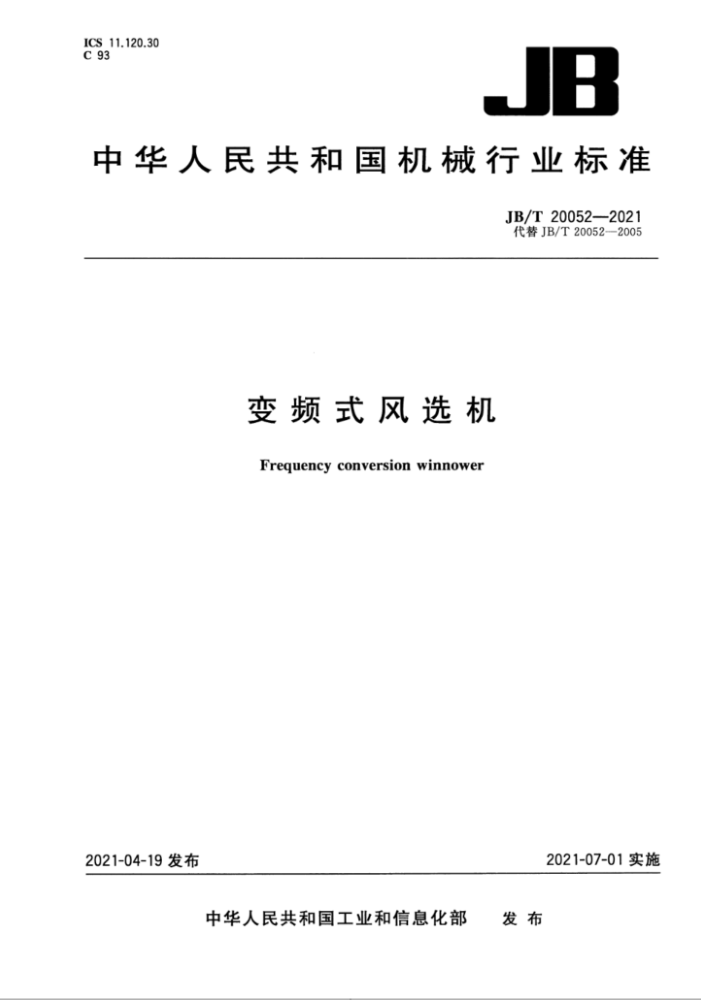

中华人民共和国机械行业标准
JB/T20052—2021 代替JB/T20052—2005
变频式风选机 Frequency conversion winnower
2021-07-01实施
2021-04-19 发布
中华人民共和国工业和信息化部 发布 JB/T20052-2021
目 次
前言 1 范围 2 规范性引用文件
II
术语和定义标记要求 6 试验方法
3
4 5
2
TC
检验规则标志、使用说明书、包装、运输与贮存
2
8
. ..
T JB/T 20052—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T200522005，本标准与JB/T20052-—2005相比主要技术变化如下：
删除了“直排式”和“循环式”术语和定义（见2005年版的3.4、3.5）；删除了产品分类、规格系列及基本参数（见2005年版的4.1、4.2）；修改了制药机械产品型号编制方法（见4.1，2005年版的4.3)；修改了材料要求（见5.1.1，2005年版的5.1.1)；修改了表面质量要求（见5.1.2，2005年版的5.1.2)；删除了输送能力（见2005年版的5.2.1）；修改了带速要求（见5.3，2005年版的5.2.2）；修改了起动、运行和停止要求（见5.4.1，2005年版的5.3.1)；修改了选别能力要求（见5.4.2，2005年版的5.4.1、5.4.2）；修改了电气安全要求（见5.7，2005年版的5.6）；修改了表面处理试验（见6.1.2，2005年版的6.1.2）；修改了起动、运行和停止试验（见6.4.1，2005年版的6.3.1）；修改了选别能力试验（见6.4.2，2005年版的6.4.1、6.4.2）； -修改了电气安全试验（见6.7，2005年版的6.6）；修改了出厂检验（见7.2，2005年版的7.2）；修改了抽样（见7.3.3，2005年版的7.3.2）。
本标准由中国制药装备行业协会提出。 本标准由全国制药装备标准化技术委员会（SAC/TC356)归口。 本标准主要起草单位：杭州海善制药设备股份有限公司。 本标准主要起草人：蔡宝昌、张金连、蔡挺、秦昆明、李伟东。 本标准所代替标准的历次版本发布情况为：
JB/T20052—2005。
Ⅲ JB/T20052—2021
变频式风选机
1范围
本标准规定了变频式风选机的标记、要求、试验方法、检验规则和标志、使用说明书、包装、运输与贮存。 本标准适用于中药材净制选别的变频式风选机（以下简称“风选机”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T3768-2017声学声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面
的简易法
GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17774一1999工业通风机尺寸 GB/T36035 制药机械电气安全通用要求 JB/T20188-—2017 制药机械产品型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
风选机winnower 用空气流对药材进行选别的机械。
3.2
卧式风选 horizontalwinnowing 风选箱与地平面呈平行位置，出料口全部位于进料口水平线下方。
3.3
立式风选 vertical winnowing 风选箱与地平面呈一定的夹角位置，下出料口位于进料口水平线下方，上出料口位于进料口水平线上方。
4标记 4.1产品标记 4.1.1型号编制
按JB/T20188一2017的规定编制。
I JB/T20052—2021
P S B 0-0/0
规格代号：风选箱宽度尺寸（mm）/出料口数量特征代号：立式（L)，卧式（W）型式代号：变频式功能代号：筛选机械类别代号：饮片机械
4.1.2标记示例
示例1：PSBL-380/2型，表示风选箱宽度为380mm，出料口为2个的变频立式风选机。 示例2：PSBW-500/5型，表示风选箱宽度为500mm，出料口为5个的变频卧式风选机。
5 要求
5.1 材料与表面处理 5.1.1材料
凡与药材或有要求的工艺介质直接接触的零部件材质均应无毒、耐腐蚀、不脱落，性能稳定，不与所生产的药材或有要求的工艺介质发生化学反应或吸附。 5.1.2表面处理
不与药材接触的、采用碳钢制作的钣金件及结构件，其外表面应进行涂覆处理，涂覆层应密致，不得有明显漏涂、流挂、起泡、缩皱、锈蚀或脱落等缺陷。 5.2表面质量 5.2.1外表面
外表面不应有锤痕、划痕、焊瘤、凹凸不平或毛刺、利棱、尖角等缺陷。 5.2.2内表面
与药材接触的内表面应便于清理，应无死角、缝隙等缺陷。 5.3输送装置
输送带运行时的带速应在标示的范围内可调。 5.4整机性能 5.4.1起动、运行和停止
振动送料器应运行平稳、无相对位移或碰擦。 5.4.2选别性能 5.4.2.1最大风力下，立式风选机从上出料口的出料比例应不少于50%；卧式风选机从距离进料口最近的出料口的出料比例应不多于10%， 5.4.2.2 2最小风力下，立式风选机从上出料口的出料比例应不多于5%；卧式风选机从距离进料口最近的出料口的出料比例应不少于95%。
2 JB/T20052—2021
5.4.3 3运行性能
当工作电压为额定电压的90%时，风选机应能正常运行。 5.5 5噪声
风选机负载运行时的噪声应不大于70dB(A)。 5.6排尘
风选机均应外连除尘设施的出风口，其法兰尺寸应符合GB/T17774一1999的规定。 5.7 电气安全性能
应符合GB/T36035的相关要求。
6试验方法 6.1材料与表面处理试验 6.1.1材料
查验材料质量证明资料，当不能证明材质时，按其相应材料的试验方法进行检验。 6.1.2 表面处理
目测。 6.2 表面质量试验
目测。 6.3输送装置试验
用线速度测量仪测定输送带的速度变化。 6.4 整机性能试验
6.4.1起动、运行和停止
分别在空载和负载试验时，目测观察振动送料器运行情况，在停机时用扳手和螺丝刀检验振动送料器各零部件连接处的松动情况。 6.4.2 选别性能 6.4.2.1 试验用的延胡索药材50kg，颗粒直径为8mm10mm。 6.4.2.2 风选机风量调到最大位置，输送装置输送能力控制在（300士10)kg/h进行选别风力试验 6.4.2.3 风选机风量调到最小位置，输送装置输送能力控制在（200土10)kg/h进行选别风力试验。 6.4.3运行性能
试验在空载下进行，与外部除尘设施连接的出风口处于畅通状态，在最大风力和最小风力工作电压为额定电压的90%的工况下均运行不少于2h。 6.5噪声试验
风选机负载噪声试验按GB/T37682017的规定进行试验。
3 JB/T20052—2021
6.6排尘试验
用卷尺测量出风口法兰尺寸。 6.7电气安全性能试验
按GB/T36035的规定检验。
7检验规则 7.1 检验分类
产品检验分为出厂检验和型式检验。 7.2出厂检验 7.2.1产品出厂检验按表1规定的项目逐台进行，检验合格并附有产品合格证后方能出厂。
表1出厂检验项目
“要求”的章条号
检验项目材料表面处理表面质量性能电气安全
“试验方法”的章条号
5.1.1 5.1.2 5.2 5.3~5.6
6.1.1 6.1.2 6.2 6.3 ~ 6.6
5.7
6.7
7.2.2 检验过程中发现有不合格项时，允许退回修整并进行复检，复检仍不合格的，判定该产品为不合格品。 7.3型式检验 7.3.1 型式检验条件
当有下列情况之一时，需进行型式检验： a） 新产品定型鉴定或投产鉴定时； b) 正式生产后，若结构、材料、工艺有较大改变，可能影响产品性能时；
停产一年以上再次生产时； d) 出厂检验结果与上一次型式检验有较大差异时； e） 国家质量监督检验部门及产品认证机构提出型式检验要求时； f) 质量仲裁需要时。
7.3.2 型式检验项目
型式检验项目为第5章的全部要求。若制造单位不具备试验条件，则允许在产品使用现场进行。 7.3.3抽样规则
型式检验的样机从出厂检验合格的产品中按GB/T10111的方法抽取10%作为样机（不足10%至少抽取3台），检测1台。 7.3.4判定规则
型式检验中，全部项目检验合格，则判定该产品为合格品。若电气系统保护联结电路的连续性、绝
4 JB/T20052—2021
缘电阻、耐压有一项不合格，即判定该产品型式检验不合格。若其他项有不合格时，允许在已抽取的样机中加倍复测不合格项，仍不合格则判为该产品型式检验不合格
标志、使用说明书、包装、运输与贮存
82
8.1标志 8.1.1 产品标牌
产品标牌按GB/T13306的规定。标牌应固定在醒目的位置，标牌至少包括下列内容： a) 产品型号、名称； b) 额定功率； c) 出厂编号、出厂日期； d) 执行文件编号； e) 制造单位名称，商标。
8.1.2 包装储运图示标志
包装储运图示标志按GB/T191的规定，并有“向上”“重心”“怕雨”“由此起吊”等标识。 8.1.3 运输包装收发货标志
运输包装收发货标志按GB/T6388的规定。 8.2 使用说明书
产品使用说明书按GB/T9969的规定。 8.3包装
产品包装按GB/T13384的规定，并附有下列文件： a）产品合格证； b）产品说明书、安装图； c）本标准规定的材质证明书； d）装箱单。
8.4运输
产品的运输按国家铁路、公路和水路货物运输的有关规定。 8.5 贮存
风选机装箱后，贮存在无腐蚀性气体、干燥、通风良好的室内或有遮蔽的场所，不得倾斜和挤压。风选机储存时间超出装箱日期一年时，需重新做出厂检定，合格后方可出厂。
