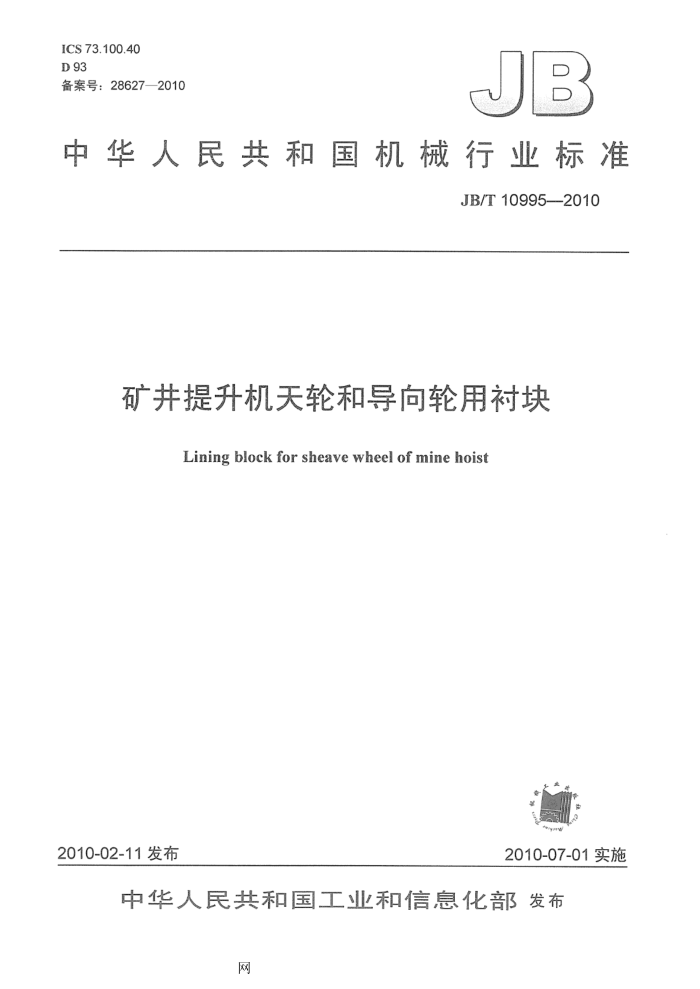

ICS 73.100.40 D 93 备案号：28627—2010
JB
中华人民共和国机械行业标准
JB/T10995—2010
矿井提升机天轮和导向轮用衬块
Lining block for sheave wheel of mine hoist
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T10995-2010
目 次
前言， 1
.II
范围. 2 规范性引用文件 3规格和型号 4 技术要求.. 5 实验方法. 5.1 磨损率实验 5.2 硬度实验. 5.3冲击实验. 6检验规则... 6.1出厂检验 6.2型式检验.. 7标志、包装、运输和贮存表1衬块尺寸，
2
网 JB/T10995—2010
前 言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：中信重型机械公司实业总公司工程塑料厂。 本标准参加起草单位：洛阳矿山机械工程设计研究院有限责任公司。 本标准主要起草人：楚广成、孙召俊、林玉芬、张步斌、胡松岭、蔡京英、陈华。 本标准为首次发布。
II
网 JB/T10995-2010
矿井提升机天轮和导向轮用衬块
1范围
本标准规定了矿井提升机天轮和导向轮用衬块的型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于矿井提升机天轮和导向轮用衬块。天轮、导向轮衬垫主要应用于煤炭、冶金等矿山用单绳缠绕式提升机天轮、多绳摩擦式提升机导向轮，以及类似的、利用天轮、导向轮改变钢丝绳方向的提升设备上。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1043.1塑料简支梁冲击试验性能的测定第1部分：非仪器化冲击试验（GB/T1043.1- 2008，ISO179-1：2000，IDT)
GB/T1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机）（GB/T1689--1998，neqBS903：PartA9： 1988)
GB/T 2411 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）（GB/T2411一2008，ISO868： 2003，IDT)
GB/T13384 机电产品包装通用技术条件 GB/T14486塑料模塑件尺寸公差（GB/T14486—2008，DIN16901：1982，NEQ） MT113煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则
3规格和型号 3.1矿井提升机天轮和导向轮用衬块（以下简称衬块）可成对使用，也可单块独立使用。
衬块的形状有两种基本型式，如图1和图2所示，其尺寸应符合表1的规定，各个尺寸公差应符合 GB/T14486的规定。其中α应当不大于5°，绳槽提升高度f应满足公式（1）的规定。
(1)
3
式中：
绳槽半径。
表1# 衬块尺寸
单位：mm 第二系列
天轮公称 衬块高 上长 下长 上弧半径 下弧半径 绳槽半径 第一系列直径
c 40 83.6 75.2 400 360
d
R
R2
上部宽度A 上部宽度A 下部宽度B
r 12 12 12 12
e
50 55 75 75
80 80 80 80
50 50 50 50
800 1 000 1 200 1 400
75 68.2 500
45 50 50
450
600 550
58.9 54 61 56.5 700 650
1
网 JB/T10995-2010
表1 衬块尺寸（续）
天轮公称 衬块高 上长 下长 上弧半径 下弧半径 绳槽半径 第一系列直径
第二系列
d 70 65.4 800 55 50.6 985 76 71.42 995 76 71.92 1 118 1 058 76 72.34 1245 1185 100 95.7
c 50 60 60 60 60 60 60 60 60 60 60 60 80
上部宽度A 上部宽度A 下部宽度B
Ri
R2 750 925 935
e
r 12 12 12 12 16 16 18 20 20 22 25 27 29
1 600 1 850 2 000 2 250 2 500 2 800 3 000 3 250 3 500 4 000 4 500 5 000 5 700 注：第一系列的下部宽度B与上部宽度A相等。
80 80 80 85 85 85 100 100 100 100 100 100 100
50 50 50 55 55 55 65 65 65 65 65 65 65
80 80 80 85 85 85 90 90 90 90 100 100 100
1395
1335 1435 1555 1680 1940 2180
100 95.99 1495 100 96.28 1 615 100 96.55 1 740 100
2 000 2 240
100 97.5 86.36 84.26 2 490 2430 98.92 96.13 2834 2754
图
网 JB/T10995—2010
4.7 衬块材料不应含有污染环境、有害人体健康及损伤钢丝绳的物质。 4.8应用于煤矿井下的衬块还应符合MT113的规定。 5实验方法 5.1J 磨损率实验
磨损率的实验按GB/T1689的规定进行。 5.2 2硬度实验
硬度的测定按GB/T2411的规定进行。 5.3冲击实验
冲击强度的测定按GB/T1043.1的规定进行。 6检验规则 6.1出厂检验 6.1.1制造厂应对每块衬块进行外观和尺寸检验。 6.1.2每一批次1的衬块应随机抽取1块或2块制成标准样块进行性能检验。性能检验应检验下列项目：
一磨损率：邵氏硬度（HD）。
-
如果衬块材质为硬质塑料，检验项目还应包括冲击强度。 6.1.3如果性能检验不合格应加倍取样，对不合格项目进行复检。如仍不合格，则该批衬块不合格。
衬块必须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2型式检验 6.2.1衬块有下列情况之一时应进行型式检验：
a）产品采用新工艺、新配方、新材质，对产品性能有较大影响时； b）停产两年后恢复生产，或原料有较大变动： c）国家质量监督部门要求进行型式检验： d）正常生产每五年进行一次型式检验。
6.2.2 2检验项目应包含4.1～4.7中要求的所有项目，如果是用于煤矿井下的衬块，还应当按照MT113 要求对产品阻燃和抗静电性能进行检测。 7标志、包装、运输和购存 7.1每块衬块顶部绳槽旁边应标志出制造商标记。 7.2衬块的包装应符合GB/T13384的规定和水陆运输的要求。包装箱（袋）外部应标明：
制造厂名称、商标及厂址；一产品名称及规格；件数； —毛重；一出广日期。
-
7.3衬块的包装应附带下列技术文件：
产品质量合格证明文件；使用说明书。
7.4产品质量合格证明文件应包含下列内容：
制造厂名称； 1）同一配方、同一批原料生产的天轮、导向轮衬块为一个批次。
4
网 JB/T10995-2010
一产品名称、材质、规格（图号）；产品数量；一制造日期；一检验人员签章和质量检验部门签章。
7.5使用说明书应包含下列内容：
使用条件：包括表面状态、压力、速度和温度等；一失效条件和失效辨别方法；一贮存条件和时间，过期的处理方法。
