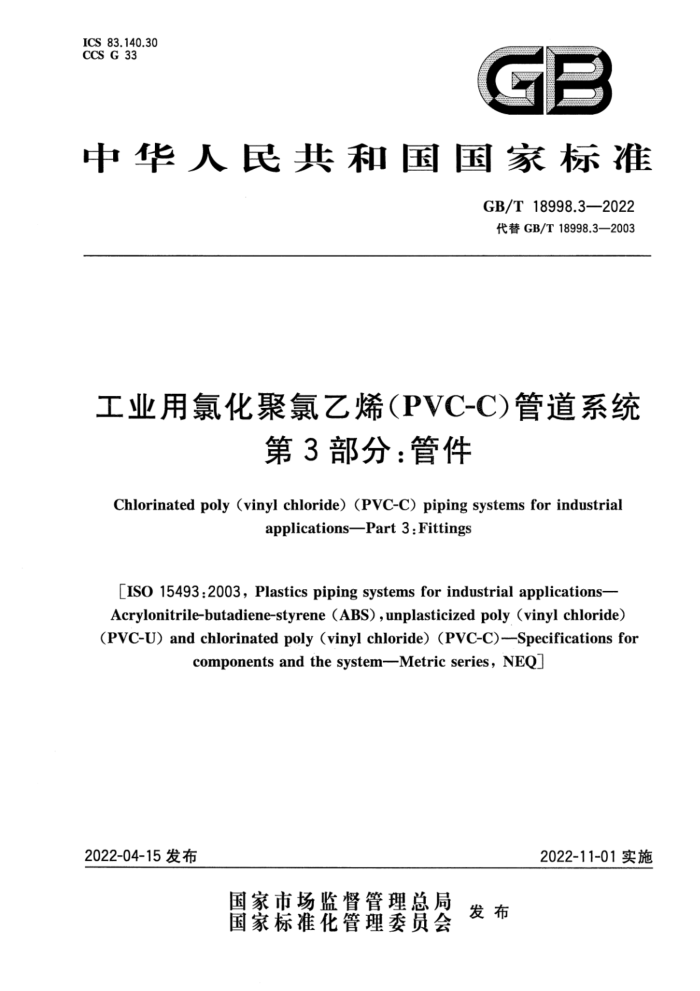

中华人民共和国国家标准
GB/T18998.3—2022 代替GB/T18998.3—2003
工业用氯化聚氯乙烯(PVC-C)管道系统
第3部分：管件
Chlorinated poly (vinyl chloride) (PVC-C) piping systems for industrial
applications—Part 3:Fittings
[ISO 15493:2003, Plastics piping systems for industrial applications- Acrylonitrile-butadiene-styrene(ABS),unplasticizedpoly(vinylchloride) (PVC-U) and chlorinated poly (vinyl chloride) (PVC-C)--Specifications for
components and the system-Metric series, NEQ
2022-11-01实施
2022-04-15发布
国家市场监督管理总局
国家标准化管理委员会 发布 中华人民共 和 国
国家标准
工业用氯化聚氯乙烯(PVC-C)管道系统
第3部分：管件 GB/T18998.3—2022
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 3发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880X1230 1/16 印张1 字数31千字 2022年4月第一版 2022年4月第一次印刷
*
书号：155066·1-69800 定价 22.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T18998.3—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T18998《工业用氯化聚氯乙烯（PVC-C)管道系统》的第3部分。GB/T18998已经发布了以下部分：
—第1部分：总则；一第2部分：管材； —第3部分：管件；第5部分：系统适用性。 本文件代替GB/T18998.3一2003《工业用氯化聚氯乙烯（PVC-C)管道系统 第3部分：管件》，与
GB/T18998.3一2003相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了范围（见第1章，2003年版的第1章）； b) 更改了术语和定义、符号、缩略语（见第3章，2003年版的第3章）； c) 增加了回用料的要求（见4.2)； d) 增加了胶粘剂的要求（见4.3）； e) 删除了管件按管系列S的分类（见2003年版的5.1)； f) 删除了圆锥形承口尺寸的要求（见2003年版的5.2.1）； g) 更改了外观的要求（见6.2，2003年版的6.2)； h) 增加了管件主体壁厚要求（见6.3.1)； 2
增加了管件承插口壁厚要求（见6.3.2)； j) 更改了表1的脚注a和b（见表1，2003年版的表1）； k) 更改了20℃静液压强度的要求（见6.4，2003年版的6.6.1）； 1) 增加了不透光性的要求（见6.5)； m) 更改了氯含量的要求（见6.5)； n） 增加了静液压强度试验压力计算公式（见8.4)； o） 删除了系统适用性试验的具体内容（见2003年版的6.7）； p) 增加了检验分类（见9.1)； q） 增加了管件尺寸分组（见9.2.2)； r) 将合格质量水平6.5检验更改为接收质量限（AQL)4.0（见9.4.2，2003年版的8.3.2)； s) 更改了型式检验的要求（见9.5，2003年版的8.4）； t) 更改了判定规则（见9.6，2003年版的8.5）； u）将2003年版5.2.2法兰尺寸及示意图调整到附录A（见附录A）。 本文件参考ISO15493：2003《工业用塑料管道系统丙烯腈-丁二烯-苯乙烯塑料（ABS)、硬聚氯乙
烯（PVC-U)和氯化聚氯乙烯（PVC-C）组件及系统规范公制系列》和ISO15493：2003/Amd：2016 起草，一致性程度为非等效。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本文件起草单位：佑利控股集团有限公司、湖南联塑科技实业有限公司、永高股份有限公司、中山环
I GB/T 18998.3—2022
宇实业有限公司、日丰企业集团有限公司、浙江中财管道科技股份有限公司、聊城大学、西安塑龙熔接设备有限公司。
本文件主要起草人：肖玉刚、李统一、黄剑、曾镇国、汪磊、王百提、滕谋勇、赵锋、王亭亭本文件及其所代替文件的历次版本发布情况为：
?
-2003年首次发布为GB/T18998.3—2003；一本次为第一次修订。
= GB/T18998.3—2022
引 言
GB/T18998针对我国工业用管道行业的国情，结合多年工业用氯化聚氯乙烯(PVC-C)管道工程设计经验制定。本文件包含总则、管材、管件、系统适用性四个部分内容。
第1部分：总则。目的在于确立适用于工业用氯化聚氯乙烯(PVC-C)管道系统的术语和定义、 符号、缩略语及材料。 第2部分：管材。目的在于规范工业用氯化聚氯乙烯(PVC-C)管材的产品要求、试验方法、检验规则等相关要求。 第3部分：管件。目的在于规范工业用氯化聚氯乙烯(PVC-C)管件的产品要求、试验方法、检验规则等相关要求。 第5部分：系统适用性。目的在于规范工业用氯化聚氯乙烯(PVC-C)管道系统的系统适用性试验项目、试验方法等相关要求。
II GB/T18998.3—2022
工业用氯化聚氯乙烯（PVC-C)管道系统
第3部分：管件
1范围
本文件规定了以氯化聚氯乙烯（PVC-C)树脂为主要原料，经注塑成型的工业用氯化聚氯乙烯 (PVC-C)管件（以下简称管件)的术语和定义、符号、缩略语、材料、产品分类、要求、系统适用性、试验方法、检验规则和标志、包装、运输和贮存。
本文件与GB/T18998的其他部分一起适用于工业用氯化聚氯乙烯管道系统，包括承压给排水输送以及水处理、石油、化工、电力、电子、冶金、采矿、船舶、电镀、造纸、食品、医药等领域的流体输送管道系统。
注1：选购方有责任根据输送易燃介质的应用需要，结合防火、防爆的相关法规、标准或规范要求，恰当选用本产品。 注2：选购方有责任根据输送饮用水、食品、医药的应用需要，结合卫生性能等相关法规、标准或规范要求，恰当选用
本产品。 注3：选购方有责任根据输送化学介质的应用需要，见GB/T18998.1一2022的附录B的耐化学性等级，恰当选用本
产品。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918塑料试样状态调节和试验的标准环境 GB/T6111一2018流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T7139°塑料氯乙烯均聚物和共聚物·氯含量的测定 GB/T7306（所有部分）55°密封管螺纹 GB/T8802热塑性塑料管材、管件维卡软化温度的测定 GB/T8803注塑成型硬质聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、丙烯腈-丁二烯-苯乙烯三
元共聚物（ABS)和丙烯晴-苯乙烯-丙烯酸盐三元共聚物（ASA）管件热烘箱试验方法
GB/T8806塑料管道系统塑料部件尺寸的测量 GB/T18998.1一2022工业用氯化聚氯乙烯(PVC-C)管道系统第1部分：总则 GB/T18998.2一2022工业用氯化聚氯乙烯(PVC-C)管道系统第2部分：管材 GB/T18998.5一2022工业用氯化聚氯乙烯（PVC-C)管道系统第5部分：系统适用性 GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T21300塑料管材和管件不透光性的测定
3术语和定义、符号、缩略语
GB/T18998.1一2022、GB/T19278一2018界定的术语和定义、符号、缩略语适用于本文件。
1 GB/T18998.3—2022
4材料
4.1生产管件所用原材料应符合GB/T18998.1一2022中第4章的规定。 4.2允许少量使用本厂生产同类产品产生的清洁回用料。 4.3管件以胶粘剂连接时，应使用对管道性能无不利影响的溶剂型胶粘剂。宜使用管材或管件制造商推荐的胶粘剂。
5产品分类
管件按连接型式分为溶剂粘接型管件、机械连接型管件。
6要求 6.1颜色
管件颜色一般为灰色，其他颜色可由供需双方协商确定。 6.2外观
管件表面应光滑、平整，不应有裂纹、气泡、脱皮和明显的杂质以及严重的冷斑、色泽不匀、分解变色线等缺陷。 6.3规格及尺寸 6.3.1管件主体壁厚应不小于同规格同系列管材公称壁厚的1.25倍。 6.3.2管件承插口壁厚应不小于同规格管材公称壁厚。 6.3.3溶剂粘接圆柱形承口尺寸应符合表1的要求，示意图见图1。
L
区区区区区
X
KXX
2
1
标引序号说明：
承口；插口；
1 2
d. 公称外径；
承口内径；承口深度；脱模斜度。
d. L a 承口部分最大脱模斜度α不宜超过0°30°。
图1圆柱形承口示意图
2 GB/T18998.3—2022
表 1 圆柱形承口尺寸
单位为毫米
承口平均内径
公称外径" d.
最小承口深度
dsm
不圆度
L ain 16.0 18.5 22.0 26.0 31.0 37.5 43.5 51.0 61.0 68.5 76.0 86.0 96.0 106.0 118.5
d m.m 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 125.4 140.5 160.5 180.6 200.6 225.7
d m.min e 20.1 25.1 32.1 40.1 50.1 63.1 75.1 90.1 110.1 125.1 140.2 160.2 180.2 200.3 225.3
20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 此处的公称外径d。指与管件相连的管材的公称外径。 承口平均内径d应在承口中部测量。
≤0.25 0.25 ≤0.25 ≤0.25 ≤0.3 ≤0.4 ≤0.5 ≤0.6 ≤0.7 ≤0.8 ≤0.9 ≤1.0 ≤1.1 ≤1.2 ≤1.4
b
6.3.4对于机械连接管件，螺纹连接部分应符合GB/T7306（所有部分）相应的规定。法兰尺寸见附录A。 6.4 静液压强度
管件的静液压强度应符合表2的规定。
表2 静液压强度
试验参数试验时间
项目
要求
试验温度
静液压应力 MPa
℃ 20 60 80
h 1 1 1 000
33.6 21.1 6.9
静液压强度
无破裂、无渗漏
6.5 物理力学性能
管件的物理力学性能应符合表3的规定。
3
