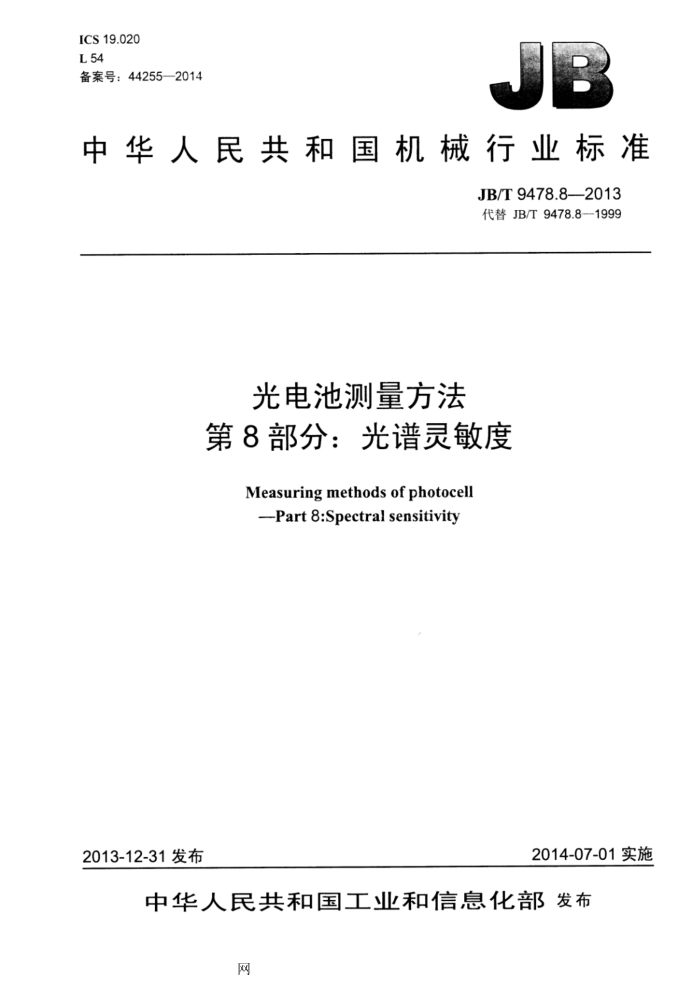

中华人民共和国机械行业标准
JB/T 9478.8—-2013 代替JB/T9478.8-1999
光电池测量方法第8部分：光谱灵敏度
Measuring methods of photocell --Part 8:Spectral sensitivity
2014-07-01实施
2013-12-31发布 目 次
前言
1
范围. 2规范性引用文件 3术语和定义 4基本.
0000000000000010000
4.1 基本要求... 4.2 辐射源. 4.3 单色仪.. 4.4接收器 5测量方法.. 5.1 测量原理框图. 5.2 测量步骤图1光谱灵敏度的测量方法原理图
000000080001808108818880
E..E........S...
... 前言
JB/T9478《光电池测量方法》分为12个部分：
第1部分：总则；第2部分：伏安特性；一第3部分：光电转换效率：第4部分：照度-电流特性；一第5部分：积分灵敏度；
第6部分：暗电流；第7部分：暗电流温度特性：第8部分：光谱灵敏度；一第9部分：光谱响应特性：第10部分：上升时问、下降时问； -第11部分：结电容； -第12部分：反向击穿电压。 本部分为JB/T9478的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9478.8—1999《光电池测量方法光谱灵敏度》，与JB/T9478.8---1999相比主要技
术变化如下：
规范性引用文件采用了最新版本。 本部分由中国机械工业联合会提出。 本部分由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本部分起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心。 本部分主要起草人：杜健、郑浩、于振毅、李延夫、张玉杰、刘殿东、赵恩成、孙礼、徐秋玲、殷
波。
本部分所代替标准的历次版本发布情况为：
ZBN05010.8—1989; -JB/T9478.8—1999。 光电池测量方法第8部分：光谱灵敏度
1范围
JB/T9478的本部分规定了测量光电池光谱灵敏度应遵守的基本方法。 本部分适用于光电池光谱灵敏度的测量。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9478.1光电池测量方法第1部分：总则
3术语和定义
下列术语和定义适用于本文件。
3.1
光谱灵敏度 spectral sensitivity 在指定波长的单色光辐照下，光电流与入射于光电池的单色辐通量之比。
4基本
4.1基本要求
按JB/T9478.1的规定。 4.2辐射源
辐射源的选择，应根据测量的要求，在可见光和红外区用钨丝灯或钨带灯；在紫外区用汞放电灯、 氛放电灯、氢放电灯或其他放电灯。 4.3单色仪
单色仪应具有高的光谱纯度，具体数值取决于光谱灵敏度对波长的变化率。在某些波长上，辐射源有强烈的辐射或待测器件有很高的灵敏度，因此有必要设置滤光片，以消除在这些波长上的散射。 4.4接收器
接收器常用真空热电偶或真空热电堆。它们需进行校正，并把辐通量表征为数字电压表的读数，就可以用来测量从单色仪出射狭缝输出的辐通量。
5测量方法 光调制器
辐射源
滤光片
光汇聚系统
单色仪
电位差计监视系统
光转向系统
供电电源
光电池
电流表
接收器
检流计
图1光谱灵敏度的测量方法原理图
5.2 测量步骤
按图1把线路接好。调节供电电压到规定值。先将辐射光束转向接收器，用接收器测定指定波长上的辐通量，再将辐射光束转向光电池，测出同一波长光电池的光电流，即可按3.1的定义求出该波长下的光谱灵敏度。
