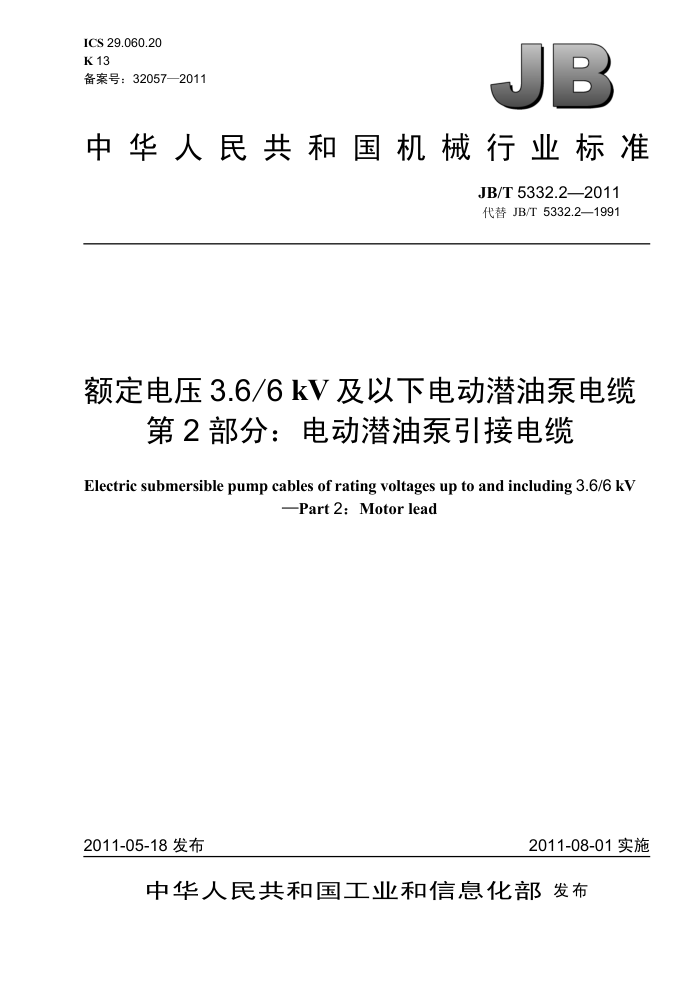

ICS 29.060.20 K13 备案号：32057—2011
B
中华人民共和国机械行业标准
JB/T 5332.2—2011 代替 JB/T 5332.2—1991
额定电压3.6/6kV及以下电动潜油泵电缆
第2部分：电动潜油泵引接电缆
Electric submersible pump cables of rating voltages up to and including 3.6/6 kV
-Part 2: Motor lead
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 5332.2—2011
目 次
前言.
..... I
范围. 规范性引用文件.
1
2 3 使用特性, 4 5 6
型号.. 规格. 技术要求检验
.2
.......................................
.......................................
.................................
...................................
·····················. JB/T 5332.2—2011
前言
JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分：
-第1部分：一般规定; 第2部分：电动潜油泵引接电缆：第3部分：电动潜油泵扁形电力电缆；第4部分：电动潜油泵圆形电力电缆。
本部分为JB/T5332的第2部分。 本部分代替JB/T5332.2—1991《额定电压3.6/6kV及以下电动潜油泵电缆电动潜油泵引接电缆》。 本部分与JB/T5332.2一1991相比，主要变化如下：
对电缆的型号表示方法进行了修改; 一增加了相应产品规格。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：胜利油田胜利泵业潜油电缆厂、河北华通线缆制造有限公司、山东宝世达电
缆有限公司、山东万达电缆有限公司、安徽新亚特电缆集团有限公司。
本部分主要起草人：曲文波、曾纪刚、赵晓峰、杨启曾、巴岩庆、巴文广、徐华胜。 本部分所代替标准的历次版本发布情况为：
-JB/T 5332.2—1991。
III JB/T 5332.2—2011
额定电压3.6/6kV及以下电动潜油泵电缆
第2部分：电动潜油泵引接电缆
1范围
JB/T5332的本部分规定了额定电压3.6/6kV及以下电动潜油泵引接电缆的使用特性、型号、规格、 技术要求和检验。
本部分适用于额定电压3.6/6kV及以下电动潜油（潜水、潜卤）泵机组用引接电缆。引接电缆下端与潜没式电动机接线盒相连，上端与馈电用电力电缆相连。 2规范性引用文件
下列文件中的条款通过JB/T5332 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2951.11一2008电缆和光缆绝缘和护套材料通用试验方法　第11部分：通用试验方法　厚度和外形尺寸测量机械性能试验（IEC 60811-1-1：2001，IDT）
GB/T2952.1一2008　电缆外护层　第1部分：总则 GB/T3048.4一2007　电线电缆电性能试验方法　第4部分：导体直流电阻试验 GB/T3048.5一2007　电线电缆电性能试验方法　第5部分：绝缘电阻试验 GB/T 3048.8—2007 电线电缆电性能试验方法第8部分：交流电压试验（IEC 60060-1：1989,
NEQ)
GB/T4909.2一2009　裸电线试验方法　第2部分：尺寸测量 JB/T5332.1一2011额定电压3.6/6kV及以下电动潜油泵电缆　第1部分：一般规定
3使用特性
3.1额定电压Uo/U为 1.8/3kV和3.6/6kV 3.2电缆导体长期允许工作温度和井下允许环境温度按表2 的规定。 4型号
电缆产品的型号见表1。
表1
名藍称
型号 QYJYEN 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁橡胶内护套镀锌钢带联锁铠装潜油泵引接电缆 QYJYEE 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套镀锌钢带联锁铠装潜油泵引接电缆 QYJYEH 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套镀锌钢带联锁铠装潜油泵引接电缆 QYJYEQ 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套镀锌钢带联锁铠装潜油泵引接电缆 QYJYFQ 聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套镀锌钢带联锁铠装潜油泵引接电缆 QYJYENM 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁橡胶内护套蒙乃尔钢带联锁铠装潜油泵引接电缆
1 JB/T 5332.2—2011
表1 (续)
名 称
型号 QYJYEEM 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套蒙乃尔钢带联锁铠装潜油泵引接电缆 QYJYEHM 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套蒙乃尔钢带联锁铠装潜油泵引接电缆 QYJYEQM 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套蒙乃尔钢带联锁铠装潜油泵引接电缆 QYJYFQM 聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套蒙乃尔钢带联锁铠装潜油泵引接电缆 QYJYENX 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁腈橡胶内护套不锈钢带联锁铠装潜油泵引接电缆 QYJYEEX 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套不锈钢带联锁铠装潜油泵引接电缆 QYJYEHX 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套不锈钢带联锁铠装潜油泵引接电缆 QYJYEQX 聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套不锈钢带联锁铠装潜油泵引接电缆 QYJYFQX 聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套不锈钢带联锁铠装潜油泵引接电缆 5 规格
电缆的规格见表2。
表 2
电缆导体长期 井下允许 20℃绝缘电阻允许工作温度 环境温度 最小值
额定电压 kV 1.8/3 3.6/6
导体标称截面积
型号
芯数
mm? 10，13，16，20
℃ MQ · km
℃
QYJYENM、QYJYEN、
3
QYJYENX
16
175
130
QYJYEEM、QYJYEE、QYJYEEX、 QYJYEHM、QYJYEH、QYJYEHX、 QYJYEQM、QYJYEQ、QYJYEQX
750
1.8/3 3.6/6
10，13，16，20，35
3
QYJYFQM、QYJYFQ、
150
200
QYJYFQX
6 技术要求
6.1电缆的结构尺寸见表3
导体结构及性能应符合 JB/T 5332.1一2011 中表 1 的规定。
表3
额定电压 导体标称截面积 绝缘标称厚度 kV
内护套标称厚度
钢带标称厚度
电缆外形尺寸
mm? 10 13 16 20 35 16 20 35
mm 1.0 1.0 1.0 1.0 1.0 1.5 1.5 1.5
mm 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
mm ≥0.3 ≥0.3 ≥0.3 ≥0.3 ≥0.3 ≥0.4 ≥0.4 ≥0.4
mm ≤12X30 ≤12.5X31 ≤13X36 ≤15X39 ≤17×45 ≤13 X37.4 ≤16 X 40.4 ≤18 X 46.4
1.8/3.6
3.6/6
2
