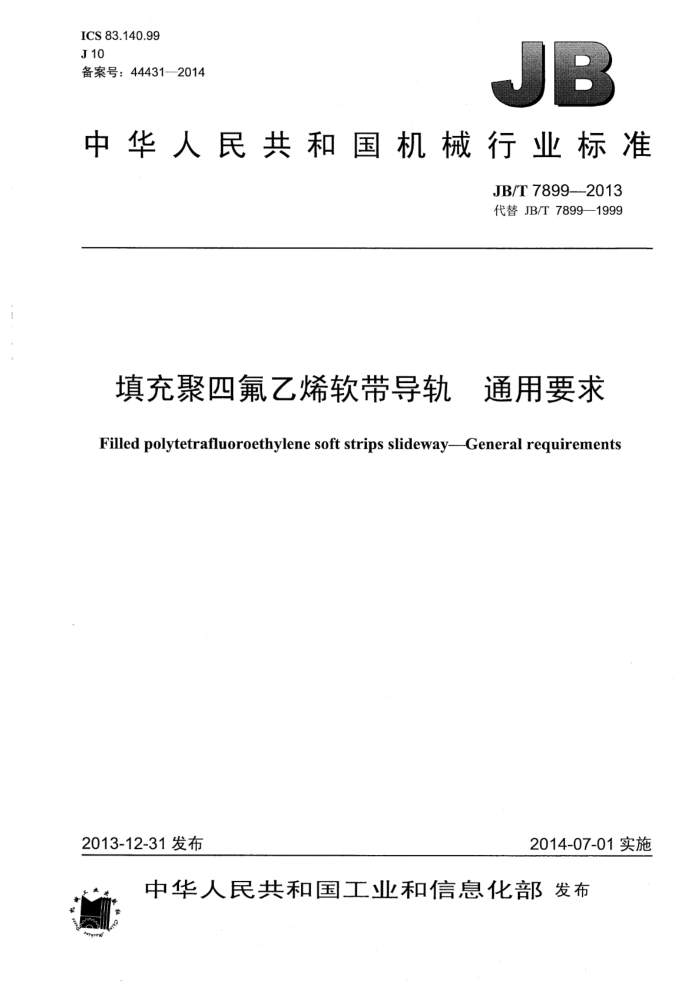

ICS 83.140.99 J10 备案号：44431—2014
中华人民共和国机械行业标准
JB/T7899--2013 代替JB/T7899—1999
填充聚四氟乙烯软带导轨 通用要求 Filled polytetrafluoroethylene soft strips slideway---General requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7899—2013
次
目
前言 1范围. 2 规范性引用文件 3技术要求
II
3.1 软带导轨设计及材料要求， 3.2 外观要求 3.3 黏接要求. 3.4 加工与装配要求表 1 软带导轨与相配导轨的接触指标表2 配合面间的插入深度
国 JB/T7899-2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7899-—1999《填充聚四氟乙烯软带导轨通用要求》，与JB/T7899--1999相比主要
技术变化如下：
删除了部分规范性引用文件（见第2章）；修改了软带导轨设计及材料要求（见3.1，1999年版的第3章和第4章）；增加了外观要求（见3.2）修改了黏接要求（见3.3，1999年版的第5章）；修改了加工与装配要求（见3.4，1999年版的第6章）；删除了检验规则（1999年版的第7章）。
本标准由中国机械工业联合会提出。 本标准由上海材料研究所归口。 本标准起草单位：上海材料研究所、广州市晶邦液压密封技术有限公司上海蓝菱科技发展有限公
司、浙江嘉日氟塑料有限公司。
本标准主要起草人：王文东、李小慧、金石磊、黄国典、王佐宇、于文根。 本标准所代替标准的历次版本发布情况为：
JB/T7899—1995，JB/T7899---1999。
II JB/T7899--2013
填充聚四氟乙烯软带导轨通用要求
1范围
本标准规定了黏接填充聚四氟乙烯软带导轨（简称导轨）的材料、设计、黏接、加工装配的技术要
求。
本标准适用于金属切削机床和测量仪器的软带导轨。其他机械的软带导轨可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7898填充聚四氟乙烯导轨软带 JB/T9876 金属切削机床结合面涂色法的检验及评定
3技术要求
3.1车 软带导轨设计及材料要求 3.1.1软带的质量与性能应符合JB/T7898的规定。 3.1.2黏结软带的导轨材料应符合设计图样的规定。 3.1.3导轨材料性能与硬度要求应符合相关技术条件的规定。 3.1.4导轨的压强一般不大于1.0MPa，局部压强不大于12MPa。 3.1.5软带应黏接在导轨副的短导轨上，黏接前导轨表面的表面粗糙度Ra为1.6um6.3μum。 3.1.6相配导轨上的宽度不小于软带导轨的宽度，其表面粗糙度Ra为0.4um～0.8μm。 3.1.7 软带导轨上的油槽与软带边缘的距离不小于5mm。当采用压力润滑时，油槽深度应小于软带的厚度。 3.2外观要求
导轨表面不应有明显的拉伤和划痕，油孔周边不应出现翘边、划伤等缺陷。 3.3黏接要求 3.3.1 软带黏接时，允许拼接或对接，但接缝应严密，边缘应平直。 3.3.2 黏接应将黏接面清晰干净，不应留有锈斑、油渍和其他污物。 3.3.3 胶黏剂的性能应满足黏结工艺和使用的要求。 3.3.4 涂胶黏剂的表面应干燥，胶层应涂布均匀，固化后的胶层厚度建议为0.08mm～0.20mm。 3.3.5 黏接后应均匀加压0.05MPa～0.10MPa。固化条件按所使用胶黏剂的要求进行确定。 3.3.6 固化后应清除外溢的余胶，切去软带的工艺余量并倒角。 3.3.7 黏接面间不应有脱胶、明显的气泡和移位等缺陷。 3.3.8必要时可按JB/T7898进行剪切强度和剥离强度的检验。 JB/T7899—2013
3.4加工与装配要求 3.4.1软带导轨可用机械加工或手工刮研的方法达到尺寸精度要求，但切削量要小，磨削时应充分冷却。 3.4.2软带导轨（镶条）与相配导轨的接触应均匀，接触指标不应低于表1的规定，接触指标按JB/T9876 规定检验。
表1软带导轨与相配导轨的接触指标
接触指标%
产品精度等级
滑动导轨
位置导轨
全长上 70 65 60
全长上 80 75 70
全宽上 60 45 40
全宽上 70 60 50
高精度级精密级普通级注：只有当宽度上的接触指标达到要求时，才能作长度上的评定。
3.4.3 软带导轨与相配导轨的配合应严密，用0.04mm塞尺在配合面间插入深度不应大于表2的规定。
表2配合面间的插入深度
产品重量
插入深度mm
高精密级
精密及普通级
t
<1 1~10 >10
n 10 15
10 20 25 68
