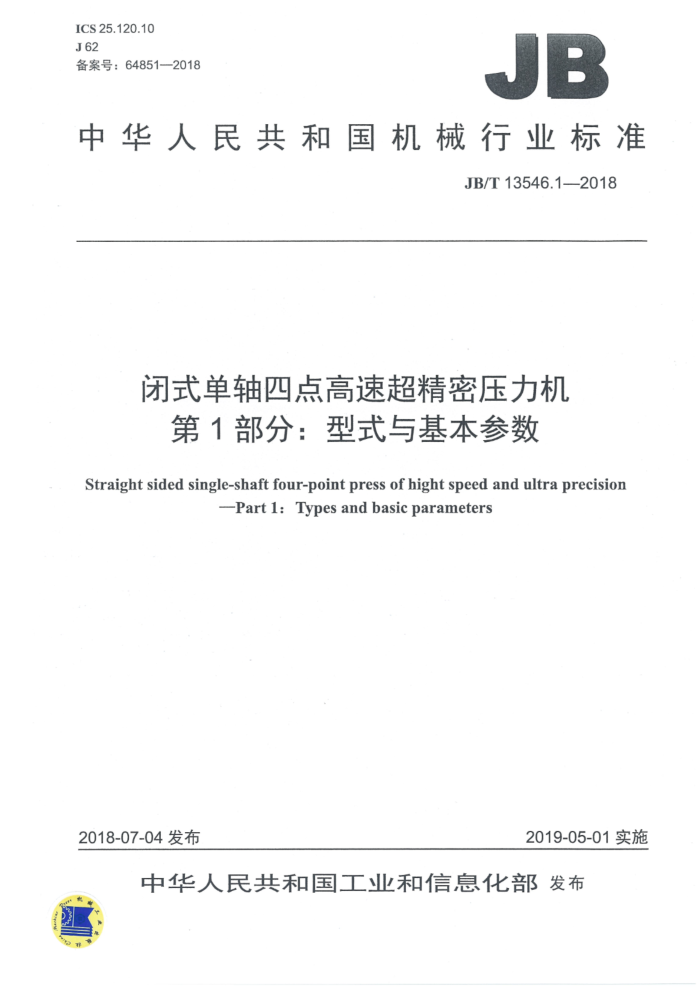

ICS25.120.10 J62 备案号：64851—2018
JB
中华人民共和国机械行业标准
JB/T13546.12018
闭式单轴四点高速超精密压力机
第1部分：型式与基本参数
Straight sided single-shaft four-point press of hight speed and ultra precision
-Part1:Types andbasicparameters
2018-07-04发布
2019-05-01实施
中华人民共和国工业和信息化部发布 JB/T13546.1—2018
目 次
前言 1·范围 2 规范性引用文件 3术语和定义 4 型式...
II
基本参数
5 JB/T13546.1—2018
前 言
JB/T13546《闭式单轴四点高速超精密压力机》分为三个部分：
-第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。
-
本部分为JB/T13546的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：宁波精达成形装备股份有限公司、深圳国技仪器有限公司、厦 厦门正黎明冶金机械
嵊州市机械行业协会、福建省闽旋科技股份有限公司。 本部分 分主要起草人陈泉剑、马娟娟、叶文聪、郑良才郭冰、黄溢忠、楼宇、 刘伟明、朱斌。 本部分为首次发布。
有限公司、
ⅡI JB/T13546.1—2018
闭式单轴四点高速超精密压力机 第1部分：型式与基本参数
1范围
JB/T13546的本部分规定了闭式单轴四点高速超精密压力机的术语和定义、型式、基本参数。 本部分适用于新设计的一般用途的闭式单轴四点高速超精密压力机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法
3 术语和定义
下列术语和定义适用于本文件
3.1
闭式单轴四点高速超精密压力机 straightsided singlershaft fourpoint press ofhight speed and ultra precision
曲柄作用在滑块上的着方点有西圣且只有根主轴的闭式高速超精密压务机。 4型式 4.1 闭式单轴四点高速超精密压力机的型号编制方法应符合GB/T28761的规定。
闭式单轴四点高速超精密压力机的型式如图1所示。
4.2
山
图1 JB/T13546.1—2018
5基本参数
5.1 闭式单轴四点高速超精密压力机的主参数为公称力。 5.2 闭式单轴四点高速超精密压力机的基本参数应符合表1的规定。
表1
参数名称
参数值 3 000 3 30 160~350 520 100 2300×900 2300×1000
公称力PkN 公称力行程S mm 滑块行程Smm 滑块行程次数nmin" 最大装模高度Hmm 装模高度调节量AHmm 滑块底平面尺寸（AXB） mm 工作台板上平面尺寸（CXD） mm 侧面开口宽度Emm
2 000 3 30 160~350 480 100 1800×760 1800×1000
4 000 3 30 160~350 600
100 2800×1000 2800×1200
470
470
600
2 中华人民共和国
机械行业标准
闭式单轴四点高速超精密压力机第1部分：型式与基本参数
JB/T 13546.12018
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·8千字 2019年5月第1版第1次印刷
定价：12.00元
*
书号：15111·15261 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
JB/T13546.1-2018
