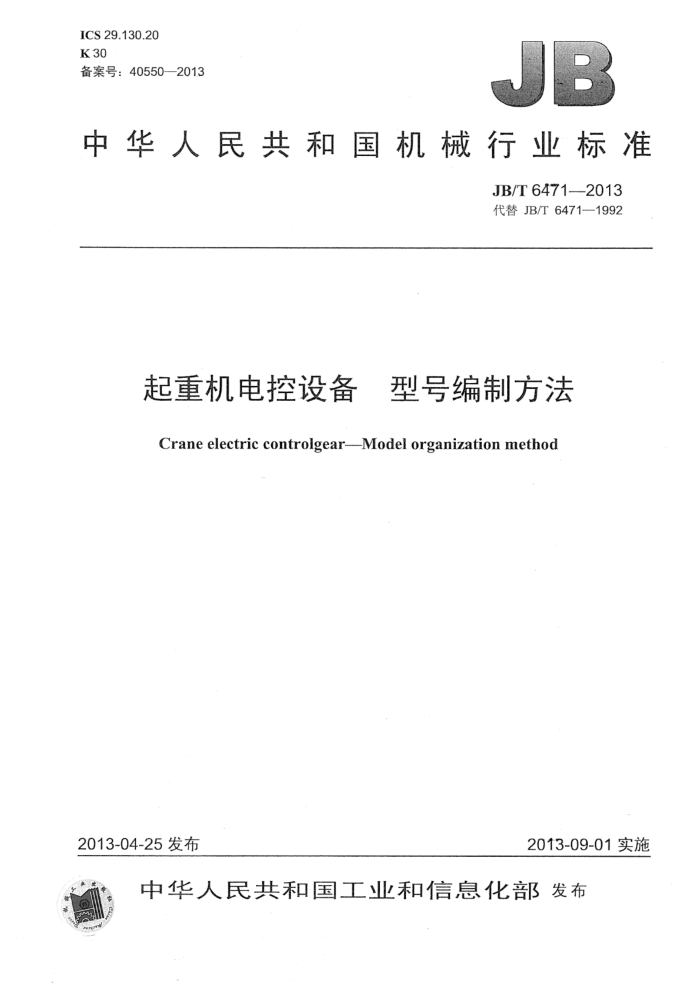

ICS29.130.20 K30 备案号：405502013
中华人民共和国机械行业标准
JB/T64712013 代替JB/T6471—1992
起重机电控设备 型号编制方法 Crane electric controlgear--Model organization method
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T6471—2013
目 次
前言
1I
范围... 2 型号编制原则.. 3 型号编制方法 3.1型号的分类... 3.2Q类电控设备的型号编制方法 3.3R类成套电阻器的型号编制方法 3.4型号的特定代号 4型号编制示例附录A（资料性附录）型号编制示例
/ JB/T6471—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T6471-1992《起重机电控设备产品型号编制方法》，与JB/T64711992相比主要技
术变化如下：
修改了型号的编制原则；修改了型号中部分字母的含义；一删除了型号中的辅助规格代号；增加了附录A。
本标准由中国机械工业联合会提出。 本标准由沈阳电气传动研究所归口。 本标准起草单位：沈阳电气传动研究所、上海共久电气有限公司、上海神伯瑞电控设备有限公司、
天水长城自动化系统有限公司。
本标准主要起草人：杨秀东、王宪权、郭伟文、马彦宏。 本标准于1992年6月首次发布，本次为第一次修订。 JB/T6471—2013
起重机电控设备 型号编制方法
1范围
本标准规定了起重机电控设备（以下简称电控设备）的型号编制原则、型号编制方法及型号编制示
例。
本标准适用于电控设备的型号编制。
2型号编制原则
2.1 型号的命名应力求简明。 2.2 完整的型号，只能代表一种电控设备。 2.3 型号由大写汉语拼音字母（以下简称字母）和阿拉伯数字（以下简称数字）组成。 2.4 企业具有自主知识产权的电控设备，型号可包含企业特征代号。
3型号编制方法
3.1型号的分类
用字母Q表示除起重机成套电阻器（以下简称成套电阻器）以外的各种电控设备，用字母R表示成套电阻器。 3.2Q类电控设备的型号编制方法 3.2.1 型号的组成及形式
Q类电控设备型号由Q加特征代号、设计序号、品种代号、规格代号和附加代号组成，其具体组成形式如图1所示。
1 21 3 14 15 67
附加代号规格代号品种代号设计序号特征代号
图1
3.2.2 型号中各代号的含义 3.2.2.1 特征代号
特征代号表示电控设备的系统工作原理或功能，用字母表示。常用字母及含义见表1。 JB/T64712013
表1
字母 A B c D G H J K M
含义
字母 N P R s T V W x z
含义
按钮站保护柜起重电磁铁电动葫芦单梁控制箱（柜）高压转子晶闸管调速 “自激能耗”制动调速电动葫芦控制箱照明
“他激能耗”制动调速变频调速电阻调速控制柜电动葫芦双梁控制箱（柜）控制台调压调速涡流制动器调速信号、检测直流
3.2.2.2 设计序号
设计序号表示电控设备的设计先后顺序，用数字表示。 3.2.2.3 品种代号
在同一系列产品中，品种代号表示电控设备所控制的机构或其他基本特征，用字母或数字表示。 两种主要电控设备型号中品种代号字母或数字及含义如下：
保护柜（屏）用A、B、C、D、E表示控制1台、2台、3台、4台、5台电动机； -控制柜（屏）用S、Y、Z、H、F表示控制起升、平移、抓斗、回转和变幅机构。
其他电控设备可企业自定义。 3.2.2.4 规格代号
规格代号表示电控设备的主要参数（如电流规格），也可表示起重机的主要参数，用数字表示。 规格代号推荐使用以下的表示方式：
轻小型电控设备表示被控起重机吨位（t）或电动机功率（kW)；控制台用三位数字表示额定电流10A、25（32）A、63（60）A控制器的组数；按钮站表示按钮数。
其他电控设备表示主接触器额定电流规格。 3.2.2.5附加代号
附加代号表示电控设备的辅助特征。如控制电路额定电压、结构型式和功能等。 附加代号的第一部分通常用一位数字表示电控设备控制电路额定电压，数字代号及含义见表2。
表2
数字 1 2 3 4
含义小于50V 交流220V 交流380V 直流220V
附加代号的第二部分通常用字母表示电控设备的结构型式，字母代号及含义见表3。
2 JB/T6471—2013
表3
字母 F G P x
含义防雨柜柜屏箱
附加代号的第三部分通常用数字表示被控电动机台数、过电流继电器组合或线路方案代号等功能。 当表示过电流继电器组合时，1～49为瞬时过电流继电器组合，50以上为反时限过电流继电器组合。 3.3R类成套电阻器的型号编制方法 3.3.1型号的组成及形式
R类成套电阻器型号由R加特征代号、设计序号、品种代号、规格代号、箱数和电阻元件代号组成，其具体组成形式如图2所示。
R口2日-AE
电阻元件代号箱数规格代号品种代号设计序号特征代号
图2
3.3.2 2型号中各代号的含义 3.3.2.1特征代号
特征代号表示成套电阻器所匹配的电控设备系统的工作原理或功能，用字母表示。常用字母及含义见表4。
表4
字母 D F J K N P
含义
含义
字母 s 7 v W Y Z
平移电流控制两挡反接制动 “自激能耗”制动调速凸轮（一相开路） “他激能耗”制动平移频率控制
单相反接制动凸轮调压调速涡流制动器调速平移抓斗
3.3.2.2 设计序号
设计序号表示成套电阻器的设计先后顺序，用数字表示。
3 JB/T6471—2013
3.3.2.3 品种代号
品种代号表示成套电阻器的接电持续率，用数字表示。 品种代号的数字及含义为1、2、4、6分别表示接电持续率为15%、25%、40%、60%。
3.3.2.4规格代号
规格代号表示成套电阻器所匹配电动机的机座号，应用电动机的完整机座号表示。也可同时表示出电动机的极数及降容使用的信息。 3.3.2.5 箱数
用数字表示成套电阻器的箱数。 3.3.2.6 电阻元件代号
电阻元件代号表示电阻元件的材料，用字母表示。字母代号及含义见表5。
表5
字母 B D x
含义康铜（镍铬）丝材料
铁铬铝材料不锈钢材料
3.4型号的特定代号
在特殊环境中使用的电控设备，可在电控设备全型号后面加注特定的通用代号，例如：湿热带环境条件使用的电控设备加“TH”，热带环境条件使用的电控设备加“T”等。
型号编制示例
4
型号编制示例参见附录A。 JB/T6471—2013
附录A （资料性附录）型号编制示例
示例1： QR1S-150/3G1TH 含义：起重机电阻调速控制柜，第1系列，起升机构用，主接触器额定电流150A，控制电路额定电压交流380V，
控制一台电动机，湿热带环境使用。
示例2： QB2C-160/2F1 含义：起重机保护柜，第2系列，控制3台电动机，主接触器额定电流160A，控制电路额定电压交流220V，防雨
柜，第1种过电流继电器组合。
示例3： QT1-112/39 含义：起重机控制台，第1系列，额定电流10A、25（32）A的控制器各1组，63（60）A的控制器2组，线路方
案代号39。
示例4： QK3-10/1X 含义：起重机电动葫芦控制箱，第3系列，起重量10t，控制电路额定电压为安全电压等级。 示例5： RS54-355L1-10J/12D 含义：起重机成套电阻器，单相反接制动系统用，第5系列，接电持续率40%，配YZR355L1-10型电动机，降容
使用，电阻器为12箱，选用铁铬铝电阻元件。
