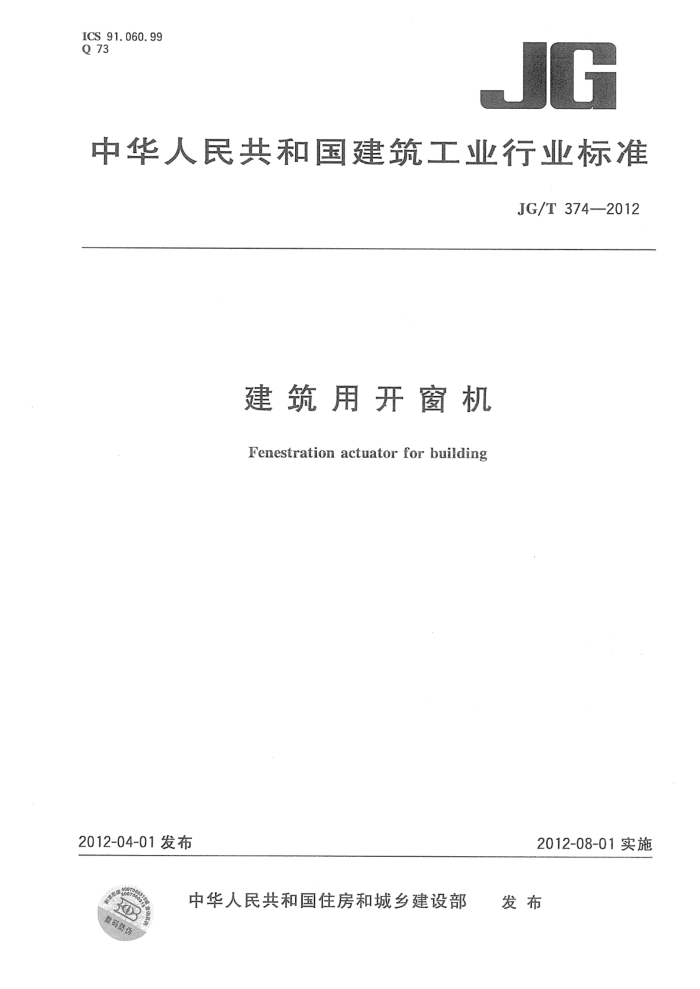

ICS 91.060.99 Q 73
F
中华人民共和国建筑工业行业标准
JG/T374—2012
建筑用开窗机
Fenestration actuator for building
2012-08-01实施
2012-04-01发布
中华人民共和国住房和城乡建设部 发布 JG/T374—2012
目 次
前言
II
范围规范性引用文件
1
2
3 术语和定义
分类、代号和标记 5 一般要求
4
要求 7 试验方法 8 检验规则
6
a
11 12
O
标志、包装、运输和贮存 JG/T 374—2012
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：长春阔尔科技股份有限公司。 本标准参加起草单位：广东坚朗五金制品股份有限公司、机械工业第九设计研究院有限公司、深圳
市秦泰智能窗控技术有限公司、吉林省腾跃装饰装潢有限公司。
本标准主要起草人：刘建宏、杜万明、王喜邦、宋新平、周振全、赵哲、吕宏伟、张伟、赵洪将、呼烨。 JG/T374—2012
建筑用开窗机
1范围
本标准规定了开窗机产品的术语和定义、分类、代号和标记、一般要求、要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于工业与民用建筑中的电动和手动开窗机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 1173 铸造铝合金 GB/T1220 不锈钢棒 GB/T 2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T 3077 合金结构钢 GB4208 3外壳防护等级（IP代码） GB 4706.1—2005 家用和类似用途电器的安全第1部分：通用要求 GB/T 5231 加工铜及铜合金化学成分和产品形状 GB 5237.1- -2008 铝合金建筑型材 第1部分：基材 GB 5237.2—-2008 铝合金建筑型材 第2部分：阳极氧化、着色型材 GB 5237.3-2008 铝合金建筑型材 第3部分：电泳涂漆型材 GB5237.4—2008 铝合金建筑型材 第4部分：粉末喷涂型材 GB 5237.5--2008 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB/T 6388 运输包装收发货标志 GB/T6461 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T12325 电能质量供电电压偏差 GB12350—2009 小功能电动机的安全要求 JG/T227-—2007 车库门电动开门机
术语和定义
3
下列术语和定义适用于本文件。
3. 1
开窗机 Lfenestration actuator 由机械传动单元与控制单元组成或由机械传动单元单独实现建筑用窗启闭的装置。
3. 2
开窗机控制装置 fenestrationactuatorcontroller 用于控制开窗机工作的装置（简称控制装置）。 JG/T374—2012
3.3
消防型开窗机 firecontrolactuator 用于满足消防要求的开窗机。
3. 4
通风型开窗机 ventilating actuator 用于排放烟尘及通风功能的开窗机。
3.5
电动开窗机 electric actuator 由电力驱动控制建筑用窗启闭的装置。
3. 6
手动开窗机 manual actuator 由手动操作机械传动单元实现建筑用窗启闭的装置。
3.7
分体式开窗机 splitactuator 由开窗和驱动两个独立单元组成的手动开窗机。
3.8
联体式开窗机 integrityactuator 由开窗和驱动两个单元集合成一体组成的手动开窗机。
3. 9
链条式开窗机 chainactuator 通过驱动装置实现链条往复运动的开窗机。
3. 10
推杆式开窗机 linear splindleactuator 通过驱动装置实现螺杆往复运动的开窗机。
3. 11
齿条式开窗机 gear rack actuator 通过驱动装置实现齿条往复运动的开窗机。
3.12
蜗轮蜗杆式开窗机 worm-and-gear actuator 通过驱动装置实现蜗杆带动蜗轮旋转的开窗机。
3.13
剪刀式开窗机 scissoractuator 通过驱动装置实现曲臂做剪刀式运动的开窗机。
分类、代号和标记
4
4.1 分类、代号 4. 1. 1 按用途分为：
a) 通风型代号为F； b) 消防型代号为X。
4. 1.2 按驱动方式分为：
a) 电动代号为D； b) 手动代号为S。 2
