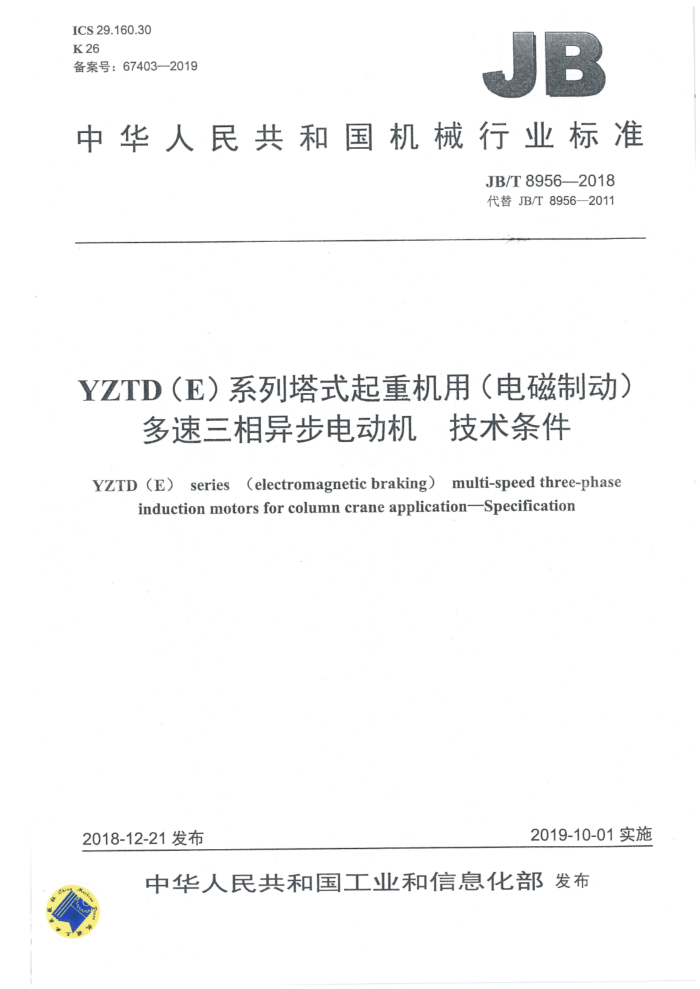

ICS29.160.30 K26 备案号：67403—2019
中华人民共和国机械行业标准
JB/T8956-2018 代替JB/T8956—2011
YZTD（E）系列塔式起重机用（电磁制动）
多速三相异步电动机技术条件 YZTD (E) series (electromagnetic braking) multi-speed three-phase
induction motors for column crane application-Specification
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T8956--2018
目 次
前言范围 2规范性引用文件 3型式、基本参数与尺寸。 4技术要求 5试验方法 6检验规则.. 6.1检验分类.. 6.2检查试验 6.3型式试验 7标志、包装及保用期.
一
1
O
12 12 12
,12 13 13
图1IM1001、IM1003机座带底脚、端盖上无凸缘的单铁心结构电动机图2IM3001、IM3003卧式安装、机座不带底脚、端盖上有凸缘的电动机（机座号112～180）及IM3011、 IM3013立式安装、机座不带底脚、端盖上有凸缘轴伸向下的电动机（机座号112～250）
中
6
表1结构及安装型式表2.双速电动机额定功率、同步转速与机座号的对应关系表3单铁心结构三速电动机额定功率、同步转速与机座号的对应关系表4双铁心结构三速电动机额定功率、同步转速与机座号的对应关系表5电动机的外形尺寸、安装尺寸及公差（一）表6电动机的外形尺寸、安装尺寸及公差（二）表7双铁心结构电动机的安装尺寸、外形尺寸及公差. 表8轴伸键的尺寸及公差表9轴伸长度一半处的径向圆跳动公差表10径向及轴向圆跳动公差. 表11 平面度公差. 表12对称度公差表13电气性能保证值的容差. 表14，各发热部位的温升限值或允许温度表15不同轴中心高H（mm）用振动位移、速度和加速度表示的振动强度限值（方均根值）表16空载时最大A计权声功率级的噪声值表17试验项目. 表18出线端标志
.10 .10 .. 11 11 13
2 JB/T8956-—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8956一2011《YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机技
术条件》，与JB/T8956一2011相比主要技术变化如下：
引用文件更新为当前现行版本；一增加引用了GB/T756《旋转电机圆柱形轴伸》、GB/T1096《普通型平键》、GB/T1958《产品几何量技术规范（GPS）几何公差.检测与验证》、GB/T2423.4《电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）》，删除了GB/T12665《电机在一般环境条件下使用的湿热试验要求》； -增加了数据表表题；修改了表5机座号160～225K尺寸和表6机座号112～250S尺寸的数值（见表5和表6，2011 年版的表5和表6）；修改了表8轴伸键的键宽公差（见表8，2011年版的表8）；修改了4.15及表15电动机的振动（见4.15，2011年版的4.14）； -增加了对电动机旋转方向的要求（见4.29）。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所、安徽皖南电机股份有限公司、佳木斯电机股份有限
公司、江西江特电机有限公司、四川宜宾力源电机有限公司、新乡市通用电机有限公司。
本标准参加起草单位：潍坊市电机一厂有限公司、中国长江航运集团电机厂。 本标准主要起草人：尚志奎、李霞、王殿友、张国彦、王丽萍、王卫平、向仕友、赵久魁、任爱冬、
柏皓光、陈长燕。
本标准所代替标准的历次版本发布情况为：
-JB/T8956—1999、JB/T8956--2011。
II JB/T8956---2018
YZTD（E）系列塔式起重机用（电磁制动）
多速三相异步电动机技术条件
1范围
本标准规定了YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本标准适用于塔式起重机用（电磁制动）及其他建筑机械电力传动用多速笼型三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T755 旋转电机定额和性能 GB/T756 旋转电机圆柱形轴伸 GB/T 757 旋转电机圆锥形轴伸 GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032 三相异步电动机试验方法 GB/T 1096 普通型平键 GB/T 1958 产品几何量技术规范（GPS）几何公差检测与验证 GB/T1971 旋转电机线端标志与旋转方向 GB/T1993 旋转电机冷却方法 GB/T2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） GB/T4772.1 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1 旋转电机噪声测定方法及限值：第1部分：旋转电机噪声测定方法 GB/T10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12351 热带型旋转电机环境技术要求 GB20237起重冶金和屏蔽电机安全要求 GB/T21975起重及冶金用三相异步电动机可靠性试验方法 GB/T22719.1 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 JB/T8956—2018
3型式、基本参数与尺寸
3.1电动机型号表示方法如下：
YZTD（E）200L 4/8/32
S
S表示双铁心，单铁心省略极数（高/中/低）机座长度代号，L表示长机座轴中心高为200mm 塔式起重机用（电磁制动）多速三相异步电动机
3.2、电动机外壳防护等级为IP44，带有内通风的防护等级为IP23，接线盒防护等级为IP54（按GB/T 4942.1的规定）。 3.3电动机冷却方法为IC411，也可为IC01或IC416（按GB/T1993的规定）。
3.4电动机的结构及 专型式为IM1001IM1003IM300LIM3003.IM3011、IM3013（按GB/T997 的规定》 并按本标准表！的规定确定，或按效方技术协议另行给定
结构及安装型式
结构及安装型立
电号
制造范围（机座号）
IM100
112~160 180250 112~160
IM1003
M3001
IM3003
180
IM3011
112~160
IM3013
180~250
3.5电动机的工作制分为S3、S4及S5 二种类型（按GB/T755的规定）。基准工作制：高速、中速
为S340%，低速为S325%（即工作制为S3，基准负载持续率分别为40%、25%，每一工作周期为 10min）。非基准工作制时的功率，由制造商另行给定。 3.6电动机的额定电压为380V，额定频率为50Hz。 3.7电动机分为双速、三速两种类型，双速电动机中4极/8极的为单绕组，定子绕组的接法可为2YI△，
其他极数比的为两套绕组，定子绕组的接法可为Y/Y，电动机有6个接线端子；三速电动机中单铁心结构的为两套绕组，定子绕组的接法可为△/YY/Y，其中4极/6极/24极的可为Y/Y/Y接法，双铁心结构的为
3套绕组，定子绕组的接法可为Y/Y/Y，电动机有九个接线端子。 3.8电动机在电源相序相同时，变极后其转向应一致。 3.9E 电动机在基准工作制时的额定功率、同步转速与机座号的对应关系，双速电动机应符合表2的规
定，单铁心结构的三速电动机应符合表3的规定，双铁心结构的三速电动机应符合表4的规定。
2 JB/T8956--2018
表2双速电动机额定功率、同步转速与机座号的对应关系
同步转速 r/min 1500/500 功率 kw 2.2/1.1 3.7/1.5 5.5/2.2 7.5/3.0 (11/3.7) 11/3.7 15/5.5
机座号
1500/750
1500/375
2.2/1.5 3.7/2.2 5.5/3.7 7.5/5.5
112M 132M1 132M2 160M 160L 180L 200L 225M 250M
5.5/1.5 7.5/2.2 (11/3.0) 11/3.0 15/4.0 20/5.5 25/7.5
11/7.5 15/11
注1：带括号的为保留规格。 注2：M后面的数字1、2分别代表同一机座号和转速下的不同功率。
表3！ 单铁心结构三速电动机额定功率，同步转速与机座号的对应关系
同步转速 r/min
机座号
1500/1000/250
1500/750/187
功率 kw
200L1 200L2 225M 250M
11/11/3.2 15/15/3.7 22/22/5.5
11/11/2.7
15/15/3.5 22/22/5.5
注：L后面的数字1、2分别代表同一机座号和转速下的不同功率。
表4双铁心结构三速电动机额定功率、同步转速与机座号的对应关系
同步转速 r/min
机座号
3000/1500/375
3000/1500/273
1500/1000/250
1500/750/187
功率 kw
160L 180L 200L1 200L2
11/11/3.0 15/15/5.5 24/24/5.4 （30/30/7.5)
11/11/2.2 15/15/3.0 22/22/4.0
11/11/3.2 15/15/3.7 (24/24/5.4)
15/15/3.5
3 JB/T8956—2018
表4双铁心结构三速电动机额定功率、同步转速与机座号的对应关系（续）
同步转速 r/min
机座号
3000/1500/375
3000/1500/273
1500/750/187
1500/1000/250
功率 kw
225M 250M
30/30/7.5
30/30/5.5
24/24/5.4
24/24/5.4 30/30/7.5
注1：带括号的为保留规格。 注2：L后面的数字1、2分别代表同一机座号和转速下的不同功率 S4、S5及其他工作制时的额定功率按基准工作制时的额定功率的实际温升值确定，由制造商在产
品样本中给出。 3.10电动机的尺寸及公差（按GB/T4772.1的规定）应符合以下规定：
电动机的安装尺寸及公差应符合本标准表5、表6的规定，外形尺寸（单铁心）参考本标准表
表6的规定，尺寸符号如本标准图图2所示，机座号为112—160的为圆柱形轴伸，机座号为180～250的为圆锥形轴伸：圆程形轴伸可由用户与制造商协商确定，又 双铁心结构的C
尺寸和外形尺手按本标准表制造， ，制造商应在产品样本中给出 JB/T8956—2018
CH
1 4 4 0 0 0 0 SE6 CH SEE 8 4 4 O1S $09 VH 8 0 3 2 3
5 0 0 35 0 0 4 OIS 0 5 0 4 4
E B 0 5 真 OW ZI 91W
0 4 5 sis
?O ?T ?oz 1 .
本 时 2 stl 0 4
03
一
丰香 时 2 8 0 0 -0-5-0 烟
N'o
0
平崋 时 2 3 4 0 —-9-0 楼 0 9E0'0-
0
8
丰潭 0 4 6
O
99
0 9t0 8 0
1
本香兰 LE0F 0F 050F 林 8
E
O
1
3
E
3
熬
"OO
EX9EW E EX8t 1 9t00+
1
D
D
1
平清
38 4 5 8 8 OL 傅 0zF 0F 0 *崋 时 2 8 0 m 3 0 平宝 时 0 0 0 3 IIE
D
O1:E
0
一
SL0F
潮雅 湘尊 050F 平香 十 5 801 0 S6E1 0 3 平 A2 0 912 2 0 81E 6 900
Fa
WOS
Z E
NS2
机 座 号
11
