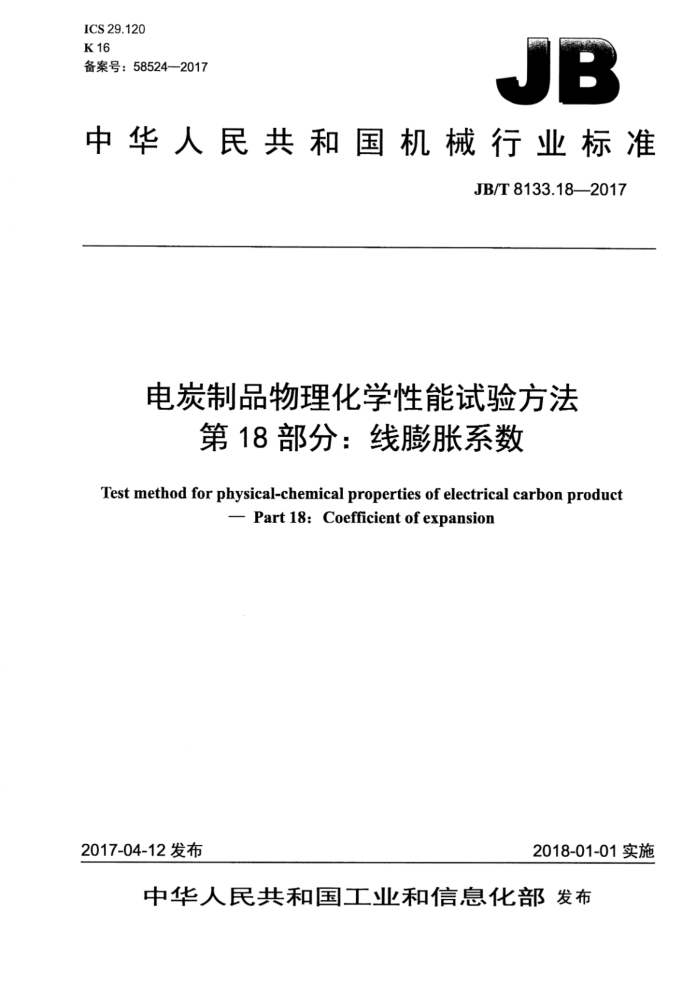

ICS29.120 K16 备案号：585242017
JB
中华人民共和国机械行业标准
JB/T8133.182017
电炭制品物理化学性能试验方法
第18部分：线膨胀系数
Test method for physical-chemical properties of electrical carbon product
Part 18: Coefficient of expansion
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T8133.18—2017
目 次
前言 1范围. 2 规范性引用文件 3试验设备. 4 试验条件. 5 试验步骤
II -
结果计算..
6 JB/T8133.18-2017
前言
JB/T8133《电炭制品物理化学性能试验方法》分为十八个部分：
第1部分：试样加工技术规定；第2部分：电阻率；第3部分：洛氏硬度；第4部分：肖氏硬度；
一第5部分：刷体与软接线联接处的联接电阻；一第6部分：电刷软接线的脱出拉力；
第7部分：抗折强度；第8部分：抗压强度；第9部分：抗拉强度；第10部分：径向抗压强度；一第11部分：炭柱常态电阻及变性；第12部分：炭柱热态电阻：第13部分：炭柱机械强度；第14部分：体积密度；第15部分：气孔率；第16部分：硫含量；第17部分：灰分含量；第18部分：线膨胀系数。 本部分为JB/T8133的第18部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分起草单位：哈尔滨电碳研究所、哈尔滨电碳厂。 本部分主要起草人：陈明礼、马晓妹、李春亭、李婉秋、石艳娟。 本部分为首次发布。
-
II JB/T8133.18—2017
电炭制品物理化学性能试验方法
第18部分：线膨胀系数
1范围
JB/T8133的本部分规定了电炭制品线膨胀系数的试验方法。 本部分适用于石墨及密封材料在室温1000℃的温度范围内线膨胀系数的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8133.1一2013电炭制品物理化学性能试验方法第1部分：试样加工技术规定
3试验设备
试验设备应符合以下要求：
测量温度范围为室温～1100℃的任何型号石英线膨胀仪或同类设备：提供特殊的相匹配的K型热电偶，线膨胀仪的电炉温度梯度的允差为士2℃；线性数字位移传感器：
—保护性气体/真空泵；一千分尺，精度为0.01mm。
4试验条件
4.1试样加工按JB/T8133.1-2013的规定，试样尺寸及形状由支架系统确定，一般为圆柱形，直径为 5mm~g10mm，长度为50mm~60mm，长度极限偏差为±0.05mm。 4.2试样两端面必须光滑、平行，其表面粗糙度为Ra1.6μm，平行度误差小于或等于0.06mm。 4.3取样数量应不少于3个。
5试验步骤
5.1# 检查试样是否符合要求，并记录试样原长度Lo° 5.22 将试样置于石英托管的中心位置（试样长度可用垫片调节）。热电偶应在试样的中间位置。 5.3石英托管位于炉体中间的等温区部位。 5.4打开线膨胀仪给予足够的时间（一般是15min）让试样在线膨胀仪内达到热平衡。 5.5测量试验起始温度To，并记录。 5.6缓慢升高试验温度至所需要温度，温度为350℃以下时升温速度为2℃/min，温度为350℃1000℃ 时升温速度为5℃/minl。记录试验温度T，同时测量该试验温度下的试样长度L。 5.7在设定起始温度及试验温度时，应恒定30min，以保证试样与炉体的温度基本一致。
1 JB/T8133.18-2017
5.8 3当试验温度超过200℃时，应进行水冷却及通入保护性气体或抽真空以避免试样发生氧化反应或损坏而影响测试。 5.9 9试验结束后，温度降到室温时关闭水、保护性气体（或真空泵）及线膨胀仪。
6 结果计算
线膨胀系数按公式（1）计算。
Ly - Lo
(1)
α = Lo (Ti- To)
式中： α 线膨胀系数，单位每摄氏度（℃-I）； Li 试样在试验温度下的长度，单位为毫米（mm）； Lo 一试样在起始温度下的长度，单位为毫米（mm）； T, 试验温度，单位为摄氏度（℃）： T。一试验起始温度，单位为摄氏度（℃）。
