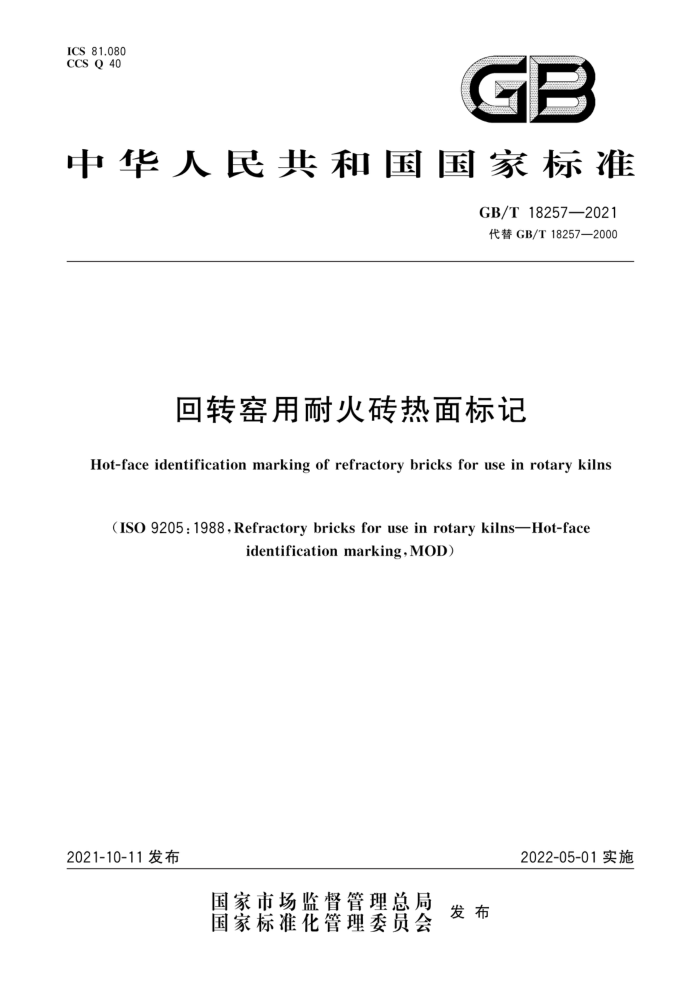

ICS 81.080 CCS Q 40
GB
中华人民共和国国家标准
GB/T18257—2021 代替GB/T18257—2000
回转窑用耐火砖热面标记
Hot-face identification marking of refractory bricks for use in rotary kilns
(ISO 9205: 1988, Refractory bricks for use in rotary kilns—Hot-face
identification marking,MOD)
2022-05-01实施
2021-10-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T18257—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T18257一2000《回转窑用耐火砖热面标记》。与GB/T18257一2000相比，主要技术变化如下：
更改了适用范围，删除了“适用于不同窑径用耐火砖的辨认”（见第1章，2000年版的第1章）；删除了窑筒体内径识别（见2000年版的4.3）；增加了沟槽辨认标记组合（见4.2.3）；更改了色标法（见4.3，2000年版的5.1）；删除了各种窑筒体内径的色标（见2000年版的5.2）。
-
本文件修改采用ISO9205：1988《回转窑用耐火砖热面标记》。 本文件与ISO9205：1988相比，在结构上有较多调整。两个文件之间的结构编号变化对照一览表
见附录A，
本文件与ISO9205：1988相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单线（I)进行了标示。这些技术差异及其原因一览表见附录B。
本文件做了下列编辑性改动：
将标准名称改为《回转窑用耐火砖热面标记》 用“A、B、C、D”分别代替了“H、L、A、B”（见图1)；删除了图1中的“注”；用标引序号代替了文字表述（见图1）；增加了附录A（资料性）本文件与ISO9205：1988相比结构编号对照情况；增加了附录B（资料性）本文件与ISO9205：1988的技术差异及其原因，
本文件由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本文件起草单位：中国建材检验认证集团股份有限公司、冶金工业信息标准研究院、郑州建信耐火
科技有限公司、辽宁中镁高温材料有限公司、郑州申亚耐火材料有限公司、新密市正兴耐火材料有限公司、云南濮耐昆钢高温材料有限公司。
本文件主要起草人：司国栋、邓丽娜、易帅、陈美娜、王晓远、慕松坡、曾鲁举、孟凡昌、王树山、 张志远、张志恒、周俊有、周星辉、朱发金、鲁志燕。
本文件于2000年首次发布，本次为第一次修订。
I GB/T18257—2021
回转窑用耐火砖热面标记
1范围
本文件规定了回转窑用耐火砖热面的标记方法，本文件适用于回转窑用耐火砖的热面标记设计及选用。
规范性引用文件
2
本文件没有规范性引用文件。
3 术语和定义
本文件没有需要界定的术语和定义。
4 技术要求
4.1 总则
回转窑用耐火砖热面标记通常采用沟槽法。根据需要可采用色标法作为补充标记注：是否需要色标由供需双方商定。
4.2 沟槽法 4.2.1 沟槽类型
为了便于辨认，每种沟槽的形状应不同，并深人砖体。所有槽口周边应呈弧形。图1给出了三种沟槽形状，可任选其中一种。沟槽的尺寸不做规定。 4.2.2 标记位置
沟槽应位于耐火砖热面中心线上或距该中心线约66mm的直线上，如图1所示。
1 GB/T 18257—2021
单位为毫米
66
66
标引序号说明：
沟槽标记中心线；砖的中心线和标记中心线：
I 2 A 大小端距离；
B 砖宽；
大端尺寸； D 小端尺寸。
C
图1沟槽类型和位置
4.2.3 沟槽辨认标记组合
图2给出了四种沟槽组合，每种砖型可任选其中一种，同一环中的不同砖型应选择不同形式的沟槽组合以便于区分。
2 GB/T18257—2021
单位为毫米
a
b
00
d)
c)
标引序号说明：
砖的中心线和标记中心线。
图2沟槽辨认标记组合
4.3 色标法
采用色标法是对4.2沟槽法的补充。色彩标记应在发运之前涂在耐火砖的热面上，标记颜色可从白色、黄色、红色、绿色、蓝色中选择，所选颜色应与耐火砖本体颜色形成较大的对比，使其能够清晰地被辨认。
3 GB/T 18257—2021
附录A （资料性）
本文件与IS09205：1988相比结构编号对照情况
表A.1中给出了本文件与ISO9205：1988的结构编号对照一览表
表A.1 本文件与IS09205：1988结构编号对照情况
对应ISO标准结构编号
本文件结构编号
1 2 3 4 4.1 4.2 4.2.1 4.2.2 4.2.3 4.3 附录A 附录B
1 2 一一 3 4 4.1 4.2 一 5.1,5.2 一一 4.3
4
