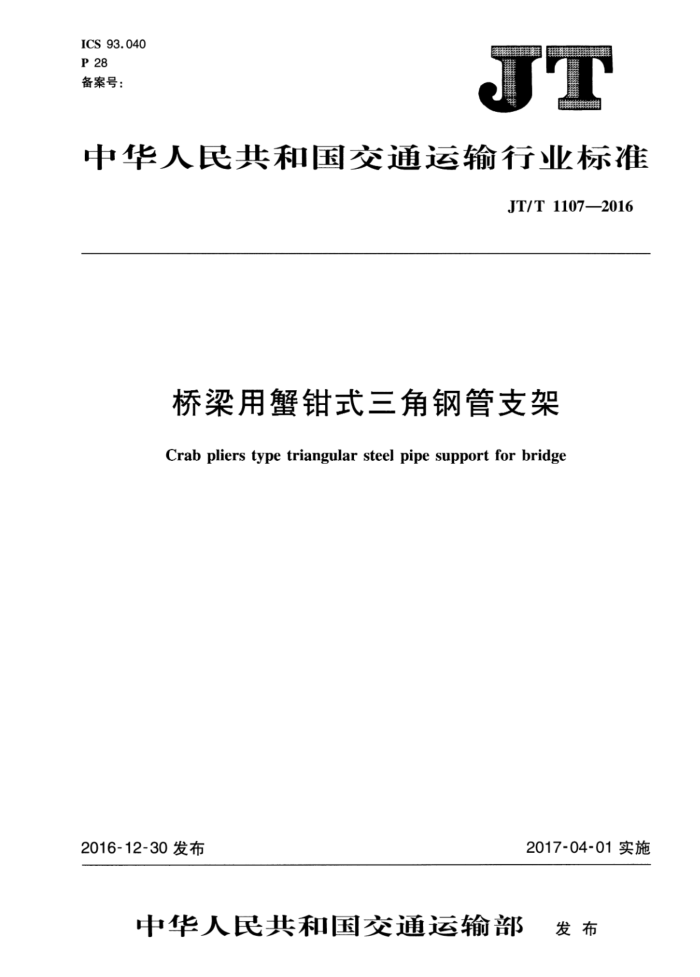

TT
ICS93.040 P 28 备案号：
中华人民共和国交通运输行业标准
JT/T1107—2016
桥梁用蟹钳式三角钢管支架
Crab pliers type triangular steel pipe support for bridge
2016-12-30发布
2017-04-01实施
中华人民共和国交通运输部 发布 JT/T1107—2016
目 次
1
前言引言
范围 2 规范性引用文件 3 术语和定义 4 结构形式和规格 5 技术要求 6 试验方法 7 检验规则 8 标志、包装、运输和储存附录A（资料性附录） 自锁接头连接附录B（资料性附录） 蟹钳三角支架结构组合形式附录C（规范性附录） 杆件形位公差附录D（规范性附录） 二角构件桁架单元及蟹钳接头力学性能试验方法
1
10
T JT/T1107—2016
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准主要起草单位：浙江中交科技有限公司、浙江省交通工程建设集团有限公司。 本标准参加起草单位：浙江金筑交通建设有限公司、浙江省嘉维交通科技发展有限公司、浙江省交
通规划设计研究院、杭州市市政工程集团有限公司、杭州中车车辆有限公司、杭州市交通工程集团有限公司、宁波诺丁汉大学。
本标准主要起草人：陈合富、郑竞友、赵明朝、来伟新、申屠德进、金德均、张明文、单光炎、史久文、周松国、颜东锋、娄亮、周是今、叶水标、吕景飞、曾先才、刘向阳、陈小亮、俞申伟、章立、董鑫、虞华炜、郭佳佳、陆明彦。
Ⅲ JT/T1107—2016
引言
桥梁用蟹钳式三角钢管支架具有承载能力高、稳定性好、安全可靠、拆装方便、经济耐久等特点，有着良好的推广应用前景。为进一步规范桥梁用蟹钳式三角钢管支架的技术质量要求，促进产品标准化、 系列化和产业化，特制定本文件
本文件的发布机构提请注意，声明符合本文件时，可能涉及4、附录A和附录D中与蟹钳式三角钢管支架结构形式相关的，专利号为201310197017.6、201320259233.4、201220674797.X的专利使用。
本文件的发布机构对于专利的真实性、有效性和范围无任何立场。 该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，
就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人：浙江中交科技有限公司地址：浙江省杭州市江干区香樟路2号邮编：310016 请注意除上述专利外，本文件的某些内容仍可能涉及其他专利。本文件的发布机构不承担识别这
些专利的责任。
V JT/T1107—2016
桥梁用蟹钳式三角钢管支架
1范围
本标准规定了桥梁用蟹钳式三角钢管支架的结构形式和规格、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。
本标准适用于桥梁用蟹钳式三角钢管支架。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 GB/T 1591 低合金高强度结构钢 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝
碳素结构钢
-般工程用铸造碳钢件
GB/T 11352 CB/T 13912 金属覆盖层钢铁制件热没镀锌层技术要求及试验方式 GB 50205
钢结构工程施工质量验收规范建筑施工扣件式钢管脚于架安全技术规范通用卡尺钢卷尺公路桥梁钢结构防腐涂装技术条件
JGJ 130 JJC 30 JJ 4 JT/T 722 JTG/T F50 公路桥涵施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
蟹钳式三角钢管支架crabplierstypetriangularsteelpipesupport 以三角构件组成桁架单元，桁架单元之间由水平连接杆、竖向对角斜杆通过蟹钳自锁接头完成扩展
连接，三角构件上下连接采用套接管，配合可调顶托与可调底座组成的桥梁施工用的承重支架 3.2
三角构件triangularframe 由立杆、水平杆、斜杆等钢管杆件焊接成的三角形构件，立杆上焊有U形卡座和套接管，水平杆焊
有C形卡配有楔形插销。 3.3
三角构件架单元triangulartrusscomponent 以4片三角构件、基杆、水平连接杆、水平对角拉杆配合蟹钳式自锁接头，组成的空间桁架单元。
3.4
蟹钳式自锁接头 crabplierstype self-locking joint
1
