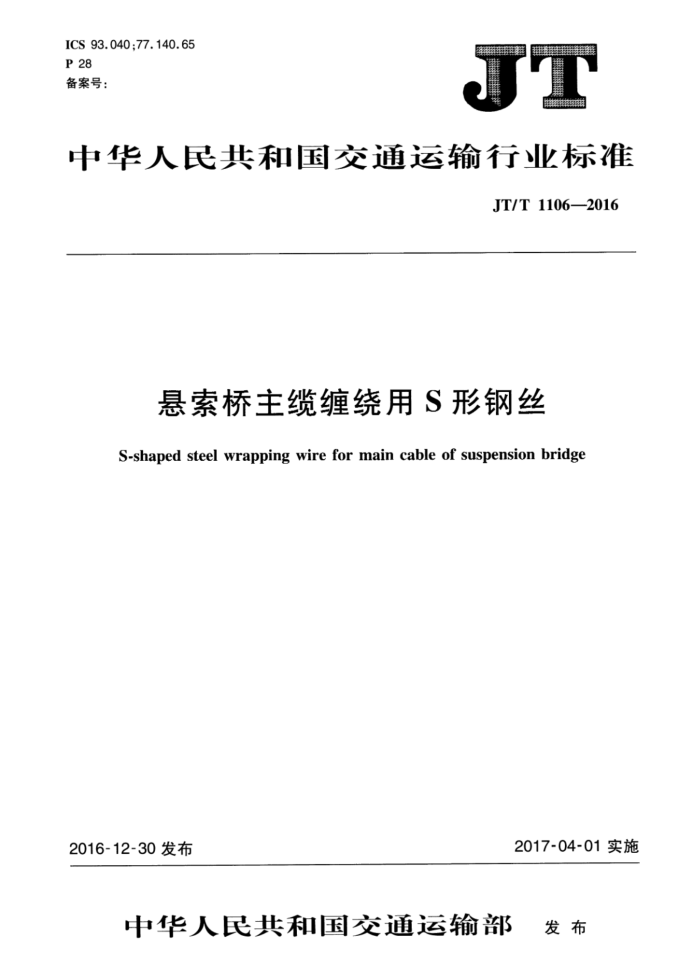

ICS 93.040;77.140.65 P 28 备案号：
中华人民共和国交通运输行业标准
JT/T 1106—2016
悬索桥主缆缠绕用S形钢丝
S-shaped steel wrapping wire for main cable of suspension bridge
2017-04-01实施
2016-12-30发布
中华人民共和国交通运输部 发布 JT/T1106—2016
目 次
前言 1 范围
-
规范性引用文件结构、规格和型号·
2
3
4 技术要求 5 试验方法 6 检验规则
4
5
标志、包装、运输和储存
7
6 JT/T1106—2016
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：江苏法尔胜缆索有限公司、广东省公路建设有限公司、浙江省交通规划设计研究
院、湖南省交通规划勘察设计院。
本标准主要起草人：吴玉刚、赵军、崖岗、薛花娟、代希华、胡建华、王昌将、刘榕、宁世伟、史方华、周祝兵、朱晓雄、梁中梅。
I JT/T1106—2016
悬索桥主缆缠绕用S形钢丝
1范围
本标准规定了悬索桥主缆缠绕用S形钢丝的结构、规格和型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。
本标准适用于悬索桥主缆缠绕用S形钢丝。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
CB/T 223 钢铁及合金化学分析方法系列国家标准 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 239.1 金属材料线材第1部分：单向扭转试验方法 CB/T 470 锌锭 CB/T 701 低碳钢热轧圆盘条 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2972 镀锌钢丝锌层硫酸铜试验方法 GB/T 2976 金属材料线材缠绕试验方法 GB/T 4336 碳素钢和中低合金钢 GB/T 12689 锌及锌合金化学分析方法 GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）
3结构、规格和型号 3.1结构
S形钢丝截面结构见图1。
7
说明：
S形钢丝中心距宽度，单位为毫米（mm）； S形钢丝高度，单位为毫米（mm）。
h
图1S形钢丝截面
1 JT/T1106—2016
3.2规格
S形钢丝规格应符合表1的要求。
表1S形钢丝规格
项目指标
公称截面积（mm） 每米参考质量（g/m)
中心距宽度l(mm）
高度h(mm） 3.00 ± 0.08
7.00 ± 0.15
103 ± 8
13. 14 ± 1. 02
注：S形钢丝的中心距宽度、高度、公称截面积、每米参考质量均包含锌层在内
3.3型号
S形钢丝型号表示方法见图2。
S
口- C
S形钢丝高度(h)，单位为毫米(mm)： S形钢丝中心距宽度()，单位为毫米(mm)； S形钢丝代号。
图2S形钢丝型号表示方法
示例： S形钢丝中心距宽度为7mm，高度为3mm，其型号表示为S7-3。
4技术要求 4.1原料 4.1.1S形钢丝采用低碳钢盘条，应符合GB/T701的规定。其中硫、磷含量均不应超过0.04%，碳含量应在0.04%~0.10%范围内。 4.1.2热镀锌锌锭应采用GB/T470中的Zn99.995或Zn99.99。 4.2 尺寸
盘条拉拔形成的半成品圆钢丝（S形钢丝初加工材料）尺寸和抗拉强度应符合表2的要求。
表2半成品圆钢丝尺寸和抗拉强度
圆度（mm） ± 0.06
项目指标
钢丝直径（mm） 5.12 ~ 5.16
抗拉强度（MPa）
≥500
4.3 外观 4.3.1直线性
S形钢丝长度方向应顺直，不应有弯折、扭曲等缺陷。 4.3.2表面
S形钢丝表面镀锌层应连续且光滑均匀，具有良好的通条稳定性和均匀性，不应有痕点、裂纹、毛 2
