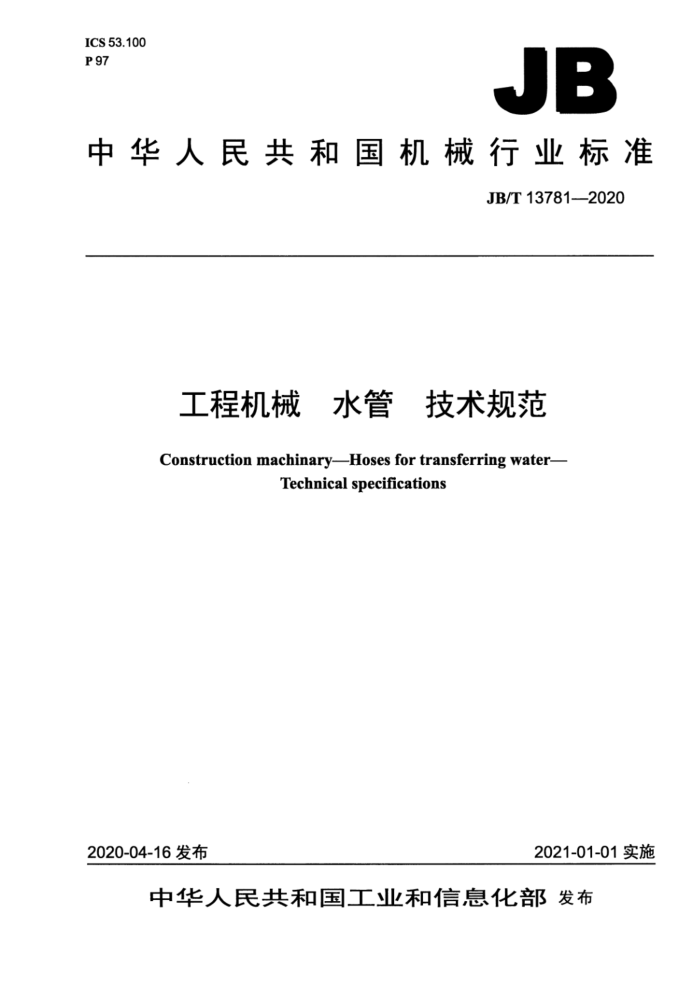

ICS53.100 P 97
JB
中华人民共和国机械行业标准
JB/T137812020
工程机械 　水管　 技术规范 Construction machinary-Hoses for transferring water-
Technicalspecifications
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
工程机械水管技术规范
JB/T13781-2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm?0.75印张·23千字
2021年1月第1版第1次印刷
定价：15.00元
*
书号：15111·15720 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13781—2020
目 次
前言 1范围 2规范性引用文件 3分类和标记 3.1结构 3.2形状.. 3.3类型 3.4标记.. 4尺寸及其公差 5技术要求， 6试验方法.. 7检验规则.. 7.1出厂检验
1
-
7.2型式检验， 8标志、包装、运输和贮存附录A（规范性附录） 耐久性能试验方法
-
A.1范围 A.2试验设备 A.3试样. A.4试验条件 A.5试验步骤，
图1结构. 图2形状图3带歧管的胶管. 图A.1 试样的形状和尺寸，图A.2 压力脉冲的周期变化.
.2
表1 胶管的类型，表2尺寸及其公差.. 表3长度公差表4胶料和成品胶管的物理性能表5 检验项目， JB/T13781—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准负责起草单位：河北冀工胶管有限公司、天津工程机械研究院有限公司、安徽至一科技发展
有限公司。
本标准参加起草单位：广州电力机车有限公司。 本标准主要起草人：吕舰、米永振、金惠杰、刘、林羽、谢彦慧、宋奎虎。 本标准为首次发布。
II JB/T13781—2020
工程机械水管技术规范
1范围
本标准规定了工程机械用输水橡胶软管的分类、标记、尺寸及其公差、技术要求、试验方法、检验
规则、标志、包装、运输和贮存。
本标准适用于工程机械发动机冷却系统及取暖系统用输水橡胶软管（以下简称胶管）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1682 硫化橡胶低温脆性的测定单试样法 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T 5567 橡胶和塑料软管及软管组合件耐真空性能的测定 GB/T7759.1 硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下 GB/T9573 橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法 GB/T9576 橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南 GB/T 9577 橡胶和塑料软管及软管组合件标志、包装和运输规则 GB/T 14905 橡胶和塑料软管各层间粘合强度的测定 GB/T24134 橡胶和塑料软管静态条件下耐臭氧性能的评价
3分类和标记
3.1结构
胶管按结构可分为纯胶管和增强胶管，纯胶管由橡胶层组成，增强胶管由内胶层、增强层和外胶层组成，如图1所示。
外胶层增强层内胶层
橡胶层
-
X
XX
XXX
a)纯胶管
b)增强胶管
图1结构
1
