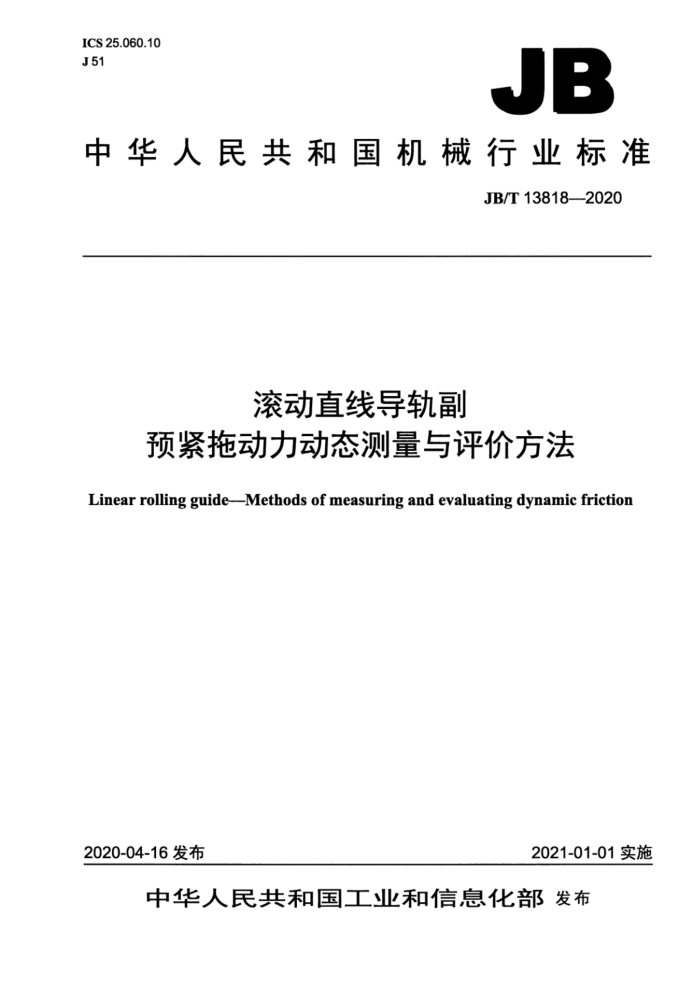

中华人民共和国机械行业标准
JB/T13818—2020
滚动直线导轨副
预紧拖动力动态测量与评价方法
Linear rolling guide--Methods of measuring and evaluating dynamic friction
2021-01-01实施
2020-04-16发布 目 次
前言 1范围... 2规范性引用文件， 3术语和定义. 4测量条件..
4.1力传感器要求 4.2环境要求 4..3各频率之间的关系要求 5测量方法. 5.1安装要求 5.2测量方法. 6评价方法
O
....
.E..EE.
图1导轨副预紧拖动力动态测量示意图
80000000000000001000000001080800080808008080080008010008008010001 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：广东高新凯特精密机械股份有限公司、南京工艺装备制造有限公司、南京理工大
学、国家机床质量监督检验中心、陕西汉江机床有限公司、大连高金数控集团有限公司、山东博特精工股份有限公司。
本标准主要起草人：杨炫召、冯健文、张艳红、赵美玲、王守、赵江杰、欧屹、冯虎田、张维、 陈妍言、张立民、刘建佐、石德福、杜伟、王兆坦。
本标准为首次发布。 滚动直线导轨副预紧拖动力动态测量与评价方法
1范围
本标准规定了滚动直线导轨副预紧拖动力动态测量的术语和定义、测量条件、测量方法和评价方法。
本标准适用于规格为15～65的滚动直线导轨副（以下简称导轨副）预紧拖动力的符合性试验。测定试验亦可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7175.1一2011滚动直线导轨副第1部分：术语和符号
3术语和定义
下列术语和定义适用于本文件。
3.1
理论预紧拖动力theoretical dragforce underpreload Fpo 导轨副预加载荷与导轨副摩擦系数的乘积。 注：改写JB/T7175.1—2011，定义6.1。
3.2
预紧拖动力偏差drag forceunderpreload deviation AFp 预紧拖动力实际测量值与理论值的差值。 注：改写JB/T7175.1—2011，定义6.1。
3.3
导轨副滚动体进出滚道频率frequencyof rolling element in and out of theraceway f 滑块运动速度与2倍滚动体直径的比值。 测量行程measuring stroke 测量组件驱动一件滑块沿导轨全长上单向移动的距离。 评定行程 evaluating stroke 从两端分别去除测量行程的5%，取中间90%为导轨副预紧拖动力的行程。 采样频率samplingfrequency
3.4
3.5
3.6 3.7
滤波频率cutoff frequency fc 对采样数据进行低通数字滤波的截止频率，单位为赫（Hz）。
4测量条件
4.1力传感器要求
力传感器的测量范围须大于或等于被测导轨副预紧拖动力的3倍，线性误差在土0.03%F.S以内。 4.2环境要求 4.2.1环境温度：室温。 4.2.2应避免对测试产生影响的环境振动和电磁干扰。 4.3各频率之间的关系要求 4.3.1 滤波频率应大于导轨副滚动体进出滚道频率f的n倍（n为导轨滚道数量）：采样频率fs应大于滤波频率fc的2倍。 4.3.2导轨副预紧拖动力应在滑块不带密封件、无润滑的状态下进行测量。 4.3.3 测量长度应至少为滑块长度的3倍以上。
5测量方法 5.1安装要求
如图1所示，被测导轨副安装在测量平台上，导轨应平行于力传感器的移动方向和测量方向，力传感器受力作用线应靠近被测导轨，力传感器与滑块之间的连接副为柔性浮动连接。
底座传感器座力传感器连接副连接块
驱动部件拖板导向部件受测量导轨副
PS
O 5.2测量方法
驱动部件带动力传感器，通过连接副和连接块推动滑块相对于导轨以10mm/s～20mm/s的速度匀速移动，同时以不低于采样频率的频率，在全程上分别对正向和反向进行测量。
6评价方法
6.1测量行程结束后，以滤波频率fc对采集数据进行低通数字滤波处理。截取与评定行程对应的测量数据，从中计算预紧拖动力测量值与理论预紧拖动力的最大偏差△FPmax。 6.2单根导轨副应在相同测试状态下重复进行3次测试，以预紧拖动力最大偏差AFpmax的平均值与理论预紧拖动力Fpo的比值为导轨副预紧拖动力变动量的单向测试结果。 6.3取正、反两方向变动量测量值的较大值为被测导轨副预紧拖动力变动量的测量结果。 中华人民共和国
机械行业标准滚动直线导轨副
预紧拖动力动态测量与评价方法
JB/T13818-2020
*
