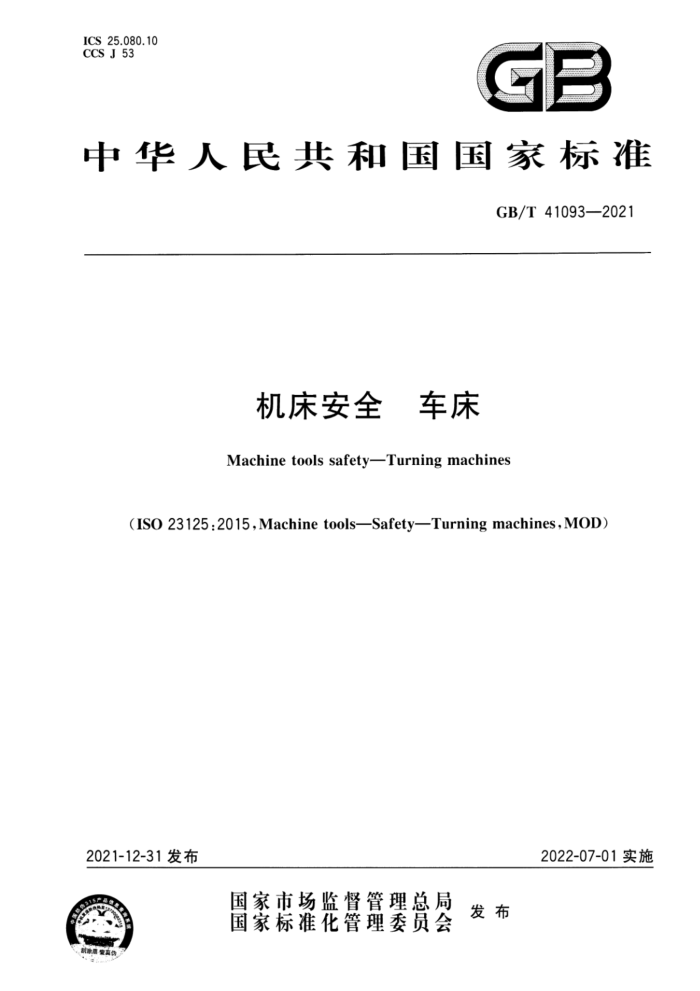

中华人民共和国国家标准
GB/T41093—2021
机床安全 车床
Machine tools safetyTurning machines
(ISO 23125 :2015, Machine tools—Safety—Turning machines, MOD)
2022-07-01实施
2021-12-31发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 3.1·一般术语 3.2关于车床部件的术语 3.3与操作模式有关的术语 车床强制配置和可选配置的操作模式 3.4与车床类型及规格有关的术语 3.5与主轴最高允许转速和轴进给速度有关的术语…！ 4主要危险列表 4.1通用要求 4.2主要危险区域。 4.3本文件涉及的重大危险与危险情况。 5安全要求和保护措施. 5.1通用要求.
I
12
12
12 13 13
17
17 17 18 18 18 19 21
5.1.1 通则 5.1.2.所有各类车床防护装置需满足的特性
！
-
5.2针对第4章机械危险因素的具体要求.* 5.2.11类机床 5.2.22类、3类和4类机床 5.2.3工件夹紧条件.. 5.2.4机床操作模式 5.2.5车床的可选配置或附加设备 5.3针对电气危险的具体要求 5.4 针对噪声危险的具体要求 5.5 针对辐射危险的具体要求 5.6 针对材料或物质产生危险的具体要求 5.7 针对忽略人机工程学原理而产生危险的具体要求 5.8 针对非正常起动、超载运行或超速而产生危险的具体要求 5.9 针对刀具转速变化而产生危险的具体要求。 5.10 针对电源失效而产生危险的具体要求 5.11 针对控制电路失效而产生危险的具体要求 5.12 针对安装错误而产生危险的具体要求.. 5.13流体喷出或物体甩出而产生危险的具体要求 ·
22 25 27 28 28 28 29 30 32 32 32 33 33 33
5.13.1通用要求 5.14 缺乏稳定性而产生危险的具体要求 5.15 人员滑倒、倾翻和跌落而产生危险的具体要求 5.16 安全要求和/或防护措施的验证· 使用信息
35 35 35 37 37 38 38 39 39 39 39 39 40 40 41 41
6
6.1 标志 6.2 使用说明书 6.2.1 通用要求 6.2.2 刀具 6.2.3 工件夹紧 6.2.4 NC操作面板获取的机床功能 6.2.5 重新起动 6.2.6 噪声 6.2.7 辅助装卸设备 6.2.8 设备使用者应注意的剩余风险 6.2.9 车床安装说明 6.2.10 机床清洗说明附录A（规范性） 车床防护装置的冲击性试验方法附录B（资料性） 冲击性试验设备和材料示例附录C（资料性》 直接冲击能量计算附录D（资料性） 安全功能检查单示例附录E（资料性） 排气（烟）与灭火系统示例附录F（资料性） 联锁防护装置性能等级确定示例参考文献
.
42
46
48 50 52 56
60 前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用重新起草法修改采用ISO23125：2015《机床安全车床》。 本文件与ISO23125：2015相比在结构上有调整。具体如下：
增加了3.3.1操作模式的分类”，将原国际标准的"3.3.1、3.3.2、3.3.3.3.3.4”分别改为本文件的3.3.2、3.3.3、3.3.4、3.3.5”。更改后无悬置段，符合标准编写规定。 增加了"3.4.1车床类型”，将原国际标准的3.4.1.3.4.2.3.4.3.3.4.4~3.4.5.3.4.6”分别改为本文件的"3.4.2、3.4.3.3.4.4、3.4.5.3.4.6.3.4.7”。更改后无悬置段，符合标准编写规定。 增加了5.2.4.4.1"条号，将原国际标准中的5.2.4.4.1、5.2.4.4.2”分别改为本文件的"5.2.4.4.2、 5.2.4.4.3”。更改后无悬置段，符合标准编写规定。
本文件与ISO23125：2015的技术性差异及其原因如下：
关于规范性引用文件，本文件做了具有技术性差异的调整。以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件?中，具体调整如下：用修改采用国际标准的GB/T3766—2015代替ISO4413：2010；
1
用等同采用国际标准的GB/T5226.1—2019代替IEC60204-1：2009；用等同采用国际标准的GB/T8196—2018代替ISO14120:2002；用等效采用国际标准的GB/T14574—2000代替ISO4871：1996 用等同采用国际标准的GB/T16754—2021代替ISO13850:2006；用等同采用国际标准的GB/T16855.1—2018代替ISO13849-1：2006；用等同采用国际标准的GB/T16855.2—2015代替ISO13849-2：2003 用等效采用国际标准的GB/T17161一1997代替ISO447：1984；用等同采用国际标准的GB/T17454.2—2017代替ISO13856-2：2005；用等同采用国际标准的GB/T17888.1-2020代替ISO14122-1：2001；用等同采用国际标准的GB/T17888.2—2020代替ISO14122-2：2001；用等同采用国际标准的GB/T17888.3一2020代替ISO14122-3：2001；用等同采用国际标准的GB/T17888.4—2020代替ISO14122-4：2004 用非等效采用国际标准的GB/T18717.1—2002代替ISO15534-1：2000；用非等效采用国际标准的GB/T18717.2—2002代替ISO15534-2：2000 用修改采用国际标准的GB/T19670—2005代替ISO14118：2000；用修改采用国际标准的GB/T19671-2005代替ISO13851：2002；用修改采用国际标准的GB/T19891—2005代替ISO14159：2002；用GB/T28780—2012代替EN1837:1999；删除了规范性引用文件中“EN954-1：1996”，同时将正文中涉及该文件的“文件编号及内容” 并删除［见第2章、第3章、5.1.1、5.8b）1）、5.11a）、5.11b），因EN954-1：1996已不适用，现行GB/T16855.1—2018已涵盖其内容；将EN954-1：1996.3.2修改为GB/T16855.1—2018.3.1.2"（见3.1.10)，因EN954-1.1996
?
中
中
一 5.3a)2)] 参考文献ISO13732-1和EN13478移人第2章规范性引用文件中。
本文件做了下列编辑性修改
修改了文件名称。 将原国际标准中的“X”改为本文件的*”并增加了注释（见5.16），更改后符合我国习惯。 删除了原国际标准“来源：参考文献[33」”（见图B.2下方）。因此条内容与本文件无关。 将原国际标准中“MTTF和B1od”分别改为本文件的“MTTF和B1oD”（见附录F）。更改后保持与GB/T16855.1一2018标准中的符号一致。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国金属切削机床标准化技术委员会（SAC/TC22》归口。 本文件起草单位：沈阳机床（集团）有限责任公司、国家机床质量监督检验中心、北京机床研究所有
限公司、安阳鑫盛机床股份有限公司、通用技术集团大连机床有限责任公司、宝鸡机床集团有限公司。
本文件主要起草人：王兴海、赵钦志、高长才、李丽、谭智、郭静、张维、陈妍言、李书林、乔保中、 黄靖轩、陈经伟、李运生、董建军、王军宁。 机床安全 车床
1范围
本文件规定了下列各类金属切削车床和车削中心设计中消除危险或减小风险的要求和方法。
-1类：不具有数控功能的手动控制车床。 -2类：具有有限数控功能的手动控制车床。 -3类：数控车床和车削中心。 -4类：单轴或多轴自动车床。
注1：机床分类更详细信息见3.4，操作模式的强制配置和可选配置见3.3。 注2：本文件的要求通常适用于所有各类车床。如某些要求只适用于某类车床，已明确指出了哪类车床。 注3：来自其他金属切削过程（如：磨削和激光加工）产生的危险在其他标准中予以说明（见参考文献》。 本文件中第4章列出的重要危险因素，同样适用于与机床一体化的辅助设备（如：工件、刀具和工件
夹紧装置、装卸设备和排屑装置）。
本文件同样适用于集成到自动生产线的机床或车削单元，因为在此状况下出现的危险及风险与独立状态的机床类似。
本文件包括制造商向用户提供必不可少的关于安全方面的信息。见GB/T15706一2012中的图2，用图解方式说明制造商和用户之间关于操作安全的责任。
用户的职责是发现某些危险（如：火灾和爆炸）和尽量减少与之相关的临界风险因素（如：集中控制排气装置是否工作正常）。
涉及其他加工（铣、磨等）的地方，本文件仅提及安全要求基础性内容；更详细内容见参考文献。 本文件适用于发布日期之后生产的机床。
2·规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766一2015液压传动系统及其元件的通用规则和安全要求（ISO4413：2010，MOD） GB/T3767一2016·声学声压法测定噪声源声功率级和声能量级，反射面上方近似自由场的工
程法(ISO3744：2010.IDT)
GB/T3768一2017·声学声压法测定噪声源声功率级和声能量级：采用反射面上方包络测量面的简易法（ISO3746:2010.IDT）
GB/T5226.1—2019 机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1： 2016.IDT)
GB7247.1—2012 激光产品的安全第-1部分：设备分类、要求（IEC60825-1：2007，IDT) GB/T7932一2017气动：对系统及其元件的一般规则和安全要求（ISO4414：2010，IDT） GB/T8196一2018机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 成(ISO10218-2：2011，IDT）
GB/T12668.502-—2013 调速电气传动系统第5-2部分：安全要求功能（IEC61800-5-2： 2007,IDT)
GB/T14574一2000声学机器和设备噪声发射值的标示和验证（eqvISO4871：1996） GB/T15706—2012 机械安全设计通则风险评估与风险减小（ISO12100：2010，IDT） GB/T16251一2008工作系统设计的人类工效学原则（ISO6385：2004，IDT) GB/T16754—2021 机械安全急停功能设计原则CISO13850：2015.IDT） GB/T16855.1一2018机械安全控制系统安全相关部件第1部分：设计通则（ISO13849-1：
2015,IDT)
GB/T16855.2—2015-# 机械安全控制系统安全相关部件第2部分：确认（ISO13849-2：2012， IDT)
GB/T17161—1997机床控制装置的操作方向（eqvISO447：1984） GB/T17248.3一2018声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他
指定位置的发射声压级（ISO11202：2010IDT）
GB/T17248.5一2018声学机器和设备发射的噪声采用准确环境修正测定工作位置和其他指定位置的发射声压级（ISO11204：2010，IDT）
GB/T17421.5—2015机床检验通则第5部分：噪声发射的确定（ISO230-5：2000，IDT） GB/T17454.2一2017：机械安全压敏保护装置·第2部分：压敏边和压敏棒的设计和试验通则
(ISO13856-2:2013,IDT)
GB/T17454.3一2017机械安全压敏保护装置第3部分：压敏缓冲器、压敏板压敏线及类似装置的设计和试验通则（ISO13856-3：2013;IDT）
GB17799.42012电磁兼容通用标准工业环境中的发射标准（IEC61000-6-4:2011，IDT） GB/T17888.1一2020·机械安全接近机械的固定设施第1部分：固定设施的选择及接近的一
般要求(ISO14122-1:2016IDT）
GB/T17888.2-2020 机械安全接近机械的固定设施第2部分：工作平台与通道（ISO14122 2:2016,IDT)
GB/T17888.3—2020 机械安全 接近机械的固定设施第3部分：楼梯、阶梯和护栏（ISO 14122-3:2016,IDT)
GB/T17888.4--2020 机械安全 接近机械的固定设施第4部分：固定式直梯（ISO14122-4： 2016,IDT)
GB/T18717.1一2002用于机械安全的人类工效学设计第1部分：全身进人机械的开口尺寸确定原则（ISO15534-1：2000.NEQ）
GB/T18717.2一2002用于机械安全的人类工效学设计第2部分：人体局部进入机械的开口尺寸确定原则（ISO15534-2：2000，NEQ）
GB/T18831-—20177 机械安全与防护装置相关的联锁装置设计和选择原则（ISO14119： 2013,IDT)
GB/T19660—2005 工业自动化系统与集成机床数值控制坐标系运动命名（ISO841：2001， IDT)
GB/T19670—2005 机械安全防止意外启动（ISO14118:2000，MOD） GB/T19671—2005机械安全双手操纵装置：功能状况及设计原则（ISO13851：2002，MOD) GB/T19876一2012机械安全与人体部位接近速度相关的安全防护装置的定位（ISO13855： GB/T23290—2009机床安全 卡盘的设计和结构安全要求（ISO16156：2004，IDT) GB/T23821—2009 机械安全防止上下肢触及危险区的安全距离（ISO13857：2008，IDT） GB/T25078.1—2010声学低噪声机器和设备设计实施建议第1部分：规划（ISO/TR11688-1：
1995,IDT)
GB/T28780—2012机械安全机械的整体照明（EN1837：1999,IDT） ISO702（所有部分）机床主轴端部与卡盘连接尺寸（Machinetools—Connectingdimensionsof
spindle noses and work holding chucks)
ISO8525：2008机床空气中传播的噪声金属切削机床操作条件（Airbornenoiseemittedby machine tools-Operating conditions for metal-cutting machines)
ISO9241（所有部分）人类系统相互作用的人类工效学（Ergonomicsofhuman-system-interac tion)
ISO9355-1显示和控制致动器设计的人类工效学要求第1部分：显示器和控制致动器人机相互作用(Ergonomic requirements for the design of displays and control actuators—Part 1:Human in- teractions with displays and control actuators)
ISO9355-2显示和控制致动器设计的人类工效学要求第2部分：显示器（Ergonomicrequire- ments for the design of displays and control actuators-Part 2 : Displays)
ISO9355-3显示和控制致动器设计的人类工效学要求第3部分：控制致动器（Ergonomicre quirements for the design of displays and control actuators-Part 3: Control actuators)
ISO11161:2007+Amd.1:2010机械安全集成制造系统基本要求（Safetyofmachinery—In tegrated manufacturing systems--Basic requirements)
ISO11228（所有部分）人类工效学手工搬运（Ergonomics—Manualhandling） ISO.13732-1热环境的人类工效学.人对表面接触反应的评估方法第1部分：热表面（Erg0-
nomics of the thermal environment-Methods for the assessment .of human responses to:contact with surfaces-Part l: Hot surfaces)
ISO13854：2017机械安全：避免人体部分挤压的最小间距离（Safetyof machinery一Minimum gaps to avoid crushing of parts of the human body)
IEC61000-6-2:2005电磁兼容性第6-2部分：通用标准工业环境的抗扰性［Electromagnetic compatibility (EMC)—Part 6-2: Generic standards--Immunity for industrial environments)
EN13478机械安全火灾的预防和保护（Safetyofmachinery-Firepreventionandprotection）
3术语和定义
GB/T15706—2012、GB/T16855.1--2018界定的以及下列术语和定义适用于本文件。 3.1一般术语 3.1.1
车床turningmachine 工件相对于静止刀具旋转作为主运动而进行切削的机床。
3.1.2
手动控制manualcontrol 机床的每一个动作均由操作者逐个起动和控制。
