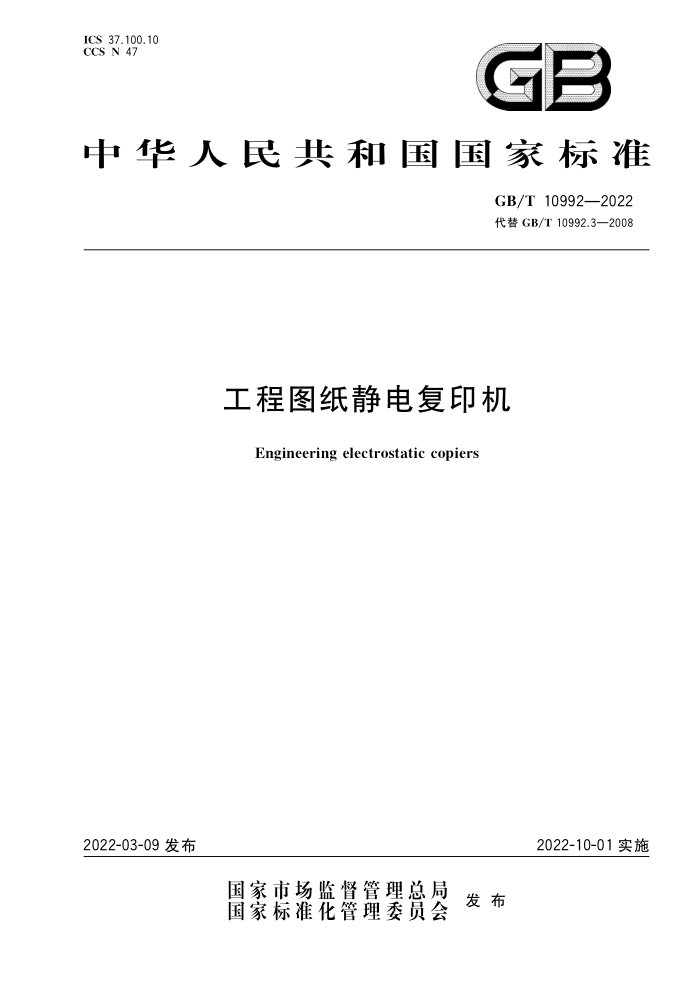

ICS 37.100.10 CCS N 47
GE
：
中华人民共和国宝家标准
GB/T 10992—2022 代替 GB/T 10992.3—2008
工程图纸静电复印机
Engineering electrostatic copiers
2022-10-01实施
2022-03-09 发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 10992—2022
目 次
前言
I
范围 2 规范性引用文件
术语和定义要求 4.1 图形符号 4.2 工作条件 4.3 耐运输、贮存环境性能 4.4 外观质量 4.5 安全性能 4.6 般性能 4.7 印品质量 4.8 运行考核 4.9 电压波动 4.10 环境保护要求试验方法 5.1 试验条件 5.2 耐运输、贮存环境试验 5.3 外观质量检测 5.4 安全性能 5.5 般性能 5.6 运行考核试验 5.7 电压波动运行试验 5.8 印品抽样及质量检验 5.9 环境保护试验 检验规则
3
4
5
......
........
.
............
6
6.1 检验分类 6.2 交收(出厂)检验 6.3 型式检验 6.4 判定规则 7标志、包装、运输、贮存和消耗材料 7.1 标志 7.2 包装 7.3 运输、贮存 7.4 消耗材料
10
1 0 GB/T 10992—2022
前創言
本文件按照GB/T 1.1一2020《标准化工作导则　第 1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T 10992.3—2008《静电复印机　第 3部分：工程图纸复印机》，与GB/T 10992.3 2008 相比,除结构调整和编辑性改动外，主要技术变化如下：
a）删除了GB1002一1996等规范性引用文件（见2008年版的第2章）； b）增加了GB/T 9969、GB/T 13384 等规范性引用文件（见第 2章）; c） 更改了“工程图纸静电复印机”的术语（见 3.1,2008年版的 3.1）; d）增加了“大幅面多功能一体机”的术语和定义（见 3.2）; e） 删除了最大复印用纸宽度、最大复印长度、最大输纸偏斜量、印品异常、最大复印品幅面的术语
和定义（见2008年版的3.2、3.3、3.4、3.5、3.6）；
f) 更改了工作电压、一般环境条件中的温度要求（见 4.2,2008年版的4.2）; g） 更改了跌落试验中自由跌落高度（见 4.3表1,2008年版的 4.3表1）; h） 增加了表1中恒定湿热的试验条件（见 4.3表1）; i） 修改并删除了电源插头、插座或电线组件,接地性能、安全联锁装置等安全性能要求和安全性
能检验（见4.5、5.4，2008年版的4.5、5.5）； j） 增加了接地电阻、接触电流的安全性能要求和性能检验（见4.5.2、4.5.3、5.4.2、5.4.3）; k）删除了最大复印宽度、额定功率的性能要求和性能检验（见 2008 年版的 4.6.4、4.6.6、5.6.4、
5.6.6); 1）更改了图像密度、底灰、分辨力、定影牢固度、密度不均匀性等印品质量技术要求（见 4.7表2，
2008 年版的 4.8.3 表3）；
m）增加了黑点、白点、层次的印品质量技术要求（见 4.7表2）; n） 删除了对角线误差、漏印的印品质量技术要求（见2008年版的4.8.3表3）； 0） 更改了输纸故障、运行时间的运行考核技术要求（见 4.8 表3,2008年版的表2）; p） 更改了臭氧、粉尘的环境保护要求，噪声、臭氧、粉尘的检测方法（见4.10.2、4.10.3、5.9.1、
5.9.2、5.9.3,2008 年版的 4.10.2、4.10.3、5.10.1、5.10.2、5.10.3);
q） 删除了苯乙烯的环境保护要求和环境保护试验（见2008年版的4.10.4、5.10.4）； r） 更改了试验方法中对测试版的要求（见5.1.3,2008年版的5.2）； s） 更改了印品抽样检查表、检验项目表（见表4、表5,2008年版的表 4、表5）； t）力 删除了对产品贮存期限的要求（见 2008年版的7.3.4）； u）增加了规范性附录 A、附录 B和附录 C(见附录 A、附录 B、附录 C)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国复印机械标准化技术委员会（SAC/TC 147)归口。 本文件起草单位：天津复印技术有限公司、京图盛印(北京)科技有限公司、深圳市沃德研发管理咨
询有限公司、苏州恒久光电科技股份有限公司、天津天复检测技术有限公司。
本文件主要起草人：张振兴、吴建、刘生应、余荣清、吕桂华、杨雅楠。
II GB/T 10992—2022
本文件及其所代替文件的历次版本发布情况为：
1989年首次发布为GB/T10992—1989; -1999年第一次修订，编号改为GB/T10992.3一1999,2008年第二次修订；本次为第三次修订。
N GB/T 10992—2022
工程图纸静电复印机
1范围
本文件规定了工程图纸静电复印机的要求、试验方法、检验规则及标志、包装、运输、贮存和消耗
材料。
本文件适用于使用黑色或蓝色墨粉、热定影、普通纸、A0幅面及以下的工程图纸静电复印机（以下简称“产品”），静电成像方式的大幅面多功能一体机参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 2829一2002周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB/T 4591—2005　静电图像测试版 GB 4943.1　信息技术设备　安全　第1部分:通用要求 GB/T 9969　工业产品使用说明书　总则 GB/T10073静电复印品图像质量评价方法 GB/T13384　机电产品包装通用技术条件 GB/T 13963—2012　静电复印(包括多功能)设备　术语 GB/T 17712　速印机和复印机　图形符号 GB/T 18313一2001　声学　信息技术设备和通信设备空气噪声的测量 JB/T 8273　静电复印全黑测试版 JB/T 9444—2015复印机械基本环境试验方法
3术语和定义
GB/T13963一2012 界定的以及下列术语和定义适用于本文件。
3.1
工程图纸静电复印机　engineering electrostatic copier 复印幅面在A3以上，I类防电击保护的静电复印机。
3.2
大幅面多功能一体机　large format multifunction device 幅面为 A3以上的，具有打印、复印、传真、扫描等两种或两种以上功能的机器。 注：传真机的简易复印功能不属于多功能的一种。
1 GB/T 10992—2022
4.5.3接触电流
产品的接触电流应符合 GB 4943.1 的相关要求
4.6 一般性能
4.6.1预热时间
应小于或等于产品标称值的110% 4.6.2复印/打印速度
应大于或等于产品标称值。
4.6.3 最大复印长度
应大于或等于产品标称值。 4.6.4面板操作与显示功能
运行过程中，控制面板上的各种操作应正常、无误；显示功能应清晰、正确。
4.7 印品质量
印品质量应符合表2的规定。
表2印品质量要求
序号 1 2 3 4 5 6 7
项目名称
技术要求 ≥1.2 ≥1.1 ≤0.02 ≥3.2 ≤0.8% ≤1.0% ≥90%
黑色蓝色
图像密度底灰分辨力,线对/mm 相对边误差等倍比例误差定影牢固度黑点，个
>0.3 mm 0.2 mm~0.3 mm >0.5 mm 0.2 mm~0.6 mm
无 ≤3 无 ≤3 <25% ≥4 无
8
白点，个密度不均匀性层次，级印品异常
9 10 11
4.8 运行考核
在 2 h内完成大于印量额定值 65%印量的运行考核试验中,不应出现机械故障、电气故障、输纸故
3
