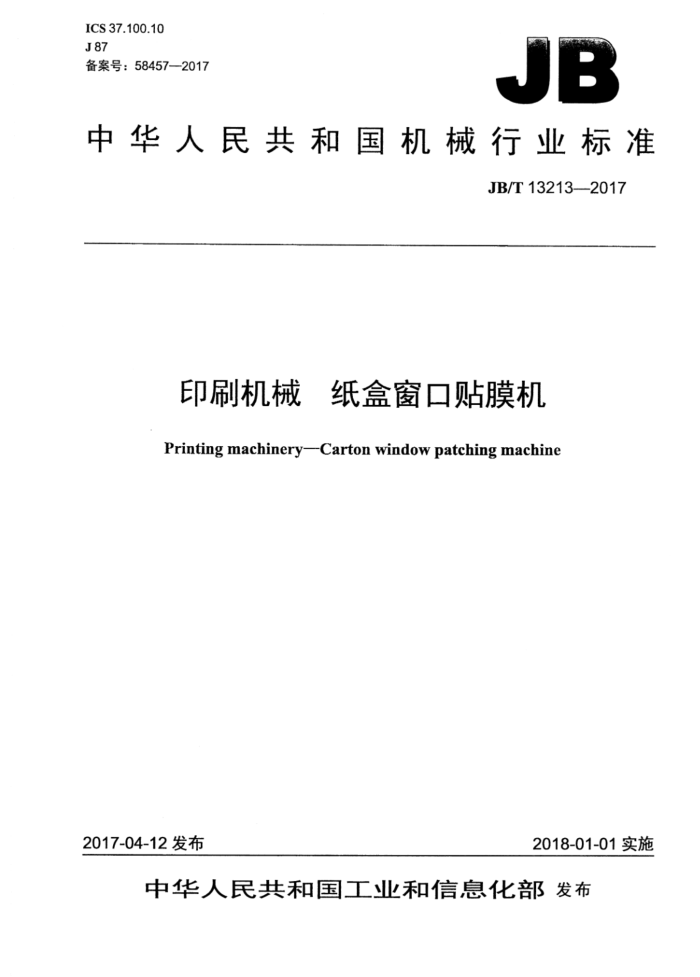

ICS37.100.10 J87 备案号：58457—2017
JB
中华人民共和国机械行业标准
JB/T13213-2017
印刷机械 纸盒窗口贴膜机 Printing machinery-Carton window patching machine
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 中国
机械行业标准
印刷机械纸盒窗口贴膜机
JB/T13213--2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张-27千字 2018年1月第1版第1次印刷
定价：18.00元
*
书号：1511114603 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13213—2017
目 次
前言 1 范围 2
ITI
规范性引用文件 3 术语和定义 4 型式与基本参数 4.1 组成. 4.2 型式.. 4.3 基本参数. 4.4 型号和名称要求
5
5.1 运转性能. 5.2 装配质量 5.3 给纸要求.. 5.4 成品要求. 5.5 安全防护... 5.6 电气质量. 5.7 外观质量 5.8 使用说明书和产品合格证。 6试验方法 6.1 空运转试验. 6.2 装配质量检验 6.3 给纸要求检验. 6.4 成品试验 6.5 安全防护检验 6.6 电气质量检验 6.7 噪声测量 6.8 外观质量检验 7检验规则. 7.1 出厂检验 7.2 型式检验 8标志、包装、运输和贮存. 8.1 标志 8.2 包装. 8.3 运输 8.4 贮存
10 10 10
图1 贴膜后的纸盒成品。 图2 噪声测量点位置图
-
- JB/T13213—2017
表1 基本参数表2 2主要装配精度. 表3贴窗精度表4 主要装配精度检验方法.. 表5贴窗精度检验方法.
2
二
4
BE888
08881
00000000
E
II JB/T13213-2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：浙江华岳包装机械有限公司、唐山新联印刷机械集团有限公司、浙江劲豹机
械有限公司、玉田县鼎裕印刷机械制造有限公司、佛山市质量和标准化研究院、北京高科印刷机械研究所有限公司、广东省东莞市质量技术监督标准与编码所。
本标准参加起草单位：深圳职业技术学院。 本标准主要起草人：车文春、夏碎姆、魏明武、孙朝品、张翔、张义国、宋学兵、杨柳慧、龚悦、
刘建防、罗锐球、王利婕。
本标准为首次发布。
II JB/T13213—2017
印刷机械 纸盒窗口贴膜机
1范围
本标准规定了纸盒窗口贴膜机的术语和定义、组成型式、基本参数、型号、名称、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于在纸盒窗口位置或指定位置粘贴薄膜或类似材料的纸盒窗口贴膜机（以下简称贴窗机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4879防锈包装 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388运输包装收发货标志 GB/T9969工业产品使用说明书总则 GB/T10335.3--2004涂布纸和纸板涂布白卡纸 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 GB/T243422009工业机械电气设备保护接地电路连续性试验规范 GB/T28387.1一2012印刷机械和纸加工机械的设计及结构安全规则第1部分：一般要求 JB/T3090印刷机械产品命名与型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
纸盒窗口贴膜机cartonwindowpatchingmachine 能够完成在纸盒上窗口位置或指定位置粘贴薄膜的机器设备。
3.2
平型膜normalfilm 纸盒上粘贴所用的无压痕折线的薄膜。
3.3
异型膜specialfilm 纸盒上粘贴所用的带有压痕折线的薄膜。
1 JB/T13213—2017
4 型式与基本参数
4.1组成
贴窗机主要由给纸、输送、负压吸附、上胶、薄膜切断、薄膜压痕模切、贴膜、收集等机构组合而
成。 4.2型式 4.2.13 按自动化程度可分为：
半自动贴窗机：纸盒贴膜工序由机器完成，其他工序部分由人工完成的贴窗机；全自动贴窗机：纸盒贴膜工序及其他工序全部由机器自动完成的贴窗机。
4.2.2按贴窗给膜方式可分为：
卷筒膜贴窗机：只能完成卷筒膜贴膜的贴窗机；一单张膜贴窗机：只能完成单张膜贴膜的贴窗机：一双给膜贴窗机：既能完成卷筒膜贴膜又能完成单张膜贴膜的贴窗机。
4.2.3按上胶方式分可分为：
凸印式贴窗机：以凸版方式上胶的贴窗机；网印式贴窗机：以网版方式上胶的贴窗机。
4.3基本参数
贴窗机的基本参数应符合表1的规定。
表1基本参数
序号
项目最大可贴纸盒宽度 mm 最大可贴纸盒长度 mm 最小可贴纸盒长度 mm 最小可贴纸盒宽度mm 最大可贴纸盒厚度 mm 最小可贴卡板纸盒定量g/m
基本参数 >7001100
≤700
≥1100
≥最大可贴纸盒宽度的60%
纸盒规格
≤150 ≤140 5 ≤200 ≤50
1
≤120
≤160
最小可贴薄膜长度 mm 最大可贴薄膜长度 mm
最大可贴纸盒长度50%
≤40 ≤60
卷筒膜单张膜
≤50 ≤70
≤60 ≤80
薄 最小可贴薄膜宽度 mm 膜
最大可贴薄膜宽度 mm
≥最大可贴纸盒宽度50%
口
规格 最小可贴薄膜厚度mm
卷筒膜单张膜卷筒膜单张膜
≤0.05 ≤0.20 ≥0.25 ≥0.50 ≥6 000 ≥4 000 ≥1500
最大可贴薄膜厚度mm
平型膜异型膜
最高生产速度
卷简膜
张/h
单张膜
2 JB/T13213—2017
4.4型号和名称
贴窗机的型号和名称应按JB/T3090的规定。
5要求
5.1 运转性能 5.1.1传动系统应运转平稳，工作正常，无异常声响。 5.1.2润滑系统应油路畅通，各润滑点应供油充分，无渗漏现象。 5.1.3操作机构应灵敏、可靠；执行机构动作应协调准确，无卡阻、抖动及自发性移动。 5.1.4气动、液压系统的管道、阀门应密封良好，无泄漏现象。 5.1.5贴窗机的噪声不应大于85dB（A）。 5.2 装配质量 5.2.1 凸印式贴窗机主要装配精度
凸印式贴窗机主要装配精度应按表2的规定。
表23 主要装配精度项目
单位为毫米
序号 1 2 3 4 5 6 7 5.2.2 网印式贴窗机的装配质量 5.2.2.1 刮胶板调节灵活；刮胶板架应运行可靠，行程可以调节。 5.2.2.2 印刷单元在印胶方向的重复定位误差不应大于0.1mm；在纸盒输送方向的重复定位误差不应大于0.1mm。 5.2.2.3刮胶板与网版的角度调节范围为55°～90°。 5.3 给纸要求
装配精度 ≤0.2 ≤0.1 ≤0.2 ≤0.1 ≤0.1 ≤0.05 ≤0.2
涂胶滚简与输送台面之间的平行度误差传胶辊与涂胶滚筒之间的平行度误差吸膜滚简与输送台之间的平行度误差切膜辊与吸膜滚筒之间的平行度误差主动送膜辑与切膜辊之间的平行度误差主动送膜辊与从动送膜辊之间的平行度误差单张膜贴窗机取膜吸盘的安装中心轴与输送台之间的平行度误差
纸盒输送过程中应无空张、卡张、双张等现象。 5.4成品要求 5.4.1成品精度
纸盒的贴窗精度应按表3的规定。
3
