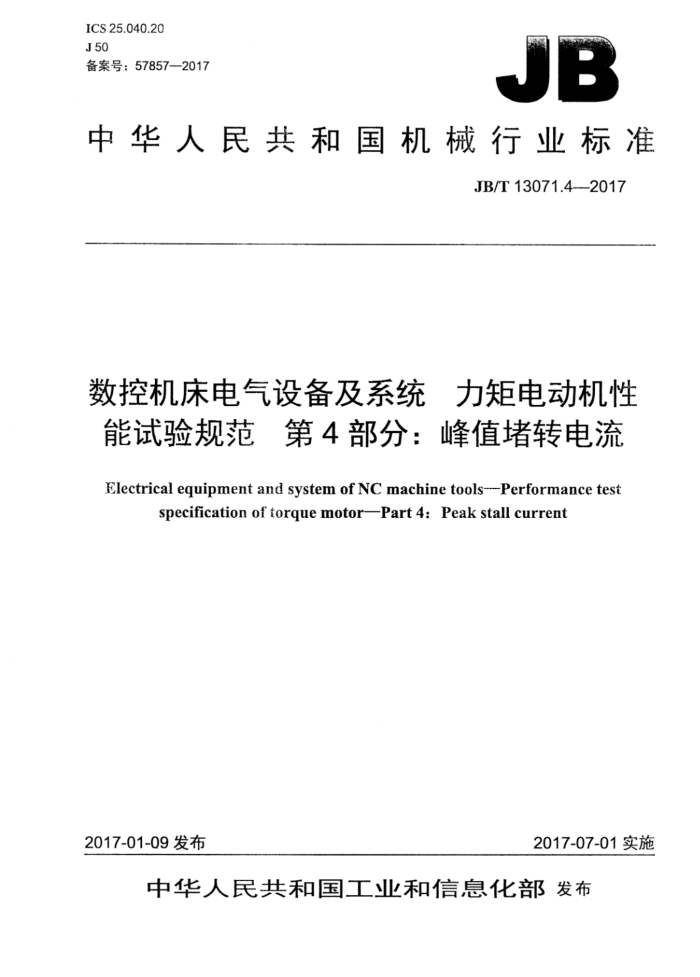

ICS25.040.20 J50 备案号：57857—2017
JB
中华人民共和国机械行业标准
JB/T13071.4-2017
数控机床电气设备及系统 力矩电动机性能试验规范第4部分：峰值堵转电流
Electrical equipment and system of NC machine tools--Performance test
specification of torque motor-Part 4: Peak stall current
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
数控机床电气设备及系统 力矩电动机性能
试验规范第4部分：峰值堵转电流
JB/T13071.4-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字
2017年7月第1版第1次印刷
定价：12.00元
*
书号：15111·14309 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13071.4—2017
目 次
前言范围
I
1
2 规范性引用文件.. 3 术语和定义 4 试验设备.. 4.1试验电源.. 4.2驱动单元... 4.3传感器.. 4.4主要性能指标 5试验环境. 5.1 一般要求 5.2电动机的安装 6试验方法.. 7试验程序 7.1试验准备 7.2试验步骤 8试验数据记录及处理参考文献
图1 试验原理示意图 JB/T13071.4—2017
前言
JB/T13071《数控机床电气设备及系统 充力矩电动机性能试验规范》分为七个部分：
第1部分：总则；一第2部分：连续堵转电流；第3部分：连续堵转转矩；
-
第4部分：峰值堵转电流；
-
一第5部分：峰值堵转转矩；第6部分：低速平稳性；第7部分：转矩密度。 本部分为JB/T13071的第4部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本部分起草单位：西安微电机研究所、国家机床质量监督检验中心、哈尔滨工业大学。 本部分主要起草人：弓 张文霞、张学成、徐殿国、邢国春、王刚、寇宝泉、姜红、赵钦志、蒋。 本部分为首次发布。
II JB/T13071.4—2017
数控机床电气设备及系统力矩电动机性能试验规范
第4部分：峰值堵转电流
1范围
JB/T13071的本部分规定了数控机床用永磁同步力矩电动机峰值堵转电流试验的术语和定义、试验设备、试验环境、试验方法、试验程序、试验数据记录及处理。
本部分适用于数控机床用永磁同步力矩电动机（以下简称电动机）。其他类似用途的电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T10274—2013数控机床交流伺服电动机通用技术条件 JB/T13071.1一2017数控机床电气设备及系统力矩电动机性能试验规范第1部分：总则
3术语和定义
JB/T13071.12017界定的以及下列术语和定义适用于本文件。
3.1
峰值堵转电流peak stall current 在规定条件下，电动机堵转而不致引起电动机损坏或性能不可恢复的最大电流。 注1：该电流在电动机方波运行时为峰值，正弦波运行时为有效值。 注2：改写GB/T2900.26—2008，定义5.6.32
4试验设备
4.1试验电源
交流试验电源的电压幅值波动应不超过土5%，频率变化应不大于1%直流试验电源的电压幅值波动应不超过士2%，电压纹波应不超过士1%。 4.2驱动单元
根据被测电动机的功率，匹配相应的驱动单元，这些驱动单元应是被测电动机的专用驱动单元。 4.3传感器
作为电动机配套使用的传感器，应是专用传感器。
1 JB/T13071.4--2017
4.4主要性能指标
电气测量仪器、仪表精度不低于0.5%，转矩测量仪表精度不低于0.5%。
5试验环境
5.1一般要求
按JB/T13071.1--2017中5.3的规定。 5.2电动机的安装
如无特殊规定，试验时电动机应轴向水平安装在JB/T10274一2013规定的标准试验支架上。分装式结构电动机应连同试验工装轴向水平安装在标准试验支架上。电动机工作过程中有冷却要求时，试验应在规定的介质冷却条件下进行。
6试验方法
按图1所示接线，电动机固定在标准试验支架上并与驱动单元组成驱动装置，超出连续工作区短时堵转，测量电动机不超过永磁体去磁条件限制的最大工作电流。
显示仪
电流检测单元
专用驱动单元
被测电动机（含专用传感器）
转矩转速传感器
专用加载系统
电源
驱动装置
图1试验原理示意图
7试验程序
7.1试验准备
试验前将试验所需设备及试验工装备齐，包括专用驱动单元、专用传感器、专用加载系统、电流检测单元及专用试验工装（分装式电动机）、电动机冷却装置（电动机有冷却要求时）等。 7.2试验步骤
试验步骤如下： a）将专用传感器安装在被测电动机上，分装式电动机还应与专用试验工装组装在一起，电动机工
作过程中有冷却要求时，应安装相应的冷却装置； b）电动机与专用加载系统同轴连接在标准试验支架上； c）电动机与专用驱动单元组成驱动装置，并与电流检测单元进行电气连接； d）将专用驱动单元电流限幅设置为电动机所能承受的最大电流值，专用加载系统转矩值设置为不
小于电动机峰值堵转转矩的150%；
2 JB/T13071.4-2017
e）按要求的额定值给专用驱动单元供电后，给专用驱动单元施加阶跃启动指令，记录绕组电流的
最大值： f）电动机冷却至稳定非工作温度后，改变旋转方向，重复试验步骤e），每个方向改变转子位置测
试不少于3次； g）比较步骤e）和f）测得的线电流，记录较大电流值，即为峰值堵转电流。
试验数据记录及处理
8
试验记录中应包括下列信息：
一被测电动机的标识信息（如名称、规格、型号、生产厂商、产地等）；一试验设备、仪器仪表名称；一对试验方法或程序的偏离及说明；一测试的峰值堵转电流等试验数据；
一试验期间记录的室内环境条件；试验单位名称、确认试验数据有效的人员签名及日期。
3 JB/T13071.4-2017
参考文献
［1JGB/T2900.26--2008 电工术语 控制电机
