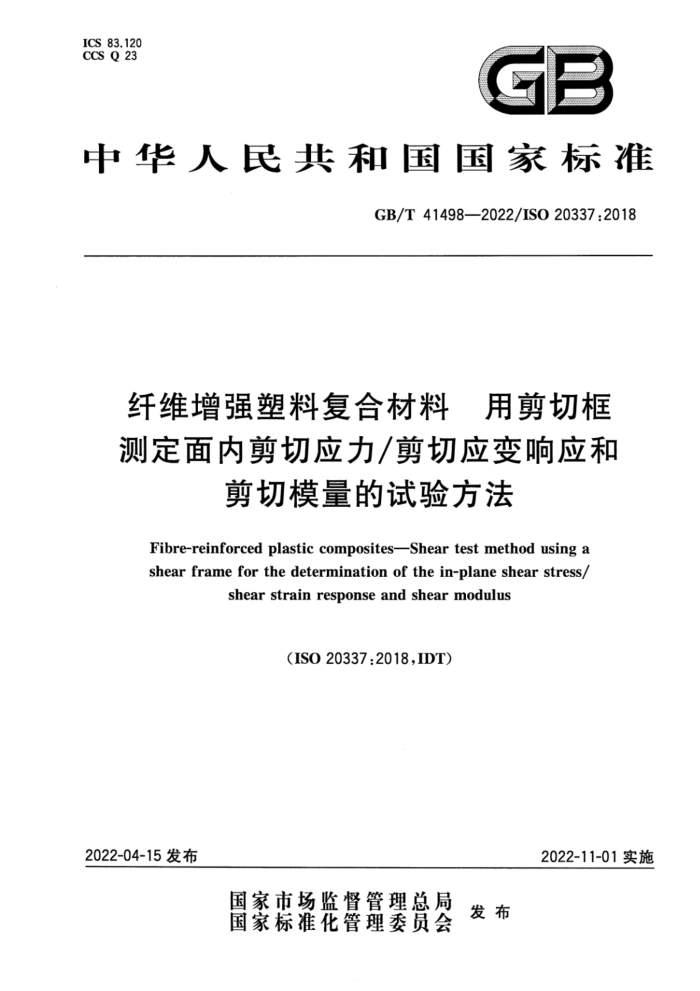

ICS 83.120 CCS Q 23
中华人民共和国国家标准
GB/T41498—2022/ISO20337:2018
纤维增强塑料复合材料 用剪切框测定面内剪切应力/剪切应变响应和
剪切模量的试验方法
Fibre-reinforced plastic composites-Shear test method using a shearframeforthe determination of the in-plane shear stress
shearstrainresponseandshearmodulus
(ISO20337:2018,IDT)
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41498—2022/ISO20337:2018
目 次
前言范围
1 2 3 术语和定义 4 原理 5
规范性引用文件
2
仪器设备试样 7 试验步骤 8计算及结果表示 9 试验报告. 参考文献
6
.6
.
OC
10 11
... GB/T41498-—2022/ISO20337:2018
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO20337：2018《纤维增强塑料复合材料 用剪切框测定面内剪切应力/剪切应变响应和剪切模量的试验方法》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。 本文件起草单位：北京玻璃钢研究设计院有限公司、北京玻钢院检测中心有限公司、威海拓展纤维
有限公司、山东双一科技股份有限公司、武汉理工大学、中国航发北京航空材料研究院、北玻院（滕州)复合材料有限公司、常州达姆斯检测技术有限公司、江苏恒神股份有限公司、浙江恒石纤维基业有限公司、 华缘新材料股份有限公司。
本文件主要起草人：王占东、杨德旭、张顺、苏勇、朱四荣、张海雁、陈新文、李瑞盈、谈源、薛鹏、 刘连学、张智律。
I GB/T41498—2022/ISO20337:2018
纤维增强塑料复合材料用剪切框测定面内剪切应力/剪切应变响应和
剪切模量的试验方法
1范围
本文件规定了用剪切框测定纤维方向为0°和0°/90°的连续纤维增强塑料复合材料的面内剪切应力/剪切应变响应、剪切强度和剪切模量的试验方法。
本文件适用于单向纤维、无纺布和/或织物（例如单向织物）增强热固性和热塑性复合材料层合板，纤维方向相对于试样轴向为0°和0°/90°，且铺层相对于试样中面对称和均衡。
本文件适用于测定线性和非线性载荷-变形曲线范围内的剪切性能，剪切应变可大于5%。 短纤维增强塑料复合材料和长纤维增强塑料复合材料可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO291 塑料试样状态调节和试验的标准环境（Plastics一Standardatmospheresfor conditioning and testing)
注：GB/T2918—2018塑料试样状态调节和试验的标准环境(ISO291:2008，MOD) ISO1268（所有部分） 纤维增强塑料试验板制备方法（Fibre-reinforcedplastics一Methodsof
producing test plates)
注：GB/T27797(所有部分）纤维增强塑料试验板制备方法[ISO1268（所有部分)] ISO2602试验结果的统计处理和解释平均值的估计置信区间（Statisticalinterpretationof
test results—Estimation of themeanConfidence interval)
ISO2818塑料机械加工制备试样（PlasticsPreparationoftestspecimensbymachining） ISO7500-1金属材料静力单轴试验机的检验与校准第1部分：拉力和（或）压力试验机测
力系统的检验与校准（Metallicmaterials一Calibrationandverificationof staticuniaxialtestingma- chines-Part l:Tension/compression testing machines-Calibration and verification of the force measuring system)
注：GB/T16825.1一2008静力单轴试验机的检验第1部分：拉力和（或)压力试验机测力系统的检验与校准
(ISO 7500-1:2004,IDT) ISO12781-1产品几何技术规范（GPS）平面度第1部分：词汇和参数（Geometricalproduct
specifications (GPS)—Flatness—Part 1:Vocabulary and parameters of flatness)
注：GB/T24630.12009产品几何技术规范（GPS）平面度第1部分：词汇和参数（ISO/TS12781-1：2003，
IDT)
3术语和定义
下列术语和定义适用于本文件。
1 GB/T41498—2022/ISO20337:2018
ISO和IEC维护的用于标准化的术语数据库地址如下：
-ISO在线浏览平台：https：//www.iso.org/obp -IEC电子开放平台：http：//www.electropedia.org/
3.1
平面 plane 由坐标轴1和坐标轴2构成的平面。 注：见图2。
3.2
面内剪切应力 in-plane shear stress T12 施加于剪切框的瞬时拉伸载荷除以试样的横截面积得到的应力。 注：见8.1。
3.3
面内剪切强度 in-plane shear strength T12M 面内剪切应力（3.2)的最大值。 注：见8.2。
3.4
剪切应变 shear strain 12 试样产生剪切变形时各部分剪切应变分量之和。 注：见8.3。
3.5
面内剪切模量 in-plane shear modulus 面内弦线模量 in-plane chord modulus G12 剪切应力T12和12之差除以相应的剪切应变（3.4)12=0.005和12=0.001之差所得到的值。 注：见8.4和图4。
3.6
坐标轴1的方向 direction of coordinate axis1 试样上平行于试验机加载轴的方向。 注1：纤维方向相对于此方向为0°。 注2：见图2和图3。
3.7
坐标轴2的方向 direction of coordinate axis2 试样上垂直于试验机加载轴的方向。 注1：纤维方向相对于此方向为90°。 注2：见图2和图3。
4原理
将带有四个凹角的正方形试样固定在剪切框中，使增强纤维方向相对于试验机加载轴方向为0°或 0°/90°，对试样进行纯剪切加载。通过测定施加于剪切框的拉伸载荷、试样的剪切应变，得到面内剪切强度和面内剪切模量。
2
