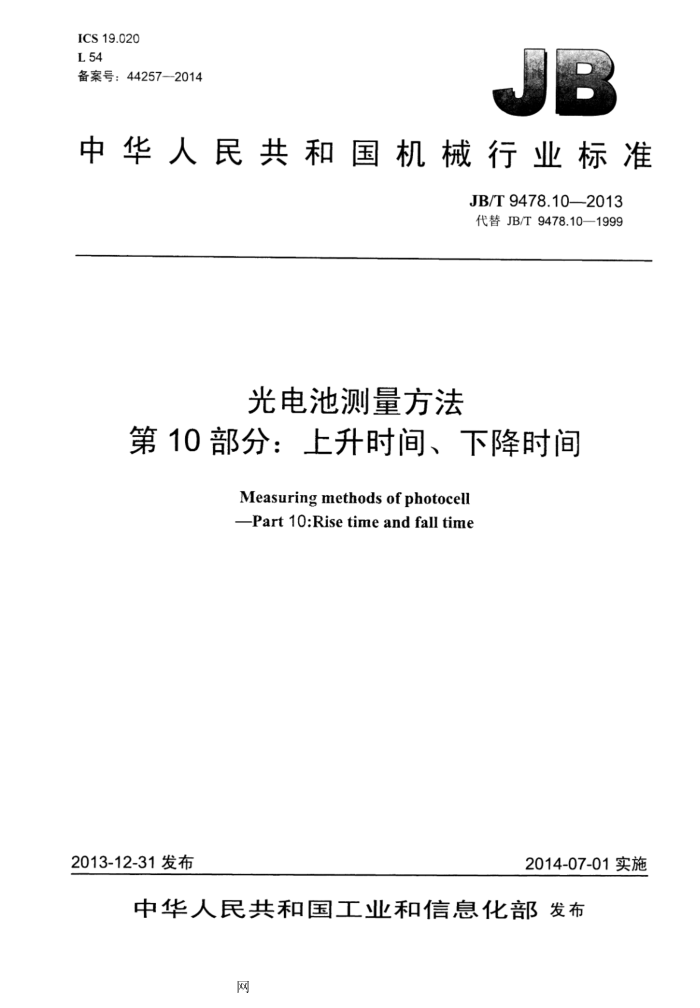

ICS 19.020 L 54 备案号：44257—2014
中华人民共和国机械行业标准
JB/T 9478.10—2013 代替JB/T9478.10—1999
光电池测量方法
第10部分：上升时间、下降时间
Measuring methods of photocell Part 10:Rise time and fall time
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布
网 JB/T9478.10—2013
目 次
前言... 范围
I
/
2规范性引用文件 3术语和定义. 4.要求.. 4.1基本要求.. 4.2输入脉冲... 4.3示波器.. 5测量方法.. 5.1原理.
5.2 步骤图1上升时问、下降时问测量原理图
............. --+ ........
....
网 JB/T9478.10—2013
前言
JB/T9478《光电池测量方法》分为12个部分：
第1部分：总则；第2部分：伏安特性；第3部分：光电转换效率；第4部分：照度-电流特性；第5部分：积分灵敏度；第6部分：暗电流；第7部分：暗电流温度特性；第8部分：光谱灵敏度：第9部分：光谱响应特性：第10部分：上升时间、下降时间：第11部分：结电容；第12部分：反向击穿电压。
本部分为JB/T9478的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9478.10-1999《光电池测量方法上升时间、下降时间》，与JB/T9478.10—1999
相比主要技术变化如下：
规范性引用文件采用了最新版本。 本部分由中国机械工业联合会提出。 本部分由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本部分起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心。 本部分主要起草人：杜健、郑浩、于振毅、李延夫、张玉杰、刘殿东、赵恩成、孙礼、徐秋玲、股
波。
本部分所代替标准的历次版本发布情况为：
-ZBN05010.10—1989; JB/T9478.10-1999。
II
网 JB/T9478.10—2013
光电池测量方法
第10部分：上升时间、下降时间
1范围
JB/T9478的本部分规定了测量光电池上升时间和下降时间应遵守的基本方法。 本部分适用于光电池上升时问和下降时间的测量。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9478.1光电池测量方法第1部分：总则
3术语和定义
下列术语和定义适用于本文件。
3.1
上升时间（t） risetime 当瞬时加上稳态光照时，光电流对峰值而言从规定的低百分值上升到规定的高百分值所需的时间为
上升时间。 3.2
下降时间（t）falltime 当瞬时除去稳态光照时，光电流对峰值而言从规定的高百分值下降到规定的低百分值所需的时间。
4要求
4.1基本要求
按JB/T9478.1的规定。 4.2输入脉冲
输入脉冲光脉冲宽度T≥2（t+t），占空系数≤50%，输入脉冲光前沿≤10%tr，后沿≤10%tf 4.3示波器
示波器上波形幅值不小于荧光屏满刻度的60%，使用频率f≥10MHz。
5测量方法
5.1原理
上升时间t和下降时间t的测量原理图应符合图1所示，图1中R为502。
-
网 JB/T9478.10—2013
遮光罩
脉冲光
RL 示波器
图1上升时间、下降时间测量原理图
5.2 2步骤
将脉冲光照射于光电池的光敏面上，用示波器观察光电流在负载电阻Rt上的波形，并读出相应的 t和t值。常用低百分值为10%，高百分值为90%。
2
