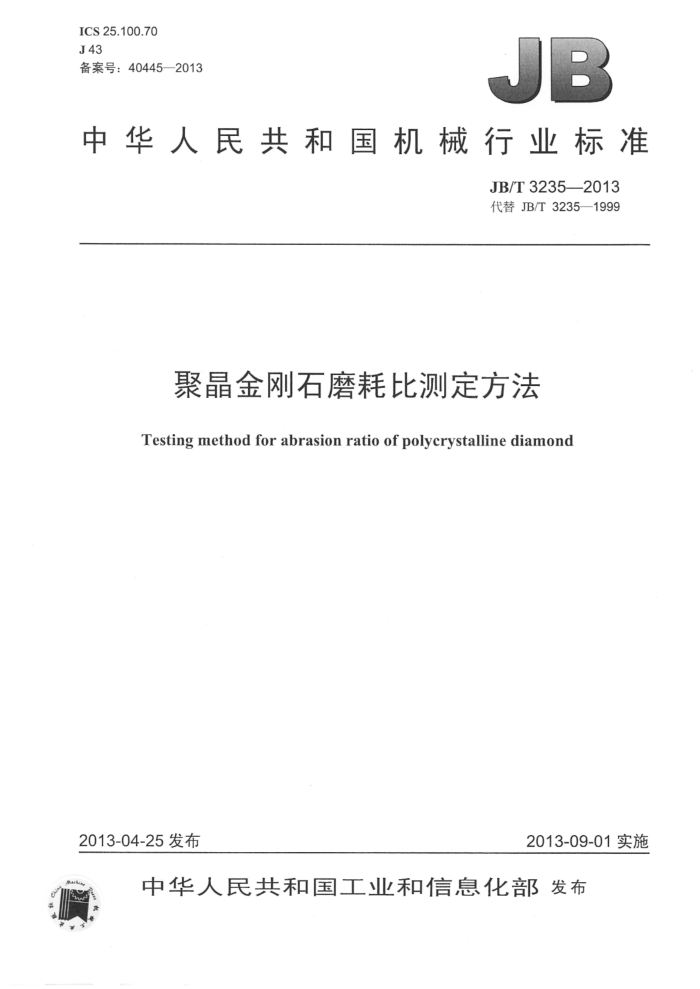

ICS25.100.70 J43 备案号：40445—2013
JB
中华人民共和国机械行业标准
JB/T3235——2013 代替JB/T3235—1999
聚晶金刚石磨耗比测定方法
Testing method for abrasion ratio of polycrystalline diamond
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T3235—2013
目 次
前言范围 2
规范性引用文件 3测定原理。
标准测试工件与测定装置
4
4.1标准测试工件. 4.2测定装置 5聚品金刚石磨耗比测定方法... 5.1石油钻探用聚晶金刚石磨耗比测定方法 5.2其他用途聚晶金刚石磨耗比测定方法.. 附录A（规范性附录）标准水泥块制作方法 A.1 标准水泥块原材料.. A.2 标准水泥块原材料配比， A.3 制作方法.. A.4 标准水泥块尺寸，附录B（规范性附录）聚晶金刚石磨料层密度的测定方法 B.1 试样制备 B.2 测定方法.. B.3 结果的计算
-................
山 JB/T32352013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T3235—1999《人造金刚石烧结体磨耗比测定方法》，与JB/T3235—1999相比主要
技术变化如下：
修改了磨耗比测定方法的适用范围（见第1章，1999年版的第1章）；增加了测定原理的另一种计算方法（见第3章）； -增加了磨耗比测定用标准水泥块的规定（见4.1.1）；修改了磨耗比测定用砂轮的规定（见4.1.2，1999年版的4.2）； -增加了石油钻探用聚晶金刚石磨耗比测定装置和测定方法（见4.2.1、5.1)；修改了其他用途聚晶金刚石磨耗比测定参数（见4.2.2，1999年版的第5章）；修改了其他用途聚晶金刚石磨耗比测定方法（见5.2，1999年版的第6章）；删除了砂轮直径D与转速N换算表（1999年版的附录A）；删除了砂轮磨耗量Ms与Rx的关系（1999年版的附录B）；增加了标准水泥块制作方法（见附录A）； -增加了聚晶金刚石磨料层密度的测定方法（见附录B）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：郑州磨料磨具磨削研究所、郑州新亚复合超硬材料有限公司、河南四方达超硬材
料股份有限公司、河南省亚龙金刚石制品有限公司。
本标准主要起草人：周岸、赵大钢、方海江、王恒、钟彦征。 本标准于1983年6月首次发布，1999年5月第一次修订，本次为第二次修订。
II JB/T3235—2013
4.1.2标准砂轮
砂轮硬度符合GB/T2490的规定。其坑深值为3.40mm～4.00mm，其他要求符合GB/T2485中代号和标记如下的砂轮的规定：1-100×16×20GC/F80NV-25m/s。
4.2测定装置
4.2.1 石油钻探用聚晶金刚石磨耗比测定装置（改造后的立式车床）
4.2.1.1应使水泥块的外圆周线速度达到4m/s，允许误差≤土0.2m/s。 4.2.1.2进给量：0.5mm/r~0.8mm/。 4.2.1.3切削深度不小于0.6mm。 4.2.1.4带水冷装置，水流量不小于100L/min。 4.2.2其他用途聚晶金刚石磨耗比测定装置（改造后的万能工具磨床） 4.2.2.1 工作台摆动速度：19mm/s~21mm/s。 4.2.2.2 应使砂轮线速度达到25m/s，相对误差≤土3%。 4.2.2.3 磨削深度不小于0.02mm。 4.2.2.4带除尘装置。 4.2.3天平 4.2.3.1 量程不小于50g，分度值为0.01mg的天平一台。 4.2.3.2量程不小于500g，分度值为0.5g的天平一台。 4.2.4干燥箱
控温范围应至少为0℃～200℃，精度为土5℃。 4.2.5超声波清洗机
频率应不小于1kHz。
5 聚晶金刚石磨耗比测定方法
5.1石油钻探用聚晶金刚石磨耗比测定方法
5.1.1测定准备 5.1.1.1 以无水乙醇为介质，用超声波清洗机清洗试样10min，然后用干燥箱在80℃下烘干至恒重。 5.1.1.2用分度值为0.01mg的天平称量待测试样，其质量为Mi1。 5.1.1.3按图1所示，将待测试样装夹在夹具上。 5.1.1.4调整测定装置主轴转速，使标准水泥块的外圆线速度为4m/s，径向进给速度：0.5mm/r~ 0.8mm/r。 5.1.2测定步骤 5.1.2.1起动测定装置，使被测试样缓慢接触标准水泥块。 5.1.2.2每次进刀前，应检查待测试样是否磨损到衬底，切削深度为0.6mm，并记录进刀次数L。 2. JB/T3235-2013
5.2其他用途聚晶金刚石磨耗比测定方法
5.2.1测试准备 5.2.1.1以无水乙醇为介质，用超声波清洗机清洗试样10min，然后用干燥箱在80℃下烘干至恒重。 5.2.1.2用分度值为0.01mg的天平称量待测试样，其质量为Mi：用分度值为0.5g的天平称量标准砂轮，其质量为Ms1。 5.2.1.3按图2所示，将待测试样装夹在夹具上。
聚晶金刚石
夹具
标准砂轮
图2
5.2.1.4测量标准砂轮尺寸，装固砂轮，并盖好防护罩。 5.2.1.5调整测定装置，使工作台摆动速度满足19mm/s～21mm/s的要求，再调其摆幅与标准砂轮厚度相当。 5.2.2测定步骤 5.2.2.1起动测试装置，调整标准砂轮转速，使其达到线速度25m/s的要求，使待测试样缓慢接触砂轮。 5.2.2.2测定时，磨削深度为0.02mm，每径向进给一次，调整一次砂轮转速，使砂轮线速度维持在 25m/s。 5.2.2.3当标准砂轮磨耗量达到规定值时，使待测试样脱离标准砂轮。停止后卸下标准砂轮，并称其质量为Ms2，按式（6）计算标准砂轮质量磨耗量Ms。
M. -M..-M.?
(6)
式中： Ms 标准砂轮的质量磨耗量，单位为克（g）； Ms1 标准砂轮测试前的质量，单位为克（g）； Ms2 标准砂轮测试后的质量，单位为克（g）。
5.2.2.4卸下试样，用超声波清洗机清洗试样，烘干至恒重，称其质量Mi2”按式（3）计算聚晶金刚石质量磨耗量M。 5.2.2.5砂轮质量磨耗量应不低于25g，试样质量磨耗量应不低于0.20mg，低于规定值需重测。 5.2.3结果的计算
把Ms和M;代入式（2）计算E测值；按式（7）和表1计算出砂轮硬度值为3.70时的E值。
4 JB/T3235—2013
E=kE测
(7)
式中： E聚晶金刚石的磨耗比值； k 砂轮为某硬度值时的修正系数： E测 测出的磨耗比值。 砂轮硬度值H与修正系数k的关系按表1的规定。
-
表1
Ha mm 3.40 3.45 3.50 3.55 3.60 3.65 3.70 3.75 3.80 3.85 3.90 3.95 4.00
1.06 1.05 1.04 1.03 1.02 1.01 1.00 0.99 0.98 0.97 0.96 0.95 0.94
标准砂轮硬度值。 按式（7）计算出的数值保留千位数为有效数字进行修约，记作XY×103。即为聚晶金刚石的磨耗
比。
示例：将计算结果为54632修约为55×103：78495修约为78×103。
