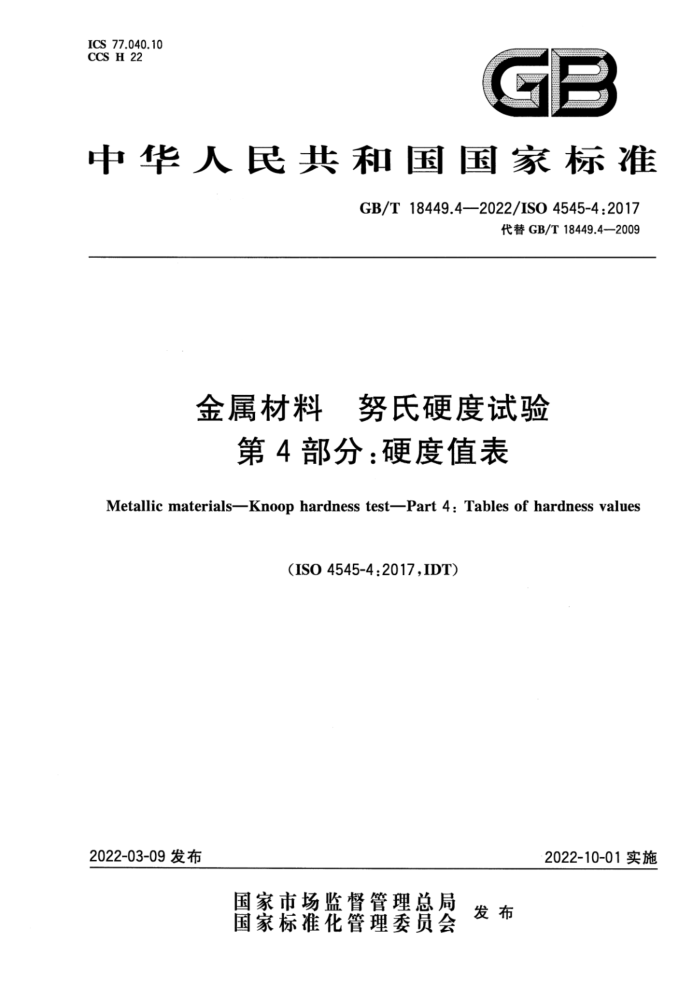

ICS 77.040.10 CCS H 22
GB
中华人民共和国国家标准
GB/T18449.4—2022/ISO4545-4:2017
代替GB/T18449.4—2009
金属材料 努氏硬度试验
第4部分：硬度值表
Metallicmaterials-Knoophardnesstest-Part4:Tables ofhardnessvalues
(ISO4545-4:2017,IDT)
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T18449.4—2022/ISO4545-4:2017
目 次
前言引言 1 范围 2规范性引用文件 3术语和定义 4努氏硬度值表
1 GB/T18449.4—2022/ISO4545-4:2017
前 言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起章规则》的规定起草。
本文件是GB/T18449《金属材料 科努氏硬度试验》的第4部分。GB/T18449已经发布了以下部分：
第1部分：试验方法；一第2部分：硬度计的检验与校准；第3部分：标准硬度块的标定；
第4部分：硬度值表。
一
本文件代替GB/T18449.4一2009《金属材料努氏硬度试验第4部分：硬度值表》，与 GB/T18449.4一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
删除了努氏硬度值的计算公式（见2009年版的第3章）；增加了HK0.001、HK0.002、HK0.005和HK2标尺的硬度值（见表1）。
本文件等同采用ISO4545-4：2017《金属材料努氏硬度试验第4部分：硬度值表》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：钢铁研究总院、上海海洋高端装备功能型平台有限公司、浙江省特种设备科学研
究院、冶金工业信息标准研究院、钢研纳克检测技术股份有限公司。
本文件主要起草人：高怡斐、董莉、周路海、金英、汪宏斌、钟丰平、时红磊、侯慧宁。 本文件于2009年首次发布，本次为第一次修订。
I GB/T18449.4——2022/ISO4545-4:2017
引言
GB/T18449《金属材料努氏硬度试验》旨在规范金属材料努氏硬度试验方法、硬度计的检验和校准、标准硬度块的标定和硬度值等内容。
GB/T18449由四部分构成：
第1部分：试验方法；第2部分：硬度计的检验与校准；一第3部分：标准硬度块的标定；
第4部分：硬度值表。 本文件提供了0.009807N～19.613N下压痕对角线长度与相应的努氏硬度值对照表，方便标准使
用者查阅和使用。
Ⅱ GB/T18449.4—2022/ISO4545-4:2017
金属材料努氏硬度试验
第4部分：硬度值表
1范围
本文件给出的硬度值表适用于按照ISO4545-1进行的努氏硬度试验。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4545-1 金属材料努氏硬度试验 第1部分：试验方法（Metallicmaterials一Knoop hardness test—Part 1: Test method)
注：GB/T18449.1—2009金属材料努氏硬度试验 第1部分：试验方法（ISO4545-1；2005，MOD)
3术语和定义
本文件没有需要界定的术语和定义。
努氏硬度值表
4
表1给出了按照ISO4545-1努氏硬度公式计算得到的努氏硬度值表。
1 GB/T18449.4—2022/ISO4545-4:2017
表1 努氏硬度值表
试验力 N
压痕对角线 0.0098070.01961 10.049030.09807 0.196130.24517 0.49033 0.9807 1.9613 2.9420 4.9033
9.807 19.613
努氏硬度
(d) mm HK HK HK HK HK HK HK HK HK HK HK HK HK
0.001 0.002 0.005 0.01 0.02 0.025 0.05 0.1 0.2 0.3 0.5 1 2
0.0200 35.57 71.14 177.9 355.7 711.4 889.3 1779 3557 0.0202 34.87 69.74 174.4 348.7 697.4 871.8 1744 3487 0.0204 34.19 68.38 171.0 341,9 683.8 854.8 1710 3419 0.0206 33.53 67.06 167.7 335.3 670.6 838.3 1677 3353 0.0208 32.89 65.78 164.4 328.9 657.8 822.2 1644 3289 0.0210 32.26 64,53 161.3 322.6 645.3 806.6 1613 3226 0.0212 31.66 63.32 158.3 316.6 633.2 791.5 1583 3166 0.0214 31.07 62.14 155.3 310.7 621.4 776.7 1553 3107 0.0216 30.50 60.99 152.5 305.0 609.9 762.4 1525 3050 0.0218 29.94 59.88 149.7 299.4 598.8 748.5 1497 2994 0.0220 29.40 58.80 147.0 294.0 588.0 735.0 1470 2940 0.0222 28.87 57.74 144.4 288.7 577.4 721.8 1444 2887 0.0224 28.36 56.72 141.8 283.6 567.2 708.9 1418 2836 0.0226 27.86 55,72 139.3 278.6 557.2 696.5 1393 2786 0.0228 27.37 54,74 136.9 273.7 547,4 684.3 1369 2737 0.0230 26.90 53.80 134.5 269.0 538.0 672.4 1345 2690 0.0232 26.44 52.87 132.2 264.4 528.7 660.9 1322 2644 0.0234 25.99 51.97 129.9 259.9 519.7 649.6 1299 2599 0.0236 25.55 51.09 127.7 255.5 510.9 638.7 1277 2555 0.0238 25.12 50.24 125.6 251.2 502.4 628.0 1256 2512 0.0240 24.70 49,41 123.5 247.0 494.1 617.6 1235 2470 0.0242 24.30 48.59 121,5 243.0 485.9 607.4 1215 2430 0.0244 23.90 47.80 119.5 239.0 478.0 597.5 1195 2390 0.0246 23.51 47.02 117.6 235.1 470.2 587.8 1176 2351 0.0248 23.13 46.27 115.7 231.3 462.7 578.4 1157 2314 0.0250 22.77 45.53 113,8 227.7 455.3 569.2 1138 2277 0.0252 22.41 44.81 112.0 224.1 448.1 560.2 1120 2241 0.0254 22.05 44.11 110.3 220.5 441.1 551.4 1103 2205 0.0256 21.71 43.42 108.6 217,1 434,2 542.8 1086 2171 0.0258 21.38 42.75 106.9 213.8 427,5 534.4 1069 2138 0.0260 21.05 42.10 105.2 210.5 421.0 526.2 1052 2105 0.0262 20.73 41.46 103.6 207.3 414.6 518.2 1036 2073 0.0264 20.42 40.83 102.1 204.2 408.3 510.4 1021 2042 0.0266 20.11 40.22 100,5 201.1 402.2 502.7 1005 2011 0.0268 19.81 39.62 99.05 198.1 396.2 495.3 990.5 1981 3962 0.0270 19.52 39.04 97.59 195.2 390.4 488.0 975.9 1952 3904 0.0272 19.23 38.46 96.16 192.3 384.6 480.8 961.6 1923 3846 0.0274 18.95 37.91 94,76 189.5 379.1 473.8 947.6 1895 3791 0.0276 18.68 37.36 93.39 186.8 373.6 467.0 933.9 1868 3736 0.0278 18.41 36.82 92.06 184,1 368.2 460.3 920.6 1841 3682 2
一 - GB/T18449.4—2022/ISO4545-4:2017
表1 努氏硬度值表（续）
试验力 N
压痕对角线 0.009807 0.01961 0.04903 0.09807 0.19613 0.24517 0.49033 0.9807 1.9613 2.9420 4.9033 9.807 19.613 (d)
努氏硬度
mm HK HK HK HK HK HK HK HK HK HK HK HK HK
0.001 0.002 0.005 0.01 0.02 0.025 0.05 0.1 0.2 0.3 0.5 1 2
0.0280 18.15 36.30 90.74 181.5 363.0 453.7 907.4 1815 3630 0.0282 17.89 35.78 89.46 178.9 357.8 447.3 894.6 1789 3578 0.0284 17.64 35.28 88.21 176.4 352.8 441.0 882.1 1764 3528 0.0286 17.40 34.79 86.98 174.0 347.9 434.9 869.8 1740 3479 0.0288 17.15 34.31 85.77 171.5 343.1 428.9 857.7 1715 3431 0.0290 16.92 33.84 84.59 169.2 338.4 423.0 845.9 1692 3384 0.0292 16.69 33.38 83.44 166.9 333.8 417.2 834,4 1669 3338 0.0294 16.46 32.92 82.31 164.6 329.2 411,5 823,1 1646 3292 0.0296 16.24 32.48 81.20 162.4 324.8 406.0 812.0 1624 3248 0.0298 16.02 32.05 80,11 160.2 320,5 400.6 801.1 1602 3205 0.0300 15.81 31.62 79.05 158.1 316.2 395.2 790.5 1581 3162 0.0302 15.60 31.20 78.01 156.0 312.0 390.0 780.1 1560 3120 0.0304 15.40 30.79 76,98 154.0 307.9 384.9 769.8 1540 3079 0.0306 15.20 30.39 75.98 152.0 303.9 379.9 759.8 1520 3039 0.0308 15.00 30.00 75.00 150.0 300.0 375.0 750.0 1500 3000 0.0310 14.81 29.61 74.03 148.1 296.1 370.2 740.3 1481 2961 0.0312 14,62 29.23 73.09 146.2 292.3 365.4 730.9 1462 2923 0.0314 14,43 28.86 72.16 144.3 288.6 360.8 721.6 1443 2886 0.0316 14.25 28.50 71.25 142.5 285.0 356.2 712.5 1425 2850 0.0318 14,07 28.14 70.35 140.7 281,4 351,8 703.5 1407 2814 0.0320 13.90 27.79 69.48 139.0 277.9 347.4 694.8 1390 2779 0.0322 13.72 27.45 68.62 137.2 274.5 343.1 686.2 1372 2745 0.0324 13.55 27.11 67.77 135.5 271.1 338.9 677.7 1355 2711 0.0326 13.39 26.78 66.94 133.9 267.8 334.7 669.4 1339 2678 0.0328 13.23
.
号
26.45 66.13 132.3 264,5 330.6 661.3 1323 2645 3968
0.0330 13.07 26.13 65.33 130.7 261.3 326.6 653.3 1307 2613 3920 0.0332 12.91 25.82 64.54 129.1 258.2 322.7 645.4 1291 2582 3873 0.0334 12.75 25.51 63.77 127.5 255.1 318.9 637.7 1275 2551 3826 0.0336 12.60 25.21 63.02 126.0 252.1 315.1 630.2 1260 2521 3781 0.0338 12.45 24.91 62.27 124.5 249.1 311,4 622.7 1245 2491 3736 0.0340 12.31 24.62 61.54 123.1 246.2 307.7 615.4 1231 2462 3693 0.0342 12.17 24.33 60.83 121.7
608.3 1217 2433 3650
304.1
243.
0.0344 12.02 24.05 60,12 120.2 240.5 300.6 601.2 1202 2405 3607
1
0.0346 11.89 23,77 59,43 118.9 237.7 297.1 594.3 1189 2377 3566 0.0348 11.75 23.50 58.75 117.5 235.0 293.7 587.5 1175 2350 3525 0.0350 11.62 23.23 58,08 116.2 232.3 290.4 580.8 1162 2323 3485 0.0352 11.48 22.97 57,42 114.8 229.7 287.1 574.2 1148 2297 3445 0.0354 11.35 22.71 56.77 113.5 227.1 283.9 567.7 1135 2271 3406 0.0356 11.23 22.45 56.14 112.3 224.5 280.7 561.4 1123 2245 3368 0.0358 11.10 22.20 55,51 111.0 222.0 277.6 555.1 1110 2220 3331 0.0360 10.98 21.96 54.90 109.8 219.6 274.5 549.0 1098 2196 3294 0.0362 10.86 21.72 54.29 108.6 217.2 271.5 542.9 1086 2172 3257 0.0364 10.74 21.48 53.70 107.4 214.8 268.5 537.0 1074 2148 3222 0.0366 10.62 21.24 53.11 106.2 212.4 265.5 531.1 1062 2124 3187
3 GB/T18449.4—2022/ISO4545-42017
表1 努氏硬度值表（续）
试验力 N
压痕对角线 0.0098070.01961 0.049030.09807 0.19613 0.24517 0.49033 0.9807 1.9613 2.9420 4.9033 9.807 19.613 (d)
努氏硬度
mm HK HK HK HK HK HK HK HK HK HK HK HK HK
0.001 0.002 0.005 0.01 0.02 0.025 0.05 0.1 0.2 0.3 0.5 1 2
0.0368 10,51 21,01 52,53 105.1 210.1 262.7 525.3 1051 2101 3152 0.0370 10.39 20.79 51.97 103.9 207.9 259.8 519.7 1039 2079 3118 0.0372 10.28 20.56 51.41 102.8 205.6 257.1 514.1 1028 2056 3085 0.0374 10.17 20.34 50.86 101.7 203.4 254.3 508.6 1017 2034 3052 0.0376 10.06 20.13 50.32 100.6 201.3 251.6 503.2 1006 2013 3019 0.0378 9.96 19.92 49.,79 99.58 199.2 249.0 497.9 995.8 1992 2987 0.0380 9.85 19,71 49.27 98.54 197.1 246.3 492.7 985.4 1971 2956 0.0382 9.75 19.50 48.75 97,51 195.0 243.8 487.5 975.1 1950 2925 0.0384 9.65 19.30 48.25 96.50 193.0 241.2 482.5 965.0 1930 2895 0.0386 9.55 19.10 47.75 95.50 191.0 238.7 477,5 955.0 1910 2865 0.0388 9.45 18.90 47,26 94.52 189.0 236.3 472.6 945.2 1890 2835 0.0390 9.35 18.71 46.77 93.55 187.1 233.9 467.7 935.5 1871 2806 0.0392 9.26 18.52 46.30 92.60 185.2 231.5 463.0 926.0 1852 2778 0.0394 9,17 18.33 45.83 91.66 183.3 229.1 458.3 916.6 1833 2750 0.0396 9.07 18.15 45.37 90.74 181.5 226.8 453.7 907.4 1815 2722 0.0398 8.98 17.97 44.91 89.83 179.7 224.6 449.1 898.3 1797 2695 0.0400 8.89 17,79 44,46 88.93 177.9 222.3 444.6 889.3 1779 2668 0.0402 8.80 17,61 44.02 88.05 176,1 220.1 440.2 880.5 1761 2641 0.0404 8.72 17.44 43.59 87.18 174,4 217.9 435.9 871.8 1744 2615 0.0406 8.63 17,26 43,16 86.32 172.6 215.8 431.6 863.2 1726 2590 0.0408 8.55 17,10 42,74 85.48 171,0 213.7 427.4 854.8 1710 2564 0.0410 8.46 16.93 42.32 84.64 169.3 211.6 423.2 846.4 1693 2539 0.0412 8.38 16.77 41.91 83.83 167.7 209.6 419.1 838.3 1677 2515 0.0414 8.30 16.60 41.51 83.02 166.0 207.5 415.1 830.2 1660 2491 0.0416 8.22 16.44 41.11 82.22 164.4 205.6. 411.1 822.2 1644 2467 0.0418 8.14 16.29 40.72 81.44 162.9 203.6 407.2 814.4 1629 2443 0.0420 8.07 16,13 40.33 80.66 161.3 201.7 403.3 806.6 1613 2420 0.0422 7.99 15.98 39.95 79.90 159.8 199.7 399.5 799.0 1598 2397 3995 0.0424 7.91 15.83 39,57 79,15 158.3 197.9 395.7 791.5 1583 2374 3957 0.0426 7.84 15.68 39.20 78.41 156.8 196.0 392.0 784.1 1568 2352 3920
-
.
0.0428 7.77 15,53 38.84 77,67 155.3 194.2 388.4 776,7 1553 2330 3884 0.0430 7.70 15.39 38.48 76.95 153.9 192.4 384.8 769.5 1539 2309 3848 0.0432 7.62 15.25 38.12 76.24 152,5 190,6 381.2 762.4 1525 2287 3812 0.0434 7.55 15.11 37.77 75.54 151.1 188.9 377.7 755.4 1511 2266 3777 0.0436 7.49 14.97 37.43 74.85 149.7 187.1 374.3 748.5 1497 2246 3743 0.0438 7.42 14.83 37.08 74,17 148.3 185.4 370.8 741.7 1483 2225 3708 0.0440 7.35 14.70 36.75 73.50 147.0 183.7 367.5 735.0 1470 2205 3675 0.0442 7.28 14.57 36.42 72.83 145.7 182,1 364.2 728.3 1457 2185 3642 0.0444 7.22 14,44 36.09 72.18 144,4 180.4 360.9 721.8 1444 2165 3609 0.0446 7.15 14,31 35.77 71.53 143,1 178.8 357.7 715.3 1431 2146 3577 0.0448 7.09 14.18 35.45 70.89 141,8 177.2 354.5 708.9 1418 2127 3545 0.0450 7.03 14.05 35.13 70.27 140.5 175.7 351.3 702.7 1405 2108 3513 0.0452 6.96 13.93 34.82 69.65 139.3 174,1 348.2 696.5 1393 2089 3482 0.0454 6.90 13.81 34,52 69.03 138.1 172.6 345,2 690.3 1381 2071 3452 4
0.5
-
