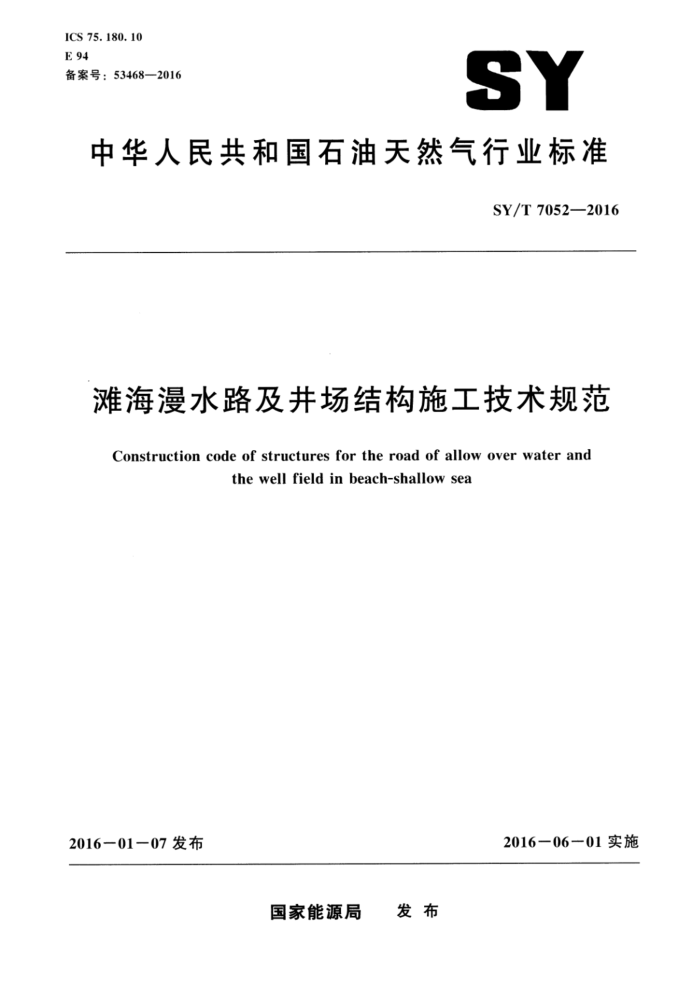

ICS 75.180.10 E 94 备案号：53468—2016
SY
中华人民共和国石油天然气行业标准
SY/T 70522016
滩海漫水路及井场结构施工技术规范
Construction code of structures for the road of allow over water and
the well field in beach-shallow sea
2016一06-01实施
2016-01-07发布
国家能源局 发布 SY/T7052—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
基本规定施工准备 5. 1 一般规定 5.2 测量、放线斜坡式漫水路 6.1砂、石垫层及土工织物垫层 6.2 土方路堤 6.3 抛石路堤 6.4 护底（护脚） 6.5 倒滤层 6.6 护面 6.7 路面及附属设施直立式漫水路 7. 1 桩板梁联合体 7. 2 挡墙 8井场工程 8.1 地基与基础 8.2 台体护壁及护面 8.3 井场混凝土挡浪墙 8.4 台体填筑 8.5 项面
4
L
.
6
10
11
7
13
16
16 18 18 19 19
工程交工验收
9
人 SY/T7052-2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由海洋石油工程专业标准化委员会提出并归口。 本标准起草单位：中石化胜利建设工程有限公司。 本标准起草人：王亚军、刘文清、王庆霞、王延军、戚瑞安、许建军、王建龙、孙洪霞、钟国
林、侯艳斌。
三 SY/T 7052—2016
滩海漫水路及井场结构施工技术规范
1范围
本标准规定了滩海漫水路及井场工程的斜坡式漫水路、直立式漫水路及井场工程的施工。 本标准适用于滩海地区油气勘探开发漫水路和通过漫水路与陆岸连接的井场结构的新建，改建，
扩建工程的施工。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件。仅注明日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB50026工程测量规范 GB50203砌体结构T程施工质量验收规范 JGJ18钢筋焊接及验收规程 JTG/TF50公路桥涵施工技术规范 JTS 202 2水运工程混凝土施工规范 JTS257 水运工程质量检验标准 JTJ296港口道路、堆场铺面设计与施工规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
滩海漫水路the road of allow overwater inbeach-shallow sea 在滩海地区为进行油气勘探、开发而修建的滩涂道路及进海路的通称。大潮可以漫水，小潮不影
响交通。 3.2
滩海井场the well field in beach-shallow sea 在滩海地区为进行油气勘探、开发而修建的井台、站台及滩海陆岸平台等钻采场地的通称。
4基本规定
4.1滩海漫水路和井场结构的建设应在技术、经济、安全、环保论证可行的条件下进行。 4.2工程施工所需要的基础资料包括：水文、气象、地震、冰情、地貌及工程地质，测量、设计及试验资料。 4.3滩海漫水路和井场结构工程的施工，宜贯彻“因地制宜、就地取材”的原则，采用经试验、鉴
1 SY/T7052—2016
定证实行之有效的新技术、新结构、新工艺，新材料。
5施工准备
5.1一般规定 5.1.1施工单位在工程开工前，依据设计文件，结合工程实际，编制施工组织设计、施工方案。 5.1.2工程开工前，应作好各项现场施工准备、技术准备工作。 5.1.3工程开工前应根据设计要求和工程需要，编制应急预案，并报有关单位批准。 5.2测量、放线 5.2.1施工前应对勘察设计单位提供的施工基线控制点（或控制网）和水准点进行交接和复核，并以此测设施工基线、施工水准点和轴线等施工控制网。 5.2.2测量方法和精度应符合GB50026的有关规定。 5.2.3施工基线桩和水准点应设置在通视良好，不发生沉降和位移，不受施工影响的地段，并便于在施工期间检查和校核。 5.2.4施工过程中，应定期对施工基线、施工水准点、轴线等各种施工控制网进行校核。 6斜坡式漫水路 6.1砂、石垫层及土工织物垫层 6.1.1石 砂、石垫层 6.1.1.1砂、石的规格及质量应满足设计要求，当无设计要求时，含泥量不宜大于5%。 6.1.1.2垫层抛填时，应考虑水深、水流及波浪等对砂、石产生漂流的影响。宜通过试抛确定抛填施工工艺。 6.1.1.3抛填砂、石应分段施工，分段长度应根据自然条件和施工工艺确定。抛填完成后，应及时进行上部覆盖施工。 6.1.1.4垫层项标高允许偏差，陆上为30mm，-20mm，水下为300mm，-200mm。垫层的厚度不小于设计厚度。 6.1.1.5垫层的顶面宽度应满足设计要求。 6.1.2土工织物垫层 6.1.2.1土工织物的品种、规格及技术性能应满足设计要求。 6.1.2.2土T织物铺设前，应对垫层进行整平，局部高差，水下应不大于200mm，陆上应不大于100mm 6.1.2.3士工织物铺设块的宽度，应根据施工方法和能力确定。土工织物拼幅宜采用“包缝”或 “丁缝”。 6.1.2.4土工织物应拉直、铺平、不起皱褶。 6.1.2.5土工织物铺设后应及时压载覆盖。 6.1.2.6土工织物垫层铺设的允许偏差、检验数量和方法应符合表1的规定。 6.2土方路堤 6.2.1 路堤土方填筑应符合下列要求： 2 SY/T7052—2016
f)） 筋材上宜按规定层厚铺土，在极软地基上填筑加筋土堤时，开始填筑的二层、三层宜用推土
机或装载机铺土压实，当填土厚度大于60cm后，方可按常规方法填筑碾压。加筋土堤施工，最初二层、三层填筑，宜先从堤脚开始填筑，然后逐渐向堤中心扩展，在平面上呈凹字形向前推进，随后逐层填筑时，可按常规方法进行。
6.3抛石路堤 6.3.1路堤抛填石料规格和质量应满足下列要求：
护面或护底石料强度不应低于50MPa，垫层、堤身石料强度不应低于30MPa。
a)
b） 石料不呈片状，无严重风化和裂纹。
石料单块重量应满足设计要求，无具体要求时，其重量不得低于0.1kN。
6.3.2 路堤抛填石料应根据设计要求、施工能力、潮位和波浪等影响，确定分层和分段的施工顺序。 6.3.3 软土地基上的抛石顺序应符合下列要求：
当堤侧有块石压载层时，应先抛填压载层，后抛填堤身 b) 当有挤淤要求时，应从断面中间逐渐向两侧抛填。 c) 当设计有控制抛石加荷速率要求时，应按设计要求设置沉降观测点，控制加荷间歇时间。 d) 水上抛填应根据水深、水流及波浪等白然条件对块石产生的漂流影响，宜通过试抛确定抛
a)
填施工工艺。 e) 采用陆上推进抛填时，堤根的浅水区可一次抛填到顶，堤身和堤头，视水深、地基承载力和
波浪影响情况，一次或多次抛填到顶。 f 每段堤身抛填完成后，应及时理坡并覆盖面层。受风浪影响的区域，堤心和垫层石的暴露长
度均不宜大于50m。 g） 抛石垫层厚度应满足设计要求。抛石、理坡和安放的允许偏差、检验数量和方法应符合表2
的规定。 h） 四角空心块及栅栏板的垫层块石宜铺砌，其标高允许偏差、检验数量和方法应符合表3的
规定。
表2抛石、理坡和安放允许偏差、检验数量和方法
允许偏差
序号
项目 10kg~100kg 100kg~200kg 200kg～300kg 300kg~500kg 500kg~700kg 700kg~1000kg 10kg~100kg 100kg~200kg 200kg~300kg 300kg~500kg 500kg～700kg 700kg～1000kg
单元测点
检验方法
检验数量
mm ± 400 ± 500 ± 600) ± 7() ± 80 ± 900 ± 200 ± 300 ± 40) ± 500 ±60 ± 700
抛石
GPS、全站仪定位，
每5m~10m
个断面 m~2m一个点 用测深仪、水准仪
或水碗测量
理坡
2
安放 SY/T7052-2016
表3四角空心块及栅栏板铺砌垫层标高的允许偏差、检验数量和方法
允许偏差 mm ± 50
检验数量
检验方法
序号
项目
单元测点
四角空心块及栅栏板铺砌垫层
水上施工水下施工
GPS。全站仪定位。
每5m~10m
1m~2m--个点 用测深仪、水准仪
一个断面
± 80
或水蛇测量
6.4护底（护脚） 6.4.1 抛石护底（护脚）的范围和厚度应满足设计要求：顶标高允许偏差、检验数量和方法应符合表4的规定。 6.4.2护脚为抛石棱体时，其外坡坡度不大于设计坡度，顶宽和标高的允许偏差、检验数量和方法应符合表4的规定。
表4水下抛石护脚允许偏差、检验数量和方法允许偏差
序号 1 2
项目护脚边坡平台宽平台高程
检验数量
单元测量
检验方法
15% -10% ± 100mm 300mm 100mm
用经纬仪和测深仪等测量
1
用钢尺测量用水准仪测量
每20m一个断面
1
6.4.3 软体排护底的施工应符合下列规定：
a) 软体排所用材料的品种、规格和质量应满足设计要求。
软体排排体、加筋带和绑扎环的缝制应满足设计要求，缝接处的强度不宜低于土工织物拉
b)
伸强度的70%。 压载材料的制作和系结应符合下列规定：
9
块石和混凝土块的规格、重量和强度等指标应满足设计要求。
1） 2） 砂肋和砂袋填充材料宜采用砂性土，粒径大于（.75mm的颗粒含量应大于80%，黏粒
含量应小于10%。砂肋和砂袋填充饱满度宜为80%。砂被充填料宜采用透水性较好的细砂或中粗砂，黏粒含量应小于3%，砂被厚度宜大于300mm。
3) 混凝土联锁块的规格，尺寸，数量，强度应满足设计要求。 4) 混凝土联锁块宜采用防老化的连接绳系结。 5) 砂肋、砂袋、混凝土块与软体排加筋带的系结方式、间距和系结材料等应满足设计
要求。
d) 软体排铺设前应清障。 e） 软体排铺设可采用人工铺设或铺排船铺设，软体排长度和宽度应根据设计要求确定，并考虑
软体排的收缩量。 f) 铺设软体排时，应考虑水深、流速和流向等自然条件的影响，不得产生破损、褶皱和漂移 g) 软体排铺设过程中，块与块之间的有效搭接宽度，水下不应小于2m，陆上不应小于1m。
软体排沿堤坝轴线方向宽度不宜突变。
h） 软体排铺设时应防止压载块石或混凝土块棱角造成软体排的破损。
路堤合拢处应加大软体排护底范围，并应对软体排采取防冲措施。
）
5
