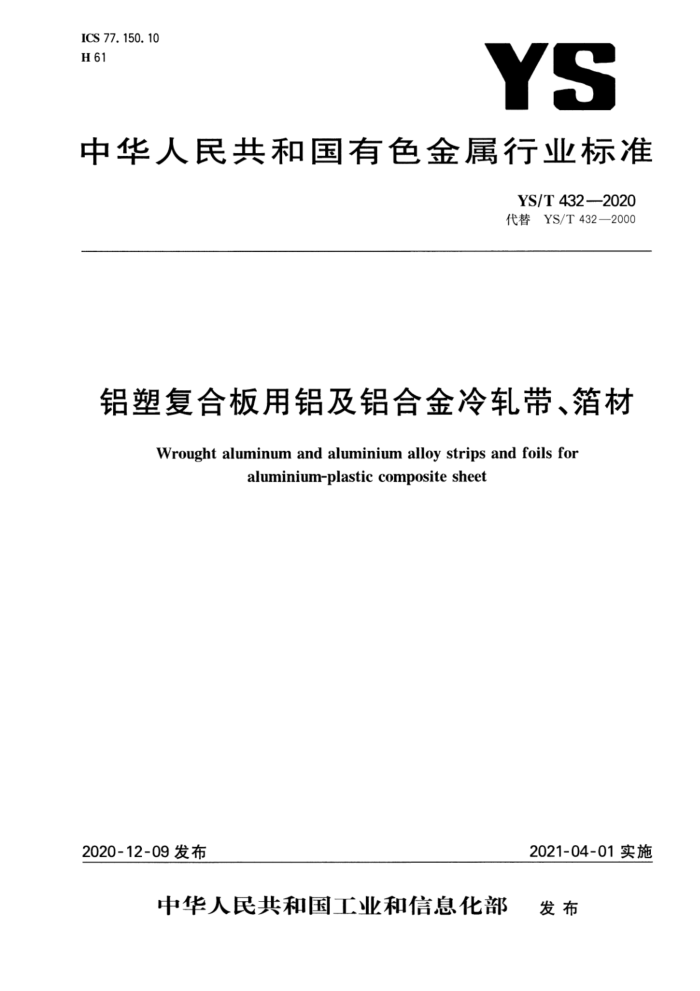

ICS 77. 150. 10 H 61
YS
中华人民共和国有色金属行业标准
YS/T 432-2020 代替YS/T432—2000
铝塑复合板用铝及铝合金冷轧带、箔材
Wrought aluminum and aluminium alloy strips and foils for
aluminium-plasticcompositesheet
2021-04-01实施
2020-12-09 发布
中华人民共和国工业和信息化部 发布 YS/T432—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T432一2000《铝塑复合板用铝带》。本标准与YS/T432-2000相比，除编辑性修
改外主要技术变化如下：
修改了范围（见第1章，2000年版的第1章）；
-
修改了规范性引用文件（见第2章，2000年版的第2章）；增加了1050、1060、3005、3004、3104、3005、3105、5005、5052、8011牌号产品的状态、尺寸规格、 套筒内径及力学指标（见3.1.1和3.4）：增加了1100牌号H14/H24/H16/H26/H28及3003牌号O/H111/H12/H22/H18/H28/H19 状态、尺寸规格、套简内径及力学指标（见3.1.1和3.4）修改了1100H18、3003H14、3003H24、3003H16、3003H26的尺寸规格和套筒内径范围（见 3.1.1，2000年版的3.1)； -增加了箔材的标记和示例（见3.1.2）；修改了产品的厚度及厚度允许偏差（见3.3.1，2000年版的3.4.1)；修改了产品的宽度及宽度允许偏差范围（见3.3.2，2000年版的3.4.2)；修改了产品的不平度的控制要求（见3.3.3，2000年版的3.4.5）；修改了产品的侧边弯曲度的控制要求（见3.3.4，2000年版的3.4.4)；修改了产品的室温拉伸力学性能（见3.4，2000年版的3.5）；增加了产品的其他要求（见3.6）；修改了产品的化学成分的试验方法（见4.1，2000年版的4.1）；增加了产品的不平度、侧边弯曲、错层塔形，以及其他要求的试验方法（见4.2、4.6）；修改了产品室温拉伸力学性能和折弯的试验方法（见4.3和4.4，2000年版的4.2）；修改了产品的检查和验收（见5.1，2000年版的5.1)；修改了产品的计重（见5.3，2000年版的6）；修改了产品的取样要求（见5.5，2000年版的5.4）：修改了产品的检验结果的判定（见5.6，2000年版的5.5）；修改了产品的产品标志（见6.1.1，2000年版的7.1)；增加了产品的包装标志（见6.1.2）；修改了产品的质量证明书（见6.3，2000年版的7.3）；修改了产品的订货单（或合同)内容（见第7章，2000年版的第8章）。
-
-
本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：中铝瑞闽股份有限公司、广西柳州银海铝业股份有限公司、福建省南铝板带加工有
限公司、天津忠旺铝业有限公司、西南铝业（集团）有限责任公司、江苏鼎胜新能源材料股份有限公司、贵州中铝铝业有限公司、东北轻合金有限责任公司、厦门厦顺铝箔有限公司、山东南山铝业股份有限公司、 有研工程技术研究院有限公司。
本标准主要起草人：张群、黄瑞银、徐始祥、邱龙涛、梁新华、曹建锋、何勇、刘、吴保剑、晏南军、徐宏大、 纪长建、赵晓红、李亚楠。
本标准所代替标准的历次版本发布情况为：
YS/T432—2000。 YS/T432—2020
铝塑复合板用铝及铝合金冷轧带、箔材
1范围
本标准规定了铝塑复合板用铝及铝合金冷轧带材、箔材的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同）内容。
本标准适用于铝塑复合板用铝及铝合金冷轧带材、箔材（以下简称带、箔材），同时也适用于彩涂板的基材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T232金属材料弯曲试验方法 GB/T3190变形铝及铝合金化学成分 GB/T3199 铝及铝合金加工产品的包装、标志、运输、贮存 GB/T3880（所有部分）一般工业用铝及铝合金板、带材 GB/T7999 铝及铝合金光电直读发射光谱分析方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样及方法 GB/T17432 ：变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法
3要求
3.1产品分类 3.1.1牌号、状态及尺寸规格
带、箔材的牌号、状态、尺寸规格及套筒内径应符合表1的规定，需方有特殊要求时，由供需双方协商确定，并在订货单(或合同)中注明。
表1牌号、状态、尺寸规格及套筒内径
尺寸规格
套筒内径 mm
牌号
状 态
厚度 mm 0.11~1.50
宽度 mm
H14,H24 H16、H26 H14,H24
1050,1060
300.0~2100.0
305、405、505
1100
0.11~1.50
300.0~2100.0
H16、H26、H18、H28
1 YS/T432—2020
表1牌号、状态、尺寸规格及套筒内径（续）
尺寸规格厚度 mm
套筒内径 mm
状 态
牌 号
宽度 mm
O、H111、H12、H22 H14、H24、H16、H26 H18、H28、H19 H14、H24、H19 O、H14、H24、H19
3003
0.11~1.50
300.0~2100.0
0.20~1.50 0.20~1.50 0.20~1.50
3004 3104 3005
300.0~2100.0 300.0~2100.0
H14、H24 H16、H26 H14,H24
300.0~2100.0
305、405、505
3105
0.20~1.50
300.0~2100.0
H16、H26、H18、H28
H14,H24 H16、H26 H22、H32
0.20~1.50
300.0~2100.0
5005
0.20~1.50 0.20~1.50
5052 8011
300.0~2100.0
H24、H34、H26、H36
H14、H24
300.0~2100.0
3.1.2标记及示例
带、箔材的标记按产品名称、标准编号、牌号、状态、尺寸规格的顺序表示。标记示例如下：示例1： 3003牌号、H18状态、厚度为0.50mm、宽度为1250.0mm的带材，标记为：带YS/T432-3003H18-0.50X1250 示例2： 1100牌号、H18状态、厚度为0.12mm、宽度为920.0mm的箔材，标记为；箔YS/T432-1100H18-0.12X920
3.2化学成分
带、箔材的化学成分应符合GB/T3190的规定。 3.3尺寸偏差 3.3.1 厚度
带、箔材的厚度允许偏差应符合表2的规定。需方有特殊要求时，由供需双方协商确定，并在订货单 (或合同)中注明。
表2 2厚度允许偏差
单位为毫米
厚度t 0.11~1.00 >1.00~1.50
厚度允许偏差
±3.0%t ±2.5%t
当偏差不采用对称的“士”偏差时，则正、负偏差的绝对值之和应为表中数值的两倍。
2 YS/T432—2020
3.3.2宽度
带、箔材的宽度允许偏差应符合表3的规定。需方有特殊要求时，由供需双方协商确定，并在订货单 (或合同)中注明。
表3宽度允许偏差
单位为毫米
宽 度 300.0~700.0 >700.0~1600.0
宽度允许偏差
±0. 5 ±1. 0 ±1. 5
>1600.0
当偏差不采用对称的“土”偏差时，则正、负偏差的绝对值之和应为表中数值的两倍，
?
3.3.3不平度
带、箔材的不平度应符合表4或表5的规定。需方有特殊要求时，由供需双方协商确定，并在订货单 (或合同)中注明。
表4不平度（波高波数）
边部波浪高度
宽度 mm ≤700.0 >700.0
中间波浪高度
每米长度上允许的波浪个数
mm ≤2.0 ≤3.0
mm ≤1.0 ≤1. 0
≤3 3
表5 不平度（I值）
宽度 mm ≤700.0 >700.0
I值 ≤6.0 ≤10.0
3.3.4侧边弯曲度
带、箱材任意2000mm长度上的侧边弯曲度不大于2mm。需方有特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。 3.3.5 错层、塔形
带、箔材的错层不大于2mm，塔形不大于5mm（内5圈、外2圈除外）。需方有特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。 3.3.6套筒长度
套筒长度不小于带、箔材的宽度，且每边突出带、箔材端面的长度不大于10mm。 3.4室温拉伸力学性能
带、箔材的室温拉伸力学性能应符合表6的规定。需方有特殊要求时，由供需双方协商确定，并在订货单(或合同)中注明。
3 YS/T432—2020
表6 室温拉伸力学性能
室温拉伸试样结果
弯曲半径”
厚度t mm
抗拉强度Rm 延伸强度 Rpo.2 断后伸长率Aso
规定非比例
牌号 状态
% 不小于 1 2 3 2 3 4 1 2 2 3 2 3 3 4 1 2 2 3 2 3 5 3 4 6 1 2 3 4 2 3 4 5
MPa
180°
90°
MPa
0. 5t 0. 5t - 0. 5t 0. 5t 一 1. 0t
0.11~0.30
H14 >0.30~0.50
95~135
≥75
>0.50~1.50 0.11~0.30
1. 0t
H24 >0.30~0.50
≥95
≥75
- 1. 0t
1050
>0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50
H16
≥85
120~150
2. 0t
1. 0t - 1. 0t
≥85
H26
≥120
2. 0t 一 2. 0t 一 2. 0t
H14
95~135
≥70
1. 0t
H24 0.11~0.50 ≥95 ≥70 H16
>0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.63
1060
1. 0t
110~155
≥75
3. 0t
1. 0t 1 Ot Ot Ot Ot Ot Ot 1. 0t 1. 0t
H26
≥110
≥75
3. 0t 一 / - 一
H14 >0.63~1.20 110~145 ≥95
>1.20~1.50 0.11~0.63
H24 >0.63~1.20
≥110
≥95
-
>1.20~1.50 0.11~0.32 >0.32~0.63 >0.63~1.20 >1.20~1.50 0.11~0.32 >0.32~0.63 >0.63~1.20 >1.20~1.50
-
一
1100
一
130~165
≥115
H16
1. 0t 1. 0t
一 1. 0t 1. 0t
-
H26
≥130
>115
1. 0t 1. 0
4 YS/T432—2020
表 6 室温拉伸力学性能（续）
室温拉伸试样结果规定非比例
弯曲半径“
厚度t mm
抗拉强度Rm 延伸强度 Rpo.2 断后伸长率As0
牌号 状态
% 不小于 1 2 4 15 17 3 4 6 7 2 2 4 4 1 2 2 3 1 2 2 2 1 2 3 4 1 10 14 1 3 1 3
MPa
90°
180°
MPa
2. 0t
0.11~0.63
1100 H18 >0.63~1.20 ≥150
H28 0
1
>1.20~1.50 0.11~0.50
一
Ot Ot Ot 0. 5t ot 0. 5t 0. 5t 1. 0t 0. 51 1. 0t 1. 0t 1. 5t 1. 0t 1. 5t 1. 5t 2. 5t 1. 5t 2. 5t 0. 5t 1. 0t 0. 5t 1. 0t
Ot ot Ot 1. 0t Ot 1. 0t 1. 0t 2. 0t 1. 0t 1. 5t 2. 0t 2. 0t 2. 0t 2. 0t
H111 >0.50~1.50 95~135 ≥35 H12
0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50 0.11~0.50 >0.50~1.50
120~160
≥90
H22
≥80
120~160
H14
≥125
145~195
3003 H24
145~195
≥115
H16
170~210
≥150
H26
170~210
≥140
H18
≥190
≥170
-
H28
≥190
≥160
2. 5t 2.5t 2.5t 2. 5t
H14 0.20~0.50 220~265 ≥180
>0.50~1.50 0.20~0.50 >0.50~1.50
3004
H24 H19 0.20~1.50
220~265 ≥270 155~195
≥170 ≥240 ≥60
0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50
Ot 0. 5t 1. 0t 1. 5t 1. 0t 1. 5t
Ot 0. 5t 1. 0t 1. 5t 1. 0t 1. 5t
0
3104 H14
225~265
≥175
H24
225~265
≥165
5 YS/T432—2020
表6 室温拉伸力学性能（续）
室温拉伸试样结果规定非比例 断后伸长率Aso
弯曲半径”
厚度t mm
牌号 状态
抗拉强度Rm
% 不小于 1 1 2 4 4 1 2 3 3 2 2 4 1 1 2 3 3 1 1 2 2 2 2 3 4 1 2 2 3
延伸强度Rpo.2
MPa
180°
90°
MPa ≥225
3104 H19 0.20~1.50
≥275 170~215
一
0. 5t 1t 0. 5t 1t 1. 02 1. 5t 1. 0t 1. 5t 一
1. 5t 1. 5t 1. 5t 1. 5t 2. 0t 1 2. 0t - 1. 5t 2. 5t 1. 5t 2. 5t 2. 5t
0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50 0.20~0.50 >0.50~1.50
H14
≥150
H24
170~215
≥130
3005
H16
195~240
≥175
H26
195~240
≥160
H14
≥130
150~200
H24
150~200
≥120
H16
175~225
≥160
3105
2. 5t
H26
175~225
≥150
2. 5t
≥195
H18
≥180
2. 5t
-
H28
≥195
≥170
-
-
0. 5t 1. 0t 0. 5t 1. 0t 1. 0t 1. 5t 1. 0t 1. 5t 0. 5t 1. 0t
1. 5t 2. 0t 1. 5t 1.5t 1. 5t 一 1. 5t
H14
145~180
≥120
≥110
H24
145~180
5005
H16
165~205
≥145
≥135
H26
165~205
H32 >0.50~1.50 210~260 ≥130 5
1. 5t 1. 5t
H22 0.20~0.50
5052
6
6
