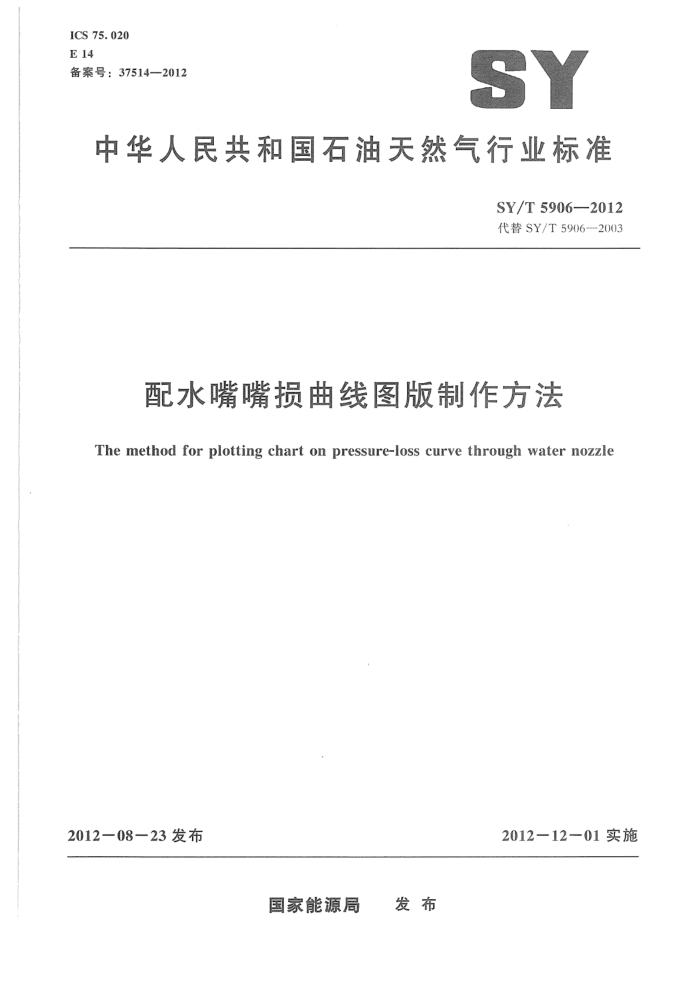

ICS 75.020 E14 备案号：375142012
SY
中华人民共和国石油天然气行业标准
SY/T5906--2012 代替SY/T5906-2003
配水嘴嘴损曲线图版制作方法
The method for plotting chart on pressure-loss curve through water nozzle
2012一12-01实施
2012-08--23发布
国家能源局 发布 SY/T 5906-2012
目 次
前言
T
范围规范性引用文件 3 术语和定义
2
配水嘴嘴损压差测试方法配水嘴嘴损曲线图版制作步骤通过试验确定可调堵塞器当量孔径与固定堵塞器配水嘴孔径对应关系健康、安全、环境控制要求
5
.--
6
7
-. SY/T 5906--2012
前言
本标准按照GB/T1.1-2009《标准化工作导则 划第1部分：标准的结构和编写》给出的规则起草
本标准代替SY/T5906-2003《配水嘴嘴损曲线图版制作方法》，与SY/T5906—2003相比，除编辑性修改外，主要变化如下：
增加了规范性引用文件（见第2章）；修改了嘴损压差的定义（见3.1，2003年版的2.1）；修改了嘴损曲线的定义（见3.2，2003年版的2.2）；修改了测试条件，仪器设备做了调整（见4.1、4.2，2003年版的3.1）；修改了测试流程（见4.3。2003年版的3.2） -修改了配水嘴嘴损曲线图版制作步骤（见第5章）； -增加了可调堵塞器当量孔径与固定堵塞器配水嘴孔径的对应关系（见第6章）；增加了配水嘴嘴损试验的健康、安全、环境控制的要求（见第7章）。
本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：大庆油田有限责任公司采油工程研究院、国家电动潜油泵质量监督检验中心、
中国石油天然气股份有限公司采油工程产品质量监督检验中心。
本标准主要起草人：邹丽娜、王凤山、朱贵宝、刘龙达、孙良伟、孙德勇、常庆欣、张艳、 韩杰。
本标准代替了SY/T5906-2003。 SY/T5906—2003的历次版本发布情况为：
SY/T 5906—1993。
A SY/T5906--2012
52752012 4.2.7可调堵塞器，可调堵塞器当量内径为0.2mm～10mm，可调堵塞器的安装方式见SY/T 67972010。
4.3测试流程
测试工艺流程见图1。
说明：
进口阀门；溢流调节阀；压力传感器：试验井：油管；配水器；压力传感器：
1
3
4
6
7
8 电磁流量计：
出口阀门：标准计量池。
9
10
图1测试工艺流程图
4.4测试步骤
警告：测试中涉及高压条件下的操作，试验人员应经培训考核后持证上岗，并严格执行操作规程。本标准并未指出所有可能的安全问题，使用者有责任采取适当的、安全的健康措施，并保证符合国家有关法规规定的检验条件。 4.4.1将带有实心配水嘴的固定堵塞器投人配水器中，安装在试验井内，连好管线，检查压力传感器、电磁流量计是否归零。 2 SY/T5906-2012
4.4.2打开进口阀门，关闭溢流调节阀，对试验管柱加压，当压力达到配水器的工作压力时，关闭进口阀门，稳压5min：从图1中的压力传感器3中读取压力值，压力不降为合格。 4.4.3在配水器内投入不同内径的配水嘴，打开进口阀门，调节溢流调节阀，使进口压力（从图1 中的压力传感器3读取）恒定在注水压力设定值，调节出口阀门，使出口压力（从图1中的压力传感器7读取）从大到小变化，分别在5个压力点取值（压力点等步长分布），通过电磁流量计或计量池测试流量值，每个点测试3次，取其平均值为实际流量测量值。
5配水嘴嘴损曲线图版制作步骤
5.1按第4章要求测试各配水嘴的流量Q和嘴损压差A力值，并计算出嘴损压差平方根√△力。 5.2将每个配水嘴在每一点的平均流量Q作为X轴值，对应的嘴损压差平方根/△p作为Y轴值。 绘制各种内径d、配水嘴的流量Q和压差平方根△力的关系曲线。 5.3以PS-114×46×20×70/15P-A型配水器配水嘴为例，制作出的配水嘴嘴损曲线图版见图2。
1.6
d, mm 6.0
8.0
7.0
5.0
3.0
4.0
1.22.0
1.4
专
1.2
1.0
0.8
L
0.6
0.4
0.2
0.0
300
100
150 Q, m/d
200
250
50
图2PS-114×46×20×70/15P-A型配水器配水嘴嘴损曲线图版
6通过试验确定可调堵塞器当量孔径与固定堵塞器配水嘴孔径对应关系
6.1按照第4章的测试方法，将配水器中的固定堵塞器取出，换上可调式堵塞器。 6.2通过调整可调堵塞器的螺旋机构，改变配水嘴阀口尺寸。记录旋转圈数N。 6.3按照测试程序4.4.3记录流量Q及嘴前嘴后压力，并计算嘴损压差平方根△力。 6.4利用Q及△力的对应关系在图2中找到对应的固定堵塞器配水嘴内径d值。 6.5列表显示d与N的对应关系。
3 SY/T5906--2012
健康、安全、环境控制要求
7
7.1 嘴损压差测试过程中。如出现管线振动，泵的输出流量及压力波动幅度大等情况异常时，应及时排出泵内和流程中的空气或停泵检查。 7.2每次试验前后，都要检查电动调节阀门开关是否到位，压力传感器和电磁流量计工作是否正常准确。标准计量池、电磁流量计和压力传感器应定期进行检定。 7.3检查流程中各阀门及管汇是否完好，有否漏失或密封不严现象。 7.4试验设计应有健康、安全、环境控制的技术要求及应急预案。 7.5试验现场应有安全通道图并设置明显安全标识和警示，例如高压危险、非工作人员禁止人内等。 7.6试验现场应有专职安全人员，试验应对试验现场布局、设备安装、安全设施进行检查验收，作业期间做好个人防护，穿戴好劳保用品。 中华人民共和国石油天然气行业标准
