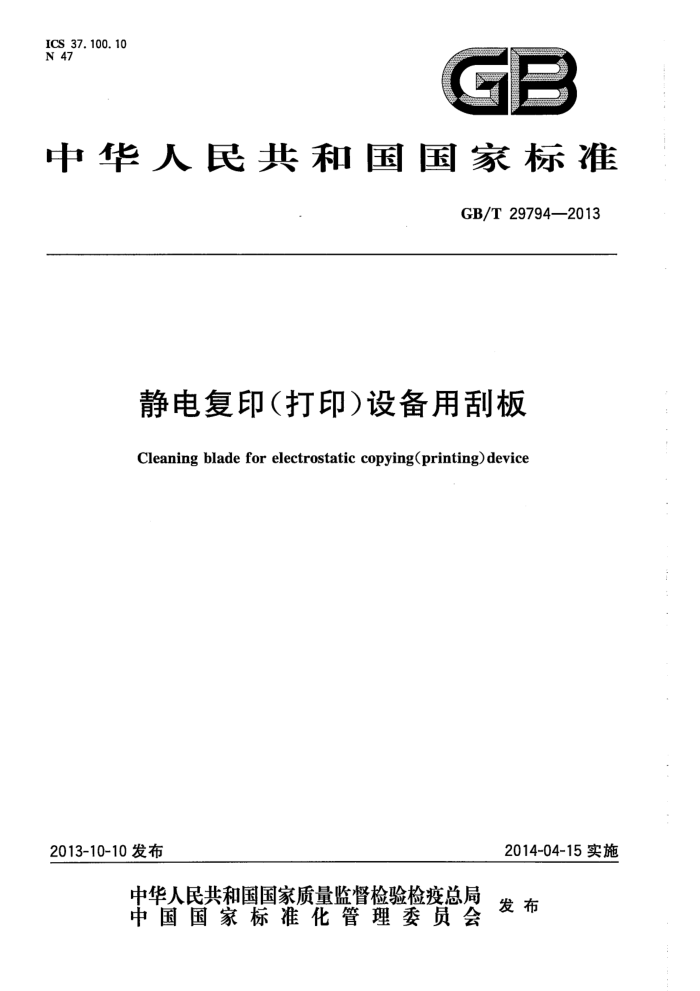

ICS 37.100. 10 N 47
中华人民共和宝国家标准
GB/T 297942013
静电复印（打印）设备用刮板
Cleaning blade for electrostatic copying(printing)device
2014-04-15实施
2013-10-10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29794—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
....
..
要求 5 试验方法 6 检验规则
&
2
量量
+.. ......... .... ................ +..
b
标志、包装、运输和贮存
7
1 GB/T 29794—2013
前 言
本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由中国机械工业联合出提出。 本标准由全国复印机械标准化技术委员会(SAC/TC147)归口。 本标准起草单位：天津复印技术研究所、珠海天威飞马打印耗材有限公司、上海富士施乐有限公司、
天津市中环天佳电子有限公司、柯尼卡美能达(中国)投资有限公司、珠海弘德荣业电子有限公司、珠海优泰科技有限公司。
本标准主要起草人：刘薏玲、张希平、仇相如、姜真、陈挺、吕育才、王炳仁。
I GB/T 29794--2013
4.6黏合强度
黏合强度不小于 20 N。 注：适用于带支架的刮板。
4.7印品质量
印品质量考核项目和技术要求应符合表2的规定。
表 2印品质量考核项目和技术要求
技术要求 0. 02 无
项目名称底灰纵向条纹
序号 1 2
4.8运行试验
运行试验考核项目和技术要求应符合表3的规定。 4.9环境适应性 4.9.1环境适应性条件
低温低湿条件:温度10℃±2℃;相对湿度30%±5%; 高温高湿条件：温度33℃±2℃;相对湿度80%±5%。
表 3 运行试验考核项目和技术要求
序号 1 2 3 4
项目名称连续运行时间
技术要求 2 h
印量印品质量异常声音
≥额定值的 85% 应符合表 2 的要求
无
注：额定值一机器额定输出速度X运行时间。
4.9.2 2环境适应性要求
在高温高湿和低温低湿条件下刮板应符合表3规定的要求。 4.10贮存期
应不少于 1 年。 4.11寿命
由企业自定。 4.12有害物质
刮板中汞、镉、铅、六价铬等重金属的含量应符合GB/T26572规定的要求。
3 GB/T 29794—2013
5试验方法
5.1试验环境条件 5.1.1除对试验环境条件另有规定外，试验应在环境温度18℃～28℃、相对湿度 40%～60%的条件下进行。 5.1.2产品与试验样机、消耗材料必须在同一环境条件下放置24 h。 5.1.3使用适用的机型进行试验，试验样机应符合相应的产品标准要求。 5.1.4使用试验样机所适用的、国内市场上公开销售的消耗材料及复印纸。 5.2耐运输贮存试验
产品在包装状态下，按4.2要求和JB/T 9444.2与JB/T 9444.4规定的方法进行试验。 5.3外观要求 5.3.1目视检查产品金属部分的外观。 5.3.2用10倍放大镜检查产品刮片部分的外观， 5.4尺寸精度检验 5.4.1刮板自然表面平面度
使用千分尺按GB/T19582004中A.6.2规定的方法进行检测。 5.4.2刮板工作棱直线度
使用塞尺按GB/T 1958--2004 中 A.6.1规定的方法进行检测。
5.4.3刮板工作棱粗糙度
将刮板置于投影仪工作台上，用专用工装使刮板平面与工作台面成45°，用100倍物镜在投影屏上检查工作棱的粗糙度。 5.5材料物理性能 5.5.1刮板材料的物理性能测定应在GB/T 2941一2006 规定的试样停放和试验的标准温度、湿度条件下进行。 5.5.2硬度测定按GB/T 531.1一2008 规定的方法进行检测。 5.5.3密度的测定按GB/T 533一2008规定的方法进行检测。 5.5.4拉伸强度、拉断伸长率、断裂拉伸强度的测定按 GB/T 528一2009 规定的方法进行检测。 5.5.5拉伸模量的测定应将材料拉伸到100%，然后按GB/T1681一2009规定的方法进行检测。 5.5.6磨耗损失的测定按GB/T 1689一1998 规定的方法进行检测。 5.5.7 标准回弹性的测定按 GB/T 1681一2009 规定的方法进行检测。 5.5.8压缩永久变形的测定按 GB/T 7759一1996规定的方法进行检测。 5.6黏合强度
将刮板的 PU片大部分去掉,两端各留 10 mm的余量，中间部分任意位置留 10 mm，用压力仪夹住 PU片，垂直下拉支架，分别测试三个位置的拉力值，均应符合4.6的要求。
4 GB/T 29794—2013
5.7印品质量 5.7.1底灰
按GB/T 10073规定的方法进行检测。 5.7.2纵向条纹
目视检查全黑和全白印品在走纸方面是否有纵向条纹。 5.8运行试验 5.8.1 将刮板装人试验样机中，进行试验。记录试验的起始时间、结束时间。 5.8.2　运行试验方法如下：
a）运行考核时间及印量应符合表 3 的规定； b）运行试验中，复印时使用JB/T6872—2007规定的消耗量版进行复印，在1h结束后和试验终
止前使用JB/T8273规定的全黑版、全白版和GB/T4591规定的综合版各抽取6张复印品检查印品质量；打印时使用GB/T 22372—2008中的消耗量版进行打印,在1 h结束后和试验终止前使用GB/T22372--2008中的全黑版、全白版和综合测试版各抽取6张打印品检查印品质量;
c）运行试验中,除印品抽样用 A3 幅面外,其余用 A4 幅面。 注：复印取样时，全白版用5张普通白色复印纸重叠代替。
5.8.3 运行性能考核项目按 6.2.3 a)进行判定。 5.9环境适应性 5.9. 1高温高湿和低温低湿环境适应性试验在 5.8 试验之后进行。 5.9.2将装入刮板的试验样机放置在 4.9.1规定的试验环境条件下保持2 h后开始 1 h运行试验，用 5.8.2 规定的试验方法进行抽样,按 6.2.3 a)进行判定。 5.10　贮存期 5.10.1贮存期试验条件应符合4.2的要求。 5.10.2贮存期结束后，进行 4.3～4.8检验。 5.10.3本项试验可另行安排。 5.11 寿命
采用上机考核方法进行。 将被测试样品按要求装入测试样机，复印时按JB/T 6872一2007规定的消耗量版或打印时按
GB/T22372—2008中的消耗量版，当复印或打印张数达到刮板标称印量的20%、50%、80%、100%分别进行复印品、打印品取样。
取样方法如下：复印时以GB/T4591规定的综合版为原稿，抽取6张复印品样张，以全白版和JB/T8273规定的
全黑测试版为原稿，抽取全白复印品和全黑复印品各3张，全黑版可不用连续复印，对所抽取的复印品样张按5.7规定的方法进行测试。
打印时运行符合GB/T22372—2008的测试版软件，打印综合版6张，全黑版、全白版各3张，全黑版可不用连续打印，对所抽取的打印品样张按5.7规定的方法进行测试。
5
