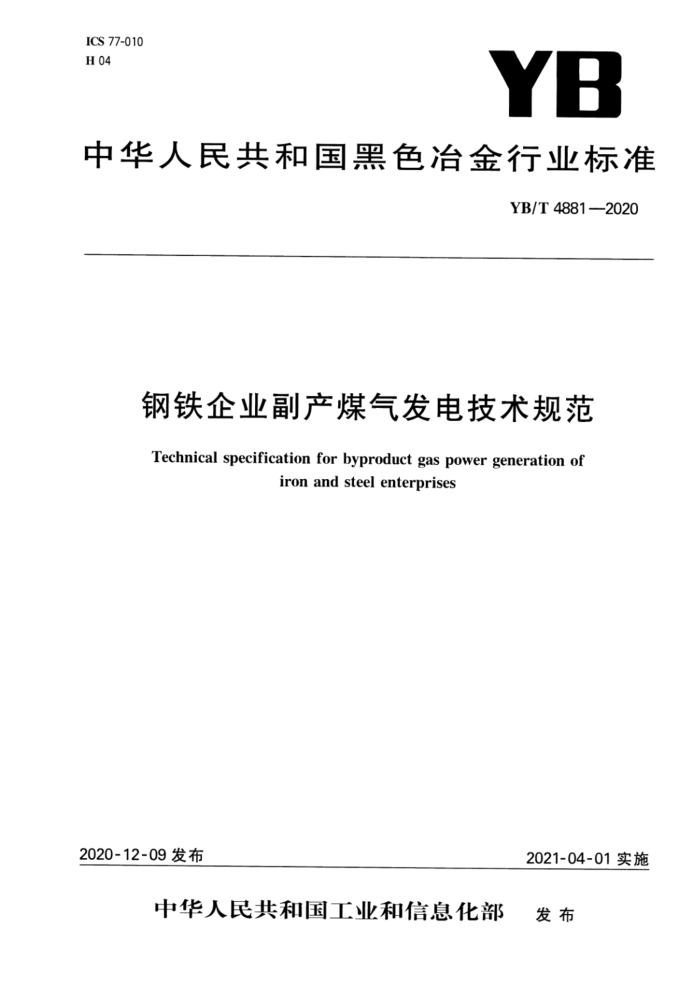

ICS 77-010 H 04
YB
中华人民共和国黑色冶金行业标准
YB/T 4881—2020
钢铁企业副产煤气发电技术规范
Technical specification for byproduct gas power generation of
ironand steelenterprises
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T 4881—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：中冶南方都市环保工程技术股份有限公司、广西盛隆冶金有限公司、中冶京诚工程
技术有限公司、四川点石能源股份有限公司、冶金工业规划研究院、四川电力设计咨询有限责任公司、北京志能祥赢节能环保科技股份有限公司、思安新能源股份有限公司、金通灵科技集团股份有限公司、深圳世能科泰能源技术股份有限公司、江苏省镔鑫钢铁集团有限公司、四川德胜集团钒钛有限公司、仟亿达集团股份有限公司、重庆赛迪热工环保工程技术有限公司、北京科技大学。
本标准主要起草人：熊敬超、李新创、熊超、宋自新、刘立新、柯雪利、王颖洁、张华、肖邦国、贾荣、 黄玉鸿、张艳、王国臣、刘晓勇、冯明飞、沈忠东、邬琦、黄奇、郑两斌、向绪洲、肖汉平、韩汉平、朱能闯、 邵雁、唐美琼、杨明华、张艳珍、杨成禹、罗磊、豆瑞锋。 YB/T4881—2020
钢铁企业副产煤气发电技术规范
1范围
本标准规定了钢铁企业副产煤气发电技术的术语和定义、技术要求、锅炉系统、汽轮机系统、给排水系统、其他系统、系统安全。
本标准适用于高温高压及以上参数煤气直燃锅炉发电技术，不适用于煤气-蒸汽联合循环发电技术，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5578固定式发电用汽轮机规范 GB6222工业企业煤气安全规程 GB 50016 建筑设计防火规范 GB50049 小型火力发电厂设计规范 GB/T50050 工业循环冷却水处理设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB/T 50102 工业循环水冷却设计规范 GB 50229 火力发电厂与变电站设计防火规范 GB 50414 钢铁冶金企业设计防火标准 GB50660 大中型火力发电厂设计规范 GB 50721 钢铁企业给水排水设计规范 DL/T 612 电力行业锅炉压力容器安全监督规程 DL 647 电站锅炉压力容器检验规程 DL/T5032 火力发电厂总图运输设计技术规程 DL/T 5339 火力发电厂水工设计规范 TSG G0001 锅炉安全技术监察规程 TSG ZB001 燃油(气)燃烧器安全技术规则
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢铁企业副产煤气byproductgasof ironandsteel enterprises 钢铁企业生产过程中产生的煤气，主要包括焦炉煤气、高炉煤气和转炉煤气。
4 ，技术要求
4.1一般要求 4. 1. 1 1煤气发电不能影响钢铁主体工艺正常生产运行。
1 YB/T4881—2020
5.4煤气燃烧应采用低氮燃烧技术 5.5煤气燃烧器应进行燃烧器型式试验并取得型式试验证书，并应满足TSGZB001的相关规定。 5.6锅炉排烟温度不应高于150℃。 5.7锅炉设备现场、煤气设施应设置煤气泄漏报警装置，并能在就地和集中控制室显示和报警。
6汽轮机系统
6.1 汽轮机设备的技术要求应符合GB/T5578的相关规定。 6.2 汽轮机的选型应结合钢铁企业煤气调度要求，调峰能力不应低于额定负荷的35%～40%。 6.3 汽轮机优先选择大容量、高参数的高效汽轮机，再热机组应采用单元制。 6.4 汽轮机最大出力应考虑钢铁企业煤气波动，最大功率可按其额定功率的110%配置， 6.5 汽轮机额定背压宜对应冷却介质全年平均计算温度，夏季背压宜对应冷却介质最高计算温度。 6.6 汽轮机主汽阀应具有可靠的严密性，在额定参数下，当主汽阀关闭时，汽轮机转子不应大于1000r/min。
7 给排水系统
7.1 给排水系统应符合GB50721、DL/T5339的相关规定。 7.22 循环冷却水系统应符合GB/T50050、GB/T50102的相关规定， 7.3工业水宜接自钢铁企业工业水管网，水质应根据生产工艺和设备的要求确定，宜符合下列要求：
a）冷却塔循环供水的补充水中悬浮物含量超过50mg/L时宜做预处理，经处理后的悬浮物含量
不宜超过20mg/L，pH值不应小于6.5且不宜大于9.5； b）工业用水转动机械轴承冷却水的碳酸盐硬度宜小于250mg/L（以CaCO计），pH值不应小于
6.5，直不宜大于9.5。
7.4每台汽轮机循环水泵不宜少于2台，水泵的总出力应满足冷却水的最大计算用水量，并应设置备用水泵。 7.5冷却塔的塔型选择应根据循环水的水量、水温、水质和循环水系统的运行方式等使用要求确定。
8其他系统
电气设备及系统、热工自动化、采暖通风及空气调节、建筑结构、辅助及附属设施等系统应符合GB 50016、GB50049和GB50660的相关规定、
9系统安全
9.1系统安全和防火间距的设置，应符合GB6222和GB50414的相关规定 9.2煤气系统可靠切断装置宜采用密封蝶阀十眼镜阀。 9.3煤气爆炸危险环境危险区域应按GB50058进行划分。 9.4设备、管道色标按照安全标准要求进行设计和布置，
3 88
