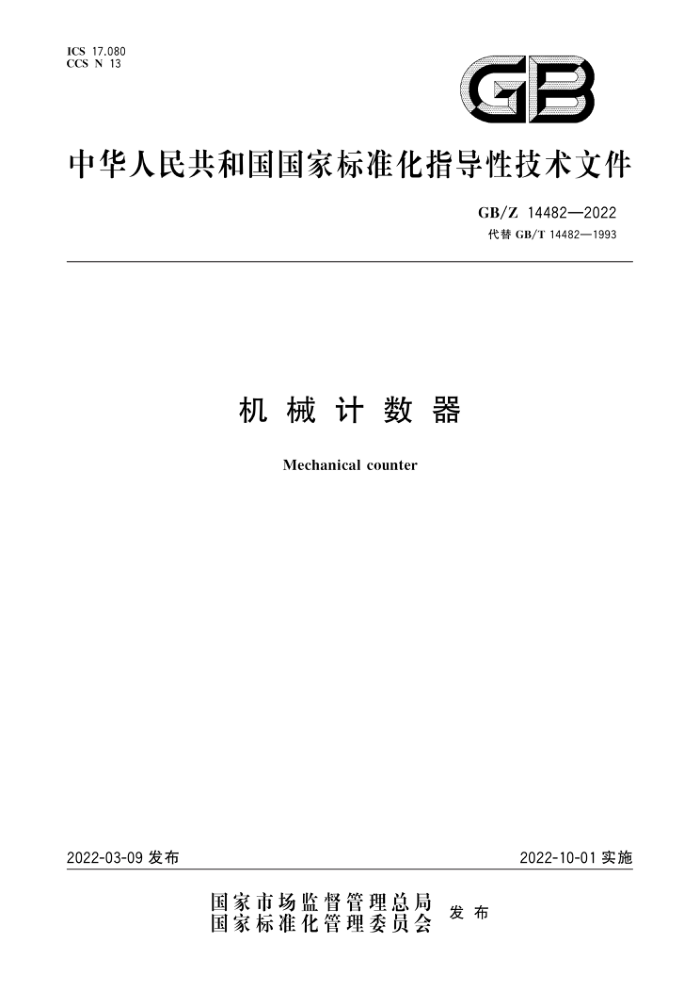

ICS 17.080 CCS N 13
GB
中华人民共和国国家标准化指导性技术文件
GB/Z14482—2022 代替GB/T14482—1993
机械计数器
Mechanical counter
2022-03-09发布
2022-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/Z 14482—2022
目 次
前言
范围规范性引用文件
2
3 术语和定义产品分类、型号与命名、产品系列和型号规格、结构尺寸..
4.1 产品分类 4.2 型号与命名 4.3 产品系列和型号规格 4.4 结构尺寸要求 5.1 外观 5.2 复位 5.3 置数 5.4 显示数字 5.5 数字轮 5.6 拉动或转动力矩 5.7 复位力矩 5.8 示值误差 5.9 最大拉动角 5.10 最小拉动角 5.11 寿命. 5.12 环境性能试验方法
5
6
6.1 试验的大气条件 6.2 外观 6.3 复位 6.4 置数 6.5 显示数字 6.6 数字轮 6.7 拉动或转动力矩 6.8 复位力矩 6.9 示值误差 6.10 最大拉动角： 6.11 最小拉动角 6.12 寿命 6.13 环境性能检验规则
10
1 GB/Z14482—2022
7.1 检验分类 7.2 组批原则 7.3 出厂检验… 7.4 型式检验标志、包装、运输和贮存 8.1 产品标志 8.2 包装… 8.3 运输· 8.4 贮存· 附录A（资料性） 驱动轴、拉动杆的典型结构尺寸附录B（资料性） 常用产品系列和型号规格
11 11 11 11
8
12
12 12 13 13 14 20 26
...
附录C（资料性） 计数器各系列主要结构尺寸 GB/Z14482—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T14482一1993《机械计数器》，与GB/T14482一1993相比，除结构调整和编辑性
改动外，主要技术变化如下：
a）不 在第1章增加了“通电机械计时器的相应机械传动及显示部分可参照使用” b） 修改了“测长计数器”“传动比”“寿命”3个术语的定义，新增“撤动计数器”“按键”2个术语和
定义； c) 将第4章的标题增加了“型号与命名、结构尺寸”，增加4.1产品分类，修改了表3，增加了“二
位”和“九位”两个主参数，修改了型号示例说明，删除了不应放在标准中有关质量管理的内容； d) 将原标准的颜色、外壳、标牌、外观质量等内容合并为5.1外观； e) 修订了表4中的部分性能参数； 0
将计数寿命的叙述进行了修改，用aX10"-1（2≤n≤9)代替原标准表4； g) 增加了6.1“试验的大气条件”； h) 简化了寿命试验的试验步骤，将抽样的相关内容放到第7章； i) 分别给出“低温”“高温”“恒定湿热”的试验方法，将温度试验上限值由50℃提高到60℃，高温
试验持续时间由16h提高到24h，恒定湿热试验持续时间由10h提高到24h； j) 删除了表7直观检验表，用6.2、6.3、6.4、6.5、6.6代替； k） 增加了“7.1检验分类”和"7.2组批原则”； 1) 增加了检验项目表，将出厂检验项目分成“逐只检验”和“抽样检验”，并以50只作为批量的分
界点； m) 增加了型式检验的检验时机，并确定检验周期为每三年进行检验； n) 将包装的相关内容修改为：按GB/T13384一2008的要求进行包装，增加包装的随机文件
内容；修改了计数器的贮存条件，不对温度、湿度做具体要求，
0）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出并归口。 本文件起草单位：沈阳仪表科学研究院有限公司、青岛海泰自动化仪表有限公司、国家仪器仪表元
器件质量监督检验中心（沈阳国仪检测技术有限公司）。
本文件主要起草人：徐秋玲、王秀娟、于振毅、毛永习、殷波、吕艳、常胜利。 本文件于1993年首次发布，本次为第二次修订。
II GB/Z14482—2022
机械计数器
1范围
本文件规定了机械计数器的产品分类、型号与命名、产品系列和型号规格、结构尺寸、要求、试验方法、检验规则、包装、运输和贮存、
本文件适用于机械计数器（以下简称计数器）。电磁机械计数器、通电机械计时器的相应机械传动及显示部分可参照使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2016 环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T133842008 3机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
机械计数器 mechanical counter 以机械动作驱动计数机构进行计数的器件。 注：分为数轮计数型和指针计数型。
3.2
转动计数器 rotating counter 通过计数机构对驱动轴的转动次数进行计数的器件。
3.3
拉动计数器 pullingcounter 通过计数机构对拉动杆的拉动次数进行计数的器件
3.4
测长计数器 length measuring counter 通过计数机构对测量轮的转动周长记录而进行长度连续测量的器件。
1 GB/Z14482—2022
3.5
动计数器 thumb-operatedcounter 通过计数机构对按键的按动次数进行计数的器件。
3.6
预置计数器 presetting counter 在计数器开始计数前，通过预置键使数字轮显示出希望的任意一个数，计到该数时，计数器发出一
个控制信号，提示计数达到置数的计数器。 3.7
驱动轴 日driving shaft 驱动计数机构进行计数的转动轴。 注：驱动轴的典型结构参见附录A。
3.8
拉动杆drawingbar 与驱动轴相连接，依靠它的拉动使计数机构进行计数动作的构件。 注：拉动杆的典型结构及尺寸参见附录A。
3.9
按键 pressingkey 与计数机构相连，依靠它的动使计数机构进行计数动作的构件。
3.10
复位机构 resetmechanism 可使计数器从任何一个指示值复位（到零或其他预置数）的构件。
3.11
传动比 transmissionratic 驱动轴转数与计数器的首轮显示数字之比。
3.12
拉动或转动力矩 pullingor rotatingtorque 为使计数器各传动部分正常运行，需要向驱动轴施加的力矩。
3.13
复位力矩 reseting torque 为使计数器从任何一个指示值复位，需要在复位机构传动轴上施加的力矩。
3.14
数字轮 figurewheel 计数器计数机构的显示元件。将0～9十个数字，压或印在鼓形轮的圆周上，几个数轮以一定的关
系并排在一起，三个数字轮排在一起称三位，四个数字轮排在一起称四位，依次类推。从右向左看，称为：首轮、二轮、三轮等。 3.15
示值误差 display error 计数器显示值与真值之间的差。
3.16
预置键 presettingkey 用来为预置计数器置数的操作键。
2
