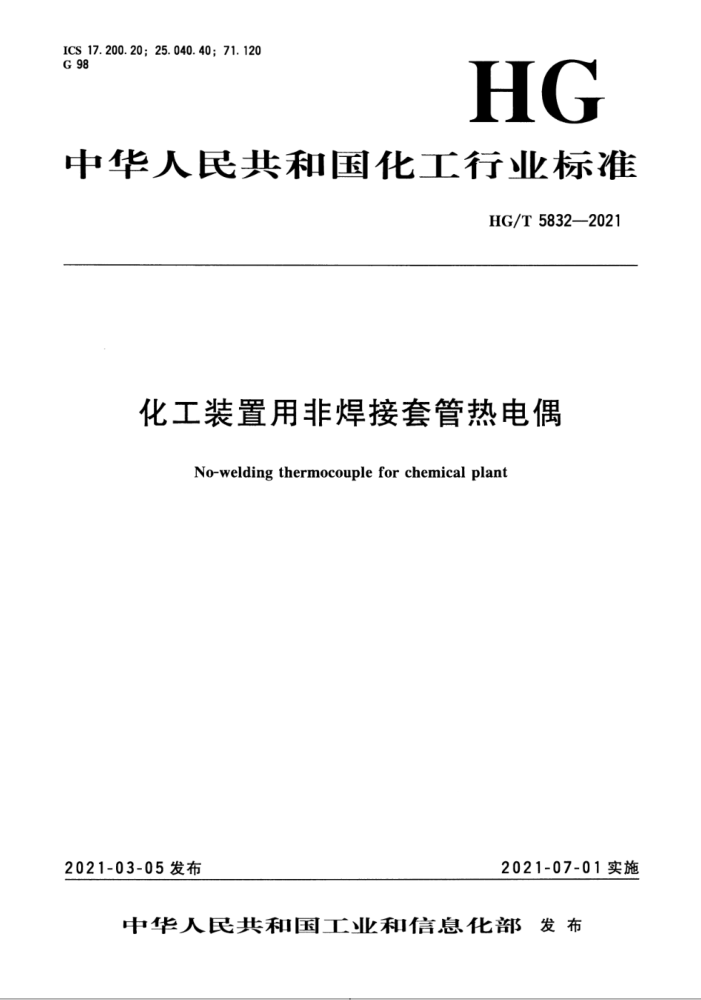

中华人民共和国化工行业标准
HG/T 5832—2021
化工装置用非焊接套管热电偶
No-welding thermocouple for chemical plant
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T5832—2021
目 次
前言引言 1
1
范围 2 规范性引用文件 3 基本参数 3.1产品型号 3. 2 产品规格参数要求
4
..
4. 1 工作条件 4. 2 基本要求 4. 3 外观要求 4.4 性能要求 5试验方法 5.1 试验条件 5. 2 热电偶保护管的外观及外形尺寸检测 5.3 法兰与保护套管抗氢脆开裂、耐腐蚀性能试验 5. 4 耐压性能试验. 5.5 电气特性试验 5.6环境适应性试验 6检验规则 6.1 检验分类 6.2出厂检验 6.3形式检验 7标志、使用说明书及包装 7.1标志、使用说明书 7. 2 包装
.
.
-
. HG/T 5832—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：杭州亿泰自控设备有限公司、杭州富阳富春江仪表厂、中国石油兰州石化公
司、浙江省计量科学研究院、湖州自动化仪表厂。
本标准主要起草人：丁刚、田雨、丁锡端、王林、方晓琴、史明月、方小明、孙来宝、袁振东、 许忠仪、鲍建欣、王东哲、姚家驹、孙飞、梁春。
Ⅲ HG/T 5832—2021
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及3.2.5、4.2.2与《一种不焊接热电偶或热电阻》（专利号：ZL201010258216.X）相关的专利的使用。
本文件的发布机构对该专利的真实性、有效性和范围无任何立场。 该专利持有人已向本文件的发布机构保证，专利权人或专利申请人同意在公平、合理、无歧视基
础上，免费许可任何组织或者个人在实施该行业标准时实施专利；该专利持有人的声明已在本文件的发布机构备案。
相关信息可以通过以下联系方式获得：
专利持有人姓名：丁锡端、丁刚地址：浙江省杭州市富阳区大源镇兴源路28号
请注意，除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
V HG/T5832—2021
化工装置用非焊接套管热电偶
1范围
本标准规定了化工装置用非焊接套管热电偶的基本参数、要求、试验方法、检验规则、标志、使用说明书及包装。
本标准适用于炼油、化工生产装置中工作温度范围为一40℃～1100℃，工作压力范围为1MPa～ 15MPa，氢脆、硫化等腐蚀性介质中使用的法兰与保护套管采用非焊接（可拆卸）方式连接的铠装热电偶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220 不锈钢棒 GB3836.2 爆炸性环境 重第2部分：由隔爆外壳“d”保护的设备 GB/T 4208 外壳防护等级（IP代码） GB/T 8166 缓冲包装设计 GB/T 8650 管线钢和压力容器钢抗氢致开裂评定方法 GB/T 9969 工业产品使用说明书总则 GB/T 13384 机电产品包装通用技术条件 GB/T 16701 贵金属、廉金属热电偶丝热电动势测量方法 GB/T16839.1—2018 热电偶第1部分：电动势规范和允差 GB/T 18404 铠装热电偶电缆及铠装热电偶 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 HG/T20615 钢制管法兰（Class系列） JJF1637—2017 廉金属热电偶校准规范 JJG229—2010 工业铂、铜热电阻检定规程
3基本参数
3.1产品型号
标记：
- HG/T5832—2021
TC X
法兰与保护套管连接可拆卸铠装热电偶直径，mm 整体钻孔保护套管铠装热电偶热电偶分度号热电偶产品代号
示例：热电偶类型为镍铬/铜镍、装热电偶、整体钻孔保护套管、铠装热电偶直径6mm、法兰与保护套管连接可拆卸的化工装置用非焊接套管热电偶，其型号表示为：
TCEK-Z-6C
3.2产品规格参数
3.2.1热电偶分度号
热电偶分度号应符合GB/T16839.1一2018的规定。 3.2.2法兰与保护套管连接方式
法兰与保护套管连接方式采用可拆卸连接，不应焊接。 3.2.3接线盒形式
接线盒应采用防爆接线盒，防爆等级应满足用户要求。 3.2.4铠装热电偶直径
铠装热电偶直径应符合GB/T18404的规定。 3.2.5形式及尺寸
热电偶保护套管和固定装置形式及尺寸见表1。
2 HG/T 5832—2021
表1热电偶保护套管和固定装置形式及尺寸
序号
示意图
保护管形状
固定装置形式
&
圆锥形
法兰
1
X
圆柱形
2
法兰
区
T
保护套总长度L=300mm~1150mm；插人深度U=150mm~1000mm；保护套管直径d，=18mm~28mm。
4要求
4.1工作条件
产品在下列条件下应能正常工作： a) 环境温度-40℃～80℃，相对湿度≤95%； b）工作温度范围：一40℃～1100℃； c) 工作压力范围：1MPa15MPa。
4.2基本要求 4.2.1 材质要求
产品选用的材质应符合下列要求： a) 法兰应符合HG/T20615的要求； b) 保护套管材质应满足耐温、耐压、抗氢脆开裂、耐介质腐蚀性能要求； c) 热电偶分度号应符合GB/T16839.1--2018的规定。
4.2.2 保护套管固定装置结构要求
圆锥形、圆柱形保护套管与固定装置结构要求见表2。连接尺寸D、k、d、d1、c、e、h应符合 HG/T20615的规定。法兰、保护套管应为钢制锻件，应分体制造，不应焊接。
3 HG/T5832—2021
表2圆锥形、圆柱形保护套管与固定装置结构要求
隔漏连接M 工作压力
保护套管形式/ 固定装置形式
隔漏凸台H
示意图
MPa
mm
mm
锥形套管2
法兰1 凸台3
困锥形保护套管 周定法兰圆柱形保护套管 固定法兰
M22X1.5 双卡套压紧或NPT1/2
压紧螺母4 M
女
c.e
1~15
≥20
直形套管2
法兰
凸台3
M22X1.5 双卡套压紧或NPT1/2
压紧螺母4
女
cle
D 法兰直径； k 法兰螺栓孔中心圆直径； d 法兰凸台直径； di 保护管直径；
法兰厚度；法兰凸台高度；
c e
h 隔漏凸台高度； M 连接螺纹公称直径。
4.3外观要求
产品外表面应清洁，无锈蚀，无机械损伤，无斑痕、划痕和凹陷等现象。外表涂层均匀、牢固。 在热电偶引出接线端恰当部位正确标明极性。 4.4性能要求
4.4.1抗氢脆开裂、耐腐蚀性能 4.4.1.1法兰与保护套管应按GB/T1220的规定进行热顶锻压试验，试样顶端应不小于原高度的 1/3，试样表面应无裂纹和开裂。 4.4.1.2 2产品在进行抗氢脆开裂、耐腐蚀性能试验后，应无裂纹和腐蚀现象。
