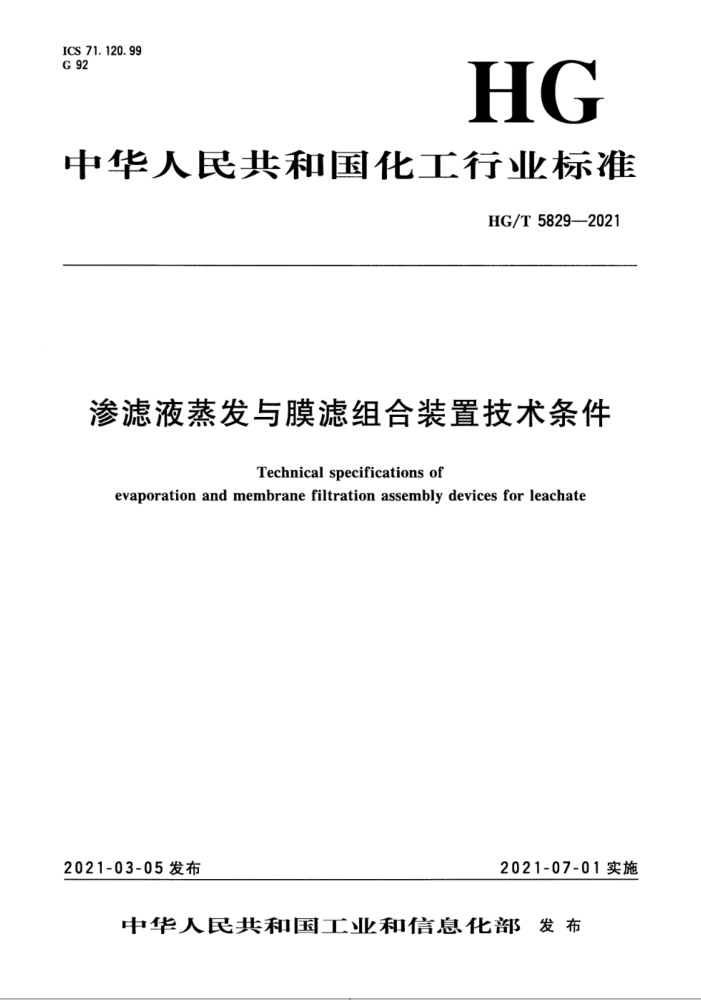

ICS 71. 120. 99 G 92
HG
中华人民共和国化工行业标准
HG/T 5829—2021
渗滤液蒸发与膜滤组合装置技术条件
Technical specifications of
evaporation and membrane filtration assembly devices for leachate
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T5829—2021
目 次
前言
1
范围 2 规范性引用文件
1
术语、定义和缩略语
3 4
.........
总体要求 5 工艺设计
组合装置主要部件结构参数. 检测包装、运输和贮存..
6
10 12
7 9
参考文献图1 渗滤液蒸发与膜滤组合装置工艺流程图 ... 图2 臭氧催化氧化工序典型工艺流程图图3 中空纤维脱氨氮工序典型工艺流程图... 表1 城市生活垃圾渗滤液水质指标表 2 冷凝液水质指标..· 表3 氧化液水质指标
.....
13
..-
T HG/T 5829—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本标准起草单位：山东中机环保科技股份有限公司、安徽蕴德工程技术咨询有限公司、浙江杭科
传动机械有限公司、天华化工机械及自动化研究设计院有限公司、安徽恒天环保装备科技有限公司、 合肥凯华环保科技有限公司、安徽丰原化工装备有限公司。
本标准主要起草人：王仁和、马德金、王智健、杭玉宏、许爽、周景明、马娅、杨杰、柯鲁靖、 刑纲、谭明奇、雷鹏利。
I HG/T5829—2021
渗滤液蒸发与膜滤组合装置技术条件
1范围
本标准规定了渗滤液蒸发与膜滤组合装置的术语、定义和缩略语、总体要求、工艺设计、组合装置主要部件结构参数、检测、包装、运输和贮存。
本标准适用于化工、生物化工、城镇生活垃圾填埋场产生的渗滤液处理用渗滤液蒸发与膜滤组合装置。对于城镇垃圾楚烧厂（场）、医疗卫生垃圾机构等场所集中收储的垃圾渗滤液或与垃圾渗滤液水质指标相近的污染物处理用渗滤液蒸发与膜滤组合装置，也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ1工业企业设计卫生标准 GB/T191包装储运图示标志 GB/T5330.1工业用金属丝筛网和金属丝编织网网孔尺寸与金属丝直径组合选择指南 第1
部分：通则
GB/T12801 生产过程安全卫生要求总则 GB/T13384机电产品包装通用技术条件 GB14554 恶臭污染物排放标准 GB/T14976 流体输送用不锈钢无缝钢管 GB16889 生活垃圾填埋场污染物控制标准 GB16912 深度冷冻法生产氧气及相关气体安全技术规程 GB18485 生活垃圾烧污染控制标准 GB18918 城镇污水处理厂污染物排放标准 GB/T19142 出口商品包装通则 GB/T20103—2006 膜分离技术术语 GB/T24511 承压设备用不锈钢和耐热钢钢板和钢带 GB 50034 建筑照明设计标准 GB50052 供配电系统设计规范 GB50053 20kV及以下变电所设计规范 GB 50054 低压配电设计规范 GB 50057 建筑物防雷设计规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50334 城镇污水处理厂工程质量验收规范 GB50869 生活垃圾卫生填埋处理技术规范 CJ/T221 城市污水处理厂污泥检验方法 CJJ60城镇污水处理厂运行、维护及安全技术规程 HG/T5224一2017蒸汽再压缩蒸发器
1 HG/T5829—2021
HG/T5450—2018蒸汽浓缩工艺用离心压缩机 HG/T20508 控制室设计规范 HG/T20509 仪表供电设计规范 HG/T20511 信号报警及联锁系统设计规范 HG/T20573 分散型控制系统工程设计规范 HJ/T264 4环境保护产品技术要求臭氧发生器 HJ564—2010 生活垃圾填埋场渗滤液处理工程技术规范（试行） JB/T4333.2 厢式压滤机和板框压滤机第2部分：技术条件 JB/T4711 压力容器涂敷与运输包装 JB/T10502 浓缩带式压榨过滤机 JB/T10598 一般用干螺杆空气压缩机技术条件 NB/T 47041 塔式容器
3术语、定义和缩略语
下列术语、定义和缩略语适用于本文件。 3.1术语和定义
3. 1. 1
渗滤液leachate 垃圾在堆放和填埋过程中由于压实、发酵等物理、生物和化学作用，同时在降水和其他外部来水
的渗流作用下，产生的含有有机或无机成分的液体。
［HJ564—2010，术语和定义3.1］ 3. 1. 2
凝聚沉淀 coagulationsedimentation 在废水中投入凝聚剂，从而使胶体颗粒及悬浮物快速沉降或更易过滤的沉淀过程。
3. 1. 3
中空纤维疏水膜 hollowfiberhydrophobicmembrane 由相同内外径微孔构成的管状纤维，该纤维的管壁具有对气体选择性地吸附、扩散和渗透作用，
而水和非浸润液体则被有效隔离（以下简称中空纤维）。 3. 1. 4
臭氧催化氧化 ozonecatalyticoxidation 在催化剂作用下，臭氧与水进行快速分解反应形成活性更高的羟基自由基，可以使水溶液中有机
物直接与臭氧发生反应或在碱性状态下与羟基自由基发生间接反应，增强臭氧对水溶液中有机物的氧化效果。 3. 1. 5
羟基自由基hydroxylradical 又称羟基游离基（一OH)，由氢氧根（OH-）失去一个电子形成的活性原子团，具有极强的获
2 HG/T5829—2021
取电子能力（也即氧化能力），与废水中大多数有机物可以发生快速的链式反应形成二氧化碳、水或无机盐，实现对废水中有机物进行氧化、降解、脱色和除臭的功效。 3. 1. 6
氨氨ammonianitrogen NH-N 以氨或铵离子形式存在的化合氨，是水体中主要好氧污染物，主要来自人与动物的排泄物、雨水
以及农用化肥的流失、工业废水（如化工、冶金、煤气、化肥等工业污染源）。 3. 1.7
机械清洗预过滤工序pre-filtrationprocessbymechanicalcleaning 通过向粗滤液收集池中添加适宜的碱性凝聚剂，利用机械清洗预过滤器的自动清洗装置去除粗滤
液中的滤渣，粗过滤及预过滤产生的混合滤渣进入垃圾集中堆放区或直接进人垃圾烧炉，含有少量悬浮物的滤液进入蒸发浓缩工序。
3. 1. 8
蒸发浓缩工序evaporationconcentrationprocess 对来自预过滤工序的滤液进行蒸发浓缩，蒸发浓缩过程中产生的二次蒸汽经过机械式蒸汽再压缩
后返回蒸发浓缩装置的加热室，加热室内的冷凝液进人臭氧催化氧化工序，含有部分有机物、无机物等杂质的浓缩液返回粗滤液池进行预过滤或与滤渣一并输送至垃圾焚烧炉的工序。 3. 1. 9
臭氧催化氧化工序 ozonecatalyticoxidationprocess 对来自蒸发浓缩工序的冷凝液进行高级臭氧催化氧化，即利用高浓度臭氧在一种或多种催化剂作
用下使其产生大量的羟基自由基，对废水中的客种环类有机物起到破环断链的作用，并将大部分有机物分解为二氧化碳和水，氧化液输送至固液分离设施，高级臭氧催化氧化塔排出的尾气输送至垃圾焚烧炉的工序。
3. 1. 10
中空纤维脱氨氮工序deammonia-nitrogenprocessbyhollowfibermembrane 在一定温度、一定压力和碱性条件下使清液中铵根离子转变成游离氨，游离氨穿过中空纤维膜膜
孔，在膜的另一侧被硫酸溶液吸收形成硫酸铵饱和溶液，脱氨后的解析液实现达标排放的工序。 3. 1. 11
溶解氧dissolvedoxygen 溶解于水溶液或液相中的分子态氧，其溶解氧含量随水温、气压、溶质（如盐分）、水中有机物
和微生物等因素的变化而改变。
3. 1. 12
五日生化需氧量biochemicaloxygendemandafter5days BODs（20℃）或BODs 水样中的微生物在适宜的温度下（一般以20℃作为测定的标准温度），在密闭的培养瓶中置于恒
温条件下培养5d，测试培养前后水样中溶解氧的浓度，由两者的差值可以计算出每升水消耗氧的质 HG/T5829—2021
量，单位为毫克每升（mg/L）。 3. 1. 13
化学需氧量chemicaloxygendemand COD 在规定条件下采用一定的强氧化剂处理水样时所消耗的氧化剂相当氧的量。
3. 1. 14
悬浮固体suspendedsolids SS 可在规定条件下经过滤或离心除去的物质。 注：悬浮固体的单位为毫克每升（mg/L）。 [GB/T20103—2006，通用术语2.3.8］
3.2缩略语和符号
CODcr— 在一定条件下采用重铬酸钾（KCr2O）作为氧化剂测定出的化学需氧量，即水样中
溶解性物质和悬浮物所消耗的重铬酸钾盐相对应的氧的质量浓度，单位为毫克每升 (mg/L);
TP— 水样经消解后将各种形态的磷转变成正磷酸盐后测定的结果，单位为毫克每升（mg/L)； TN-—水中各种形态无机和有机氮的测定的结果，单位为毫克每升（mg/L）。
4总体要求
4.1渗滤液蒸发与膜滤组合装置的组成
渗滤液蒸发与膜滤组合装置（以下简称组合装置）主要包括机械自动清洗过滤器、蒸汽再压缩蒸发器、制氧机、臭氧发生器、污泥压滤装置、脱氨膜装置及其配套的建筑工程、结构工程、电气与自控工程、辅助设施等。 4.2组合装置的技术方案要求
组合装置的技术方案应符合GB50869、环境影响评价报告书及其立项批复文件的要求。 4.3组合装置与垃圾发电系统配套处理的要求
在与垃圾发电系统配套处理时，组合装置的处理规模应与垃圾发电系统相匹配，还应满足下列基本条件：
a）脱水后污泥的含水率应不超过80%，污泥应以密闭处置方式输送至焚烧工序。 b）组合装置处理完毕的液体如用于循环冷却水补水时，所含的CODc.不宜超过60mg/L。
4.4组合装置产生恶臭气味的处理要求
组合装置产生恶臭气味的处理效果应符合GB14554、GB18485的规定。 4.5组合装置环境监测设施要求
组合装置应配置废水、废气、废渣、噪声等环境检测设施。
4 HG/T 5829—2021
4.6水质监测要求
组合装置应有水质、水量在线监测系统，水量包括渗滤液的处理量和达标排放的产生量，达标排放水质监测指标应满足垃圾发电系统冷却用水的工艺要求，直接排放时应符合GB16889的规定。 4.7自动控制系统设计要求
与组合装置配套的自动控制系统应满足系统运行的集中管理监视和工艺调整的需要，电气与自动控制系统设计应符合GB50034、GB50052、GB50053、GB50054、GB50057、GB50093、HG/T20508、 HG/T20509、HG/T20511、HG/T20573的规定。 4.8臭氧在线监测和报警要求
对可能产生臭氧外溢的工序，应按照GBZ1、GB/T12801的规定配备在线监测仪表和报警装置。 4.9施工及竣工验收要求
施工验收时应有项目的技术总体方案、工艺设计资料、峻工资料、调试报告等工程验收资料，峻工验收应符合GB50334的规定。 4.10运行维护与安全过程控制
运行维护与安全过程控制应符合CJ60的规定。
5工艺设计
5.1规模设计 5.1.1确定渗滤液处理规模时，应充分考虑当地的人口总数、生活消费习惯、日产垃圾量、垃圾自身含水率、外部环境增添的雨水量等各种因素，采取抽样分析方式予以估算：生活垃圾宜按照人均日产垃圾量0.80kg～1.10kg的范围取值，每千克垃圾产生的渗滤液宜按照0.15kg～0.25kg的范围取值（外部环境增加的渗滤液量可以根据实际情况另行计算）。 5.1.2渗滤液的日处理能力取值宜为垃圾集中收集区域的日产生渗滤液最大量的1.2倍。 5.1.3与垃圾发电系统配套处理时，渗滤液的处理规模宜与人炉垃圾日消耗量和循环冷却水补水日需求量相匹配。 5.1.4如果组合装置处理后的液体采取直接向环境水体排放或用于土地灌溉外排时，该水质应满足 GB18918规定的排放要求，规模设计时还应考虑受纳水体或被灌溉土地的可接收量。 5.2渗滤液水质 5.2.1渗滤液水质的确定，宜采取抽样分析并结合同类地区的城市垃圾填埋场实测数据为基准，充分考虑垃圾填埋年限对渗滤液水质造成的数据波动。 5.2.2城市垃圾填埋场渗滤液水质指标可按照表1进行初步估算。
