ICS 75.020 E 13
NB

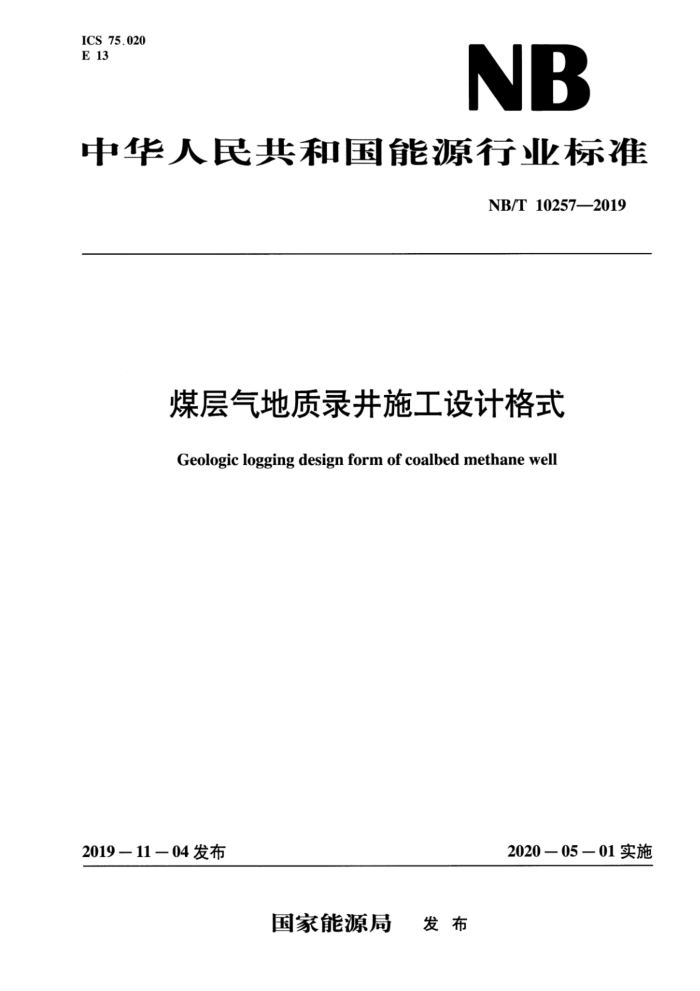

中华人民共和国能源行业标准
NB/T 10257—2019
煤层气地质录井施工设计格式
Geologic logging design form of coalbed methane well
2019一1104发布
2020一05一01实施
国家能源局 发布 NB/T10257—2019
目 次
前言 1范围 2规范性引用文件 3设计文本的结构、格式及要求
ⅡI
3.1封面 3.2靡页 3.3审查意见 3.4目录 4 设计内容及要求 4.1 概述 4.2 钻井地质概况 4.3 钻井工程概况 4.4 录井项目及要求 4.5 质量保障措施 4.6 健康、安全与环境保护（HSE）要求 4.7 提交资料要求 4.8 设计附图附录A（资料性附录） 封面格式附录B（资料性附录） 靡页格式附录C（资料性附录） 审查意见格式附录D(资料性附录) 目录格式附录E（资料性附录） 井身结构示意图附录F（资料性附录） 施工设计柱状图表头格式参考文献
10
....
* 12 13
14 NB/T10257—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中联煤层气有限责任公司、中海石油（中国）有限公司、中法渤海地质服务有
限公司。
本标准主要起草人：孙强，叶建平、朱光辉、顾娇杨、毛敏，秦绍锋，倪朋勃。
II NB/T 10257—2019
煤层气地质录井施工设计格式
1范围
本标准规定了煤层气地质录井施工设计的内容、格式与技术要求。 本标准适用于煤层气直并，定向井地质录并施工设计的编制，其他煤层气井可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DZ/T0250煤层气钻井作业规范 NB/T10005 煤层气钻井工程设计格式 SY/T6276 石油天然气工业健康、安全与环境管理体系
3设计文本的结构、格式及要求 3.1封面
封面采用A4纸幅面，格式参见图A.1。 3.2 靡页
靠页—：建设方审批页格式参见图B.1。 靠页二：设计编制单位审批页格式参见图B.2。
3.3 审查意见
审查意见格式参见图C.1。 3.4目录
目录格式参见图D.1。
4设计内容及要求 4.1概述 4.1.1基本数据
参照井位设计任务书填写下述基本数据：井名、井别井型、构造位置、地理位置、目的层、钻井取心层位、设计井深、完钻原则、完井方式、录井设备、录井项目及井口坐标X、Y、H和靶点坐标X、Y、H。
1 NB/T10257---2019
4.1.21 设计依据
参照井位设计任务书编写地质录井施工设计，简要说明项目来源。 4.1.3钻探目的与任务
参照井位设计任务书填写钻探目的与任务。
4.1.4: 并区位置概况
简要叙述工区的行政区划、地理位置，边界、面积。交通和经济状况，说明设计井在工区的地理位置、构造位置等。 4.1.5以往地质工作
简要叙述工区以往地质工作，重点叙述控制本井主要地质因素，如地层，构造的影响，煤层。煤岩、煤质、煤体结构、井口气泡显示，水文地质条件等特征。 4.2钻井地质概况
4.2.1构造特征
简要说明工区所处的构造位置。重点叙述构造对本井的影响，如地层产状的变化，褶曲、断层对煤储层及其含气性的影响。 4.2.2钻遇地层、层位及岩性
参照工区及邻井的地层层序、岩性特征及地质研究资料预测本井钻遇的地层。对钻遇的地层层序、各组段深度、厚度及岩性进行描述，提示标志层或特殊岩性发育情况（见表1）。
表1×××井地层分层数据表
地 层统
井深（底深） m
视厚度 m
岩性描述
组
界
系
段
..
4.2.3煤层描述 4.2.3.1 叙述含煤地层中煤储层层数、厚度、间距及变化等特征，并对其稳定性、分布及组合特征作出评述。详细描述目的煤储层的层位、预计钻遇深度、间距、厚度、结构、顶底板岩性特征。 4.2.3.2综述目的煤储层的物理性质、煤层割理、裂隙填充物、宏观煤岩类型及镜质组反射率等。 4.2.3.3叙述并预测目的煤储层的煤体（岩）结构、含气性、渗透率、储层压力等储层参数。 4.2.4地层温度与压力
参照邻井及其他相关资料预测地层温度与压力（见表2）。
2 NB/T 10257—2019
表2×××井地层温度及压力预测表
平均地层压力
平均地层温度
层位
资料来源
平均压力系数
MPa
℃
..-*
4.2.5水文地质
结合区域水文资料简述对目的煤层有影响的直接充水含水层和间接充水含水层的厚度及埋藏条件，裂隙岩溶发育程度，水源、水流方向、富水性、水位标高、水量、水质、水温、水型等。 4.3 钻井工程概况 4.3.1 井身结构设计 4.3.1.1 井身结构设计数据
煤层气钻井井身结构设计应符合DZ/T0250及NB/T10005的相关要求，井身结构设计数据见表3。
表3 井身结构和套管程序表
套管程序 钻头尺寸 井深 套管尺寸 钢级 套管下深
水泥返深
mm
m
mm
m
m
表层套管生产套管
4.3.1.2井身结构示意图
井身结构示意图参见图E.1。
4.3.2钻井液设计 4.3.2.1 储层保护方案
提出储层保护对钻井工艺及钻井液的要求。 4.3.2.2钻井液性能设计
钻井液性能见表4，邻井钻井液体系见表5。 4.4录井项目及要求 4.4.1岩屑录井
结合井别和钻探目的，提出录井井段、取样间距、包数、数量、质量、迟到时间测定、岩屑采集、岩屑保管、处理及特殊要求，并对施工风险进行提示。 4.4.2钻时录井
提出录井方法、井段、测量间距及特殊要求，并对施工风险进行提示。
3 NB/T 10257—2019
4.4.8其他录井
根据钻探目的要求增加的录井项目，并对施工风险进行提示。 4.5质量保障措施 4.5.1设施、设备和材料保障措施
对井场的录井设施、设备、材料进行配置，并提出录井仪器操作的相关要求。 4.5.2技术组织保障
提出施工技术组织及管理、质量保证与检查措施。 4.6健康、安全与环境保护（HSE）要求
健康、安全与环境保护要求按照SY/T6276的规定执行。 4.7提交资料要求 4.7.1原始资料
包括录井期间现场原始资料的录取项目、现场资料和数据汇报制度。 4.7.2录井资料验收
地质录井队在完井后规定的天数内对原始资料进行整理、总结，申请验收。建设方或者地质监督在规定的工作日内按照录井合同要求进行审查验收。 4.7.3录井资料提交
包括上交录井资料和电子数据的归档要求（资料内容、电子数据格式、打印装订要求等），应至少提交：
a）录井总结报告： b）综合录井剖面图； c）地质日报； d）完井地质报告$ e）钻井工程数据表； f）气测数据表： g）岩屑描述记录： h）岩心描述记录： i）井壁取心描述记录； j）实物地质资料（岩心、壁心）。
4.8设计附图 4.8.1××地理位置图。 4.8.2××井主要目的层构造图。 4.8.3 3××井施工设计柱状图，格式参见附录F。
