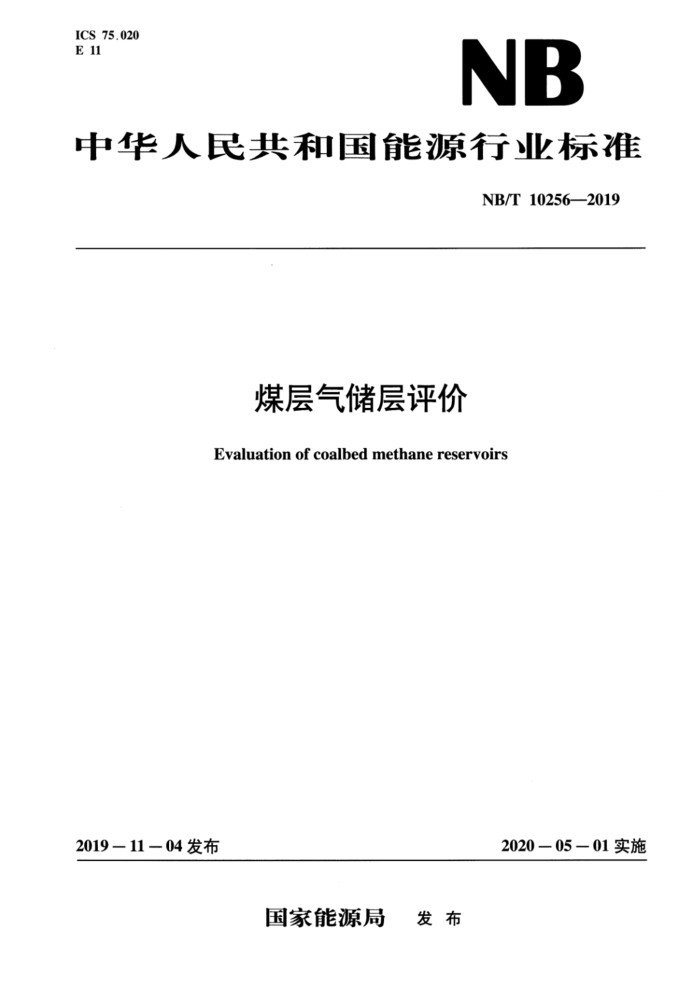

ICS 75.020 E 11
NB
中华人民共和国能源行业标准
NB/T 102562019
煤层气储层评价
Evaluation of coalbed methane reservoirs
201911一04发布
2020—05-01实施
国家能源局 发布 NB/T10256—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中联煤层气有限责任公司、中石油煤层气有限责任公司、中联煤层气国家工程
研究中心有限责任公司、中国石油化工股份有限公司华东油气分公司、山西蓝焰煤层气集团有限责任公司。
本标准主要起草人：顾娇杨、郭明强、张兵、付晶、陆小霞、徐晓燕、张红军、吴凡、陈贞龙、 郝春生、张典坤、赵培华、文桂华、李树新、田继强、李星涛、张继坤、高印军。
II NB/T10256—2019
煤层气储层评价
1范围
本标准规定了煤层气勘探各阶段储层评价的目的、内容、方法和技术要求。 本标准适用于煤层气勘探各阶段储层评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5751 中国煤炭分类 GB/T6948 煤的镜质体反射率显微镜测定方法 GB/T15588 烟煤显微组分分类 GB/T15589 显微煤岩类型分类 GB/T18023 烟煤的宏观煤岩类型分类 GB/T19559 煤层气含量测定方法 GB/T19560 煤的高压等温吸附试验方法 GB/T29119 煤层气资源勘查技术规范 GB/T29172 岩心分析方法 GB/T30050 煤体结构分类 DZ/T0215 煤、泥炭地质勘查规范 MT/T 968 煤裂隙描述方法 NB/T10013 煤层气地质选区评价方法 SY/T 5615 石油天然气地质编图规范及图式
3术语和定义
下列术语和定义适用于本文件。
3.1
潜力区prospectingplay 含煤盆地中具备煤层气成藏基本地质条件的区带。
3.2
有利区 favorite area 在潜力区内，煤层气成藏要素匹配、煤层埋深适中、主力煤层厚度大、煤层含气量高、资源丰度
高、试采产量达到控制储量计算标准的煤层气成藏区。 3.3
富集区 target area
1 NB/T 102562019
地质储量丰度高，排采产量高，达到煤层气探明储量规范要求，具有经济效益的煤层气可开发区。
3.4
原生结构primarystructure 由成煤原始物质及成煤环境所形成的结构。
4评价阶段的划分
煤层气储层评价指从区域煤层气地质调查至提交煤层气探明储量所有勘查活动中的储层评价工作。在各勘查过程中，储层评价划分为三个阶段，即潜力区评价阶段、有利区评价阶段和富集区评价阶段：
a）潜力区评价阶段：在含煤盆地煤田勘查基础上，从对某一特定的地理区域煤层气地质调查开
始，到确定具备煤层气成藏基本地质条件区带的过程。 b）有利区评价阶段：在潜力区评价基础上，优选出有利区，达到提交煤层气控制储量要求为止
的地质评价过程。 c）富集区评价阶段：在有利区评价阶段基础上，获得煤层气试采数据开始，到明确富集区，达
到提交煤层气探明储量要求为止的地质评价过程。
5潜力区评价阶段
5.1评价目的
初步分析煤层气资源勘查潜力，估算煤层气潜在资源量。 5.2评价任务
潜力区评价阶段以确定煤层气勘查潜力为目标。初步分析工作区构造形态、地层层序、沉积特征、岩浆岩特征、含煤地层水文地质特征、顶底板岩性特征、煤层发育特征、煤岩煤质特征、煤化作用程度、煤储层含气性、煤储层孔隙度、煤储层渗透率、煤层甲烷风化带范围等，分析煤层气成藏条件，评价研究区勘查潜力：估算煤层气潜在资源量。 5.3煤储层特征 5.3.1储层分布
利用野外露头、煤矿巷道、钻井资料，结合地震和测井成果，确定煤储层集中分布层段，进行煤储层划分和对比，描述地层组段，分析预测潜力区煤储层的埋深、厚度、平面分布特征。 5.3.2煤岩学特征 5.3.2.1宏观煤岩类型和组分
利用钻井煤心、煤层露头、测井解释、地震反演、煤矿井下煤层的新鲜断面，描述宏观煤岩类型、煤的物理性质和构造类型，物理性质主要描述颜色、光泽、密度、容重。烟煤、无烟煤宏观煤岩类型划分按GB/T18023的规定执行。褐煤宏观煤岩类型见表A.1。煤的物理性质分类及特征见表A.2 和表A.3。煤的构造类型见表A.4。
2 NB/T 10256—2019
5.3.2.2裂隙特征
裂隙特征以肉眼观察描述为主，通过煤层露头、钻孔煤心、测井解释或煤矿井下等资料，确定裂隙发育和充填程度，划分裂隙类型、分析空间分布规律和形成机制，评价不同类型裂隙对煤层气成藏和产出影响。煤裂隙规模类型见表B.1至表B.5。裂隙密度等级、连通性等级及发育程度划分，按 MT/T968的规定执行。煤裂隙参数描述方法，按MT/T968的规定执行。 5.3.2.3显微组成 5.3.2.3.1有机显微组分
通过显微镜观测煤薄片、煤光片、光薄片、煤砖或其他测试方法，确定不同煤阶煤的有机显微组分。煤有机显微组分的分类按GB/T15588和GB/T15589的规定执行。 5.3.2.3.2矿物质
通过显微镜观测煤薄片、煤光片、光薄片、煤砖等，划分煤的无机显微组分（矿物质）识别不同矿物类型。分类按GB/T15589和GB/T15588的规定执行。 5.3.3煤化作用程度
根据镜质体反射率为依据方法测试确定煤化作用程度。煤的成因类型划分见表A.5。煤阶分类方法按GB/T5751的规定执行。镜质体反射率测定方法按GB/T6948的规定执行。 5.3.4煤储层物性特征 5.3.4.1孔隙特征
利用显微镜、扫描电镜（SEM），采用压汞法、气体吸附法、X-CT、核磁共振（NMR）、测井等手段，分析煤的孔隙类型、孔隙形态、孔隙结构、孔隙度、孔容、比表面积、连通性等特征，描述孔隙充填物成分及充填程度，分析煤层气储集能力并对其进行分类，见表B.6和表B.8。 5.3.4.2渗透性特征
分析煤储层渗透率，煤心样品的渗透率测试按GB/T29172的规定执行，评价煤储层渗透率。 5.3.5煤储层含气特征 5.3.5.1等温吸附特征
根据煤的等温吸附实验资料，确定煤储层兰氏体积、兰氏压力、吸附时间等。 5.3.5.2含气性
以煤心测试为依据，结合煤层露头确定煤储层风化带范围、煤层气成分、含气量，低煤阶煤储层应考虑游离气含量。现场解吸和实验室等温吸附/解吸实验，按GB/T19559和GB/T19560的规定执行。 5.3.6煤储层温度和压力
根据煤田勘探资料分析煤储层渗透率（k）、储层压力（pi）、储层温度（T）、原地应力及梯度等
3 NB/T 10256—2019
煤储层参数。结合煤的等温吸附试验，估算临界解吸压力等。
5.3.7煤层及其顶底板岩石力学特征
对煤层及其顶底板岩样进行岩石力学测试分析，分析项目包括泊松比、弹性模量、剪切模量、体积模量、抗剪强度、抗压强度、抗拉强度等，评价煤层及顶底板稳定性及可压裂性。 5.4影响煤储层主要地质因素
分析煤储层的关键影响因素，包括沉积特征、构造特征、岩浆岩发育、水文地质条件等：
沉积特征：分析地层格架（地层系统、地层岩性、含煤地层与构造运动关系、火成岩发育情况等）、含煤地层沉积特征（岩性组合、沉积相类型和演化、沉积相带、层序地层格架）、盆地特征（盆地形成时间、形成机制、盆地类型、盆地属性、盆地热演化史）等，评价其对煤储层发育、物性变化、生气条件的影响；一构造特征：认识盆地构造特征及其演化。分析构造对煤储层含气性及保存影响，重点评价大地构造背景。区域构造位置、基底性质和地形起伏等特征。认识评价区构造形态和复杂程度，按照DZ/T0215规定分类执行。了解含煤地层构造形态特征对煤储层影响。重点分析评价区断裂系统、褶皱和陷落柱特征。构造复杂程度分类见表1；岩浆岩：了解侵人岩体的类型、分布、大小、深度、侵人方式等，分析侵人岩体对煤储层分布和构造特征、煤化学性质（包括工业性质、气体组分、含气性、变质程度等）、煤层及其顶底板岩性、煤体结构的影响；水文地质条件：调查含煤地层水文地球化学特征、水动力状况、补一径一排关系及其与煤储层的水力联系，落实潜力区水文地质条件及所处位置（包括滞留区、弱径流一滞留区、 径流一弱径流区、补给区一径流区），分析水文地质条件对煤层气成藏的影响。按NB/T 10013一2014中附录C和附录D的规定执行。
5.5成果图
按GB/T29119的规定执行，成果图比例尺一般为（1：50000）～（1：25000）。成果图包括但不限于：
地层综合柱状图：地质剖面图（或地震剖面图）：一单井柱状图；一主要煤层对比图： —一区域构造地质图；
一沉积相图：一主力煤层埋深等值线图：一主力煤层厚度等值线图；
煤层含气量等值线图；一煤层底板等高线等值线图：一岩性及泥岩厚度等值线图。
5.6储层评价参数及分级
不同煤阶类型潜力区阶段煤储层综合评价一般按照I类、Ⅱ类、Ⅲ类等三级进行评价，见表1。
