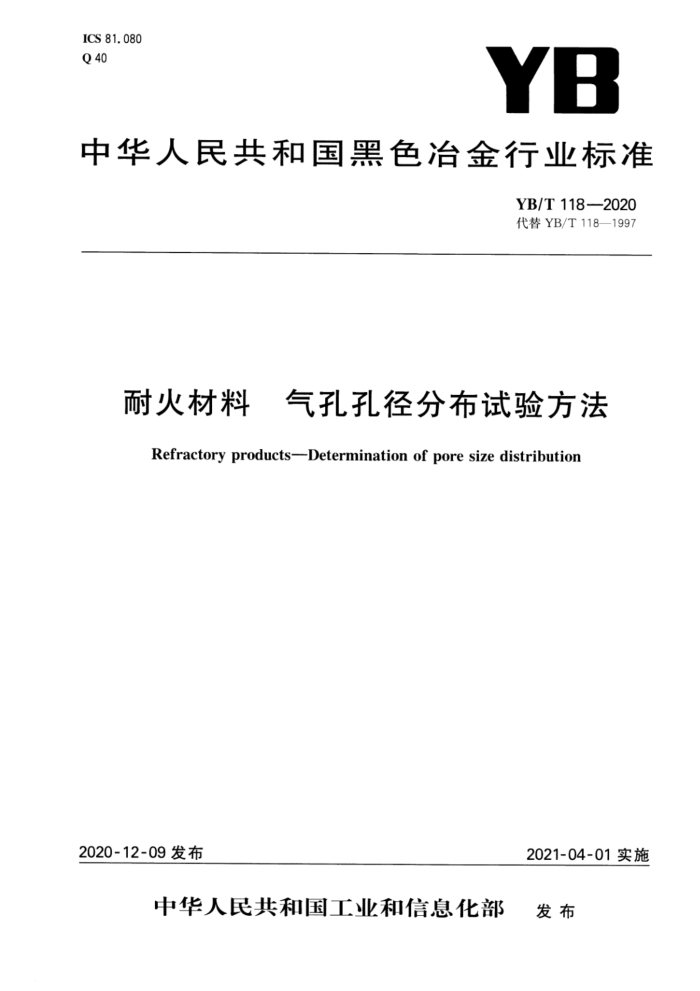

ICS 81. 080 Q 40
YB
中华人民共和国黑色冶金行业标准
YB/T 118-—2020 代替YB/T118—1997
耐火材料 气孔孔径分布试验方法 Refractory products-Determination of pore size distribution
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T 118—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替YB/T118—1997《耐火材料气孔孔径分布试验方法》，与YB/T118—1997相比，主要
技术变化如下：
增加检测指标：大于1um气孔的孔容积占耐火材料体积百分率；一增加环保与安全注意事项及防范措施。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：武汉钢铁有限公司、中钢集团洛阳耐火材料研究院有限公司、中冶南方邯郸武彭炉
-
衬新材料有限公司、河南瑞泰耐火材料科技有限公司、郑州安耐克实业有限公司。
本标准主要起草人：卢正东、邹祖桥、何涛、李龙飞、陈文、马历乔、翟鹏涛、李洪涛、李富朝、尹坤宝。 本标准所代替标准的历次版本发布情况为：
YB/T118—1997。 YB/T118—2020
耐火材料气孔孔径分布试验方法
1范围
本标准规定了耐火材料气孔孔径分布的试验原理、试验仪器和设备、试验步骤、试验结果和计算、试验报告。
本标准适用于测定耐火材料的开口气孔的孔径分布、平均孔径、小于1um气孔的孔容积占总孔容积百分率和大于1μm气孔的孔容积占耐火材料体积百分率。测试孔径范围0.006μm~360μm。
2天 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T8170数值修约规则与极限数值的表示和判定
3定义
下列术语和定义适用于本文件。
3.1
平均孔径 averageporesize 在所测孔径范围内，直径对孔容积的积分除以总的孔容积。
3. 2
小于1μum孔容积占总孔容积百分率percentageofporevolumelessthan1microninthevolumeof total pore
耐火材料中小于1um的孔容积占总孔容积百分数。
3. 3
大于1um孔容积占耐火材料体积百分率 percentageofporevolumeover1microninthevolumeof refractory
耐火材料中大于1um的孔容积占整体耐火材料体积的百分数。
3. 4
孔径分布 poresizedistribution 不同孔径下的孔容积分布频率。
4试验原理
汞在给定的压力下会浸入多孔物质的开口气孔，当均衡地增加压力时能使汞浸人样品的细孔，被浸细孔的大小和所加的压力成反比。
1 YB/T118—2020
5试验仪器和设备
5.1压汞仪
压汞仪原理图，如图1。
压力表
压力表
-
低压系统
高压系统
图1压汞仪原理图
注：技术要求：最大压力207MPa；最小压力3.45kPa; 抽真空后低压仓残余压力<50umHg。
5.2瓶装氮气（或压缩空气）：要求清洁、干净、无油；压力>0.3MPa。 5.3天平：顶部开门，量程不小于200g；精度为0.1mg。 5.4烘箱：最高温度不小于200℃，控制精度士5℃。 5.5汞：不少于5kg，纯度99.9%。 5.6圆孔标准筛：筛孔直径4mm和8mm。 5.7通风橱：环境温度14℃~25℃，相对湿度30%~70%。
6安全防护措施
6.1环境安全：本试验需在通风橱内进行，确保通风良好。 6.2防护措施：试验过程中操作人员须佩戴防护口罩和手套，避免接触汞蒸气和汞液。 6.3处置办法：实验室应备存锡箔、铜丝（经硝酸腐蚀过）、三氯化铁饱和溶液和毛刷若干。如遇汞液洒落，可用锡箔收集（当汞滴十分细小或散落在缝隙中时，可取适量硫磺粉覆盖或用铜丝清理收集），收集到的汞液应装在封口瓶中。清扫收集完成后，在汞液污染过的区域涂刷三氯化铁饱和溶液，放置1h后清扫收集。
7试验步骤
7.1试样制备
从待测样品上任取50g～100g试样，对其破碎后，用标准筛筛取4mm～8mm试样20g左右，置于
2 YB/T118—2020
烘箱中，在110℃士5℃温度下，恒温干燥2h，待其自然冷却至常温后，置于干燥器中备用。如待测样品直径小于4mm，则直接称取20g左右，按上述要求烘干备用。 7.2膨胀计体积值的标定
压汞仪膨胀计的形状如图2所示。体积值的标定在14℃～25℃的室温内，任选三个温度点，分别进行一次膨胀计注汞操作，按注入的汞质量，算出该温度下的体积值，取三次测量结果的算术平均值，作为该膨胀计的标定值。膨胀计的选择见附录A。
图2膨胀计形状
7.3操作步骤 7.3.1称取干燥后的空膨胀计质量，然后将样品装满膨胀计，称取装满后的膨胀计质量，用装满试样的膨胀计质量减去空膨胀计质量，即为样品质量。 7.3.2将装好试样的膨胀计放入压汞仪的低压仓内固定好。 7.3.3开真空泵抽真空。 7.3.4通人Nz气（或压缩空气）。 7.3.5抽真空后，当低压仓残余压力小于50μmHg时，给膨胀计内注汞。 7.3.6取出低压阶段测试完毕的膨胀计，置于高压仓内，在高压运行中，记录不同压力（P)对应的汞压人量。 7.4试验结果和计算 7.4.1 孔径与压力的关系公式（1)：
