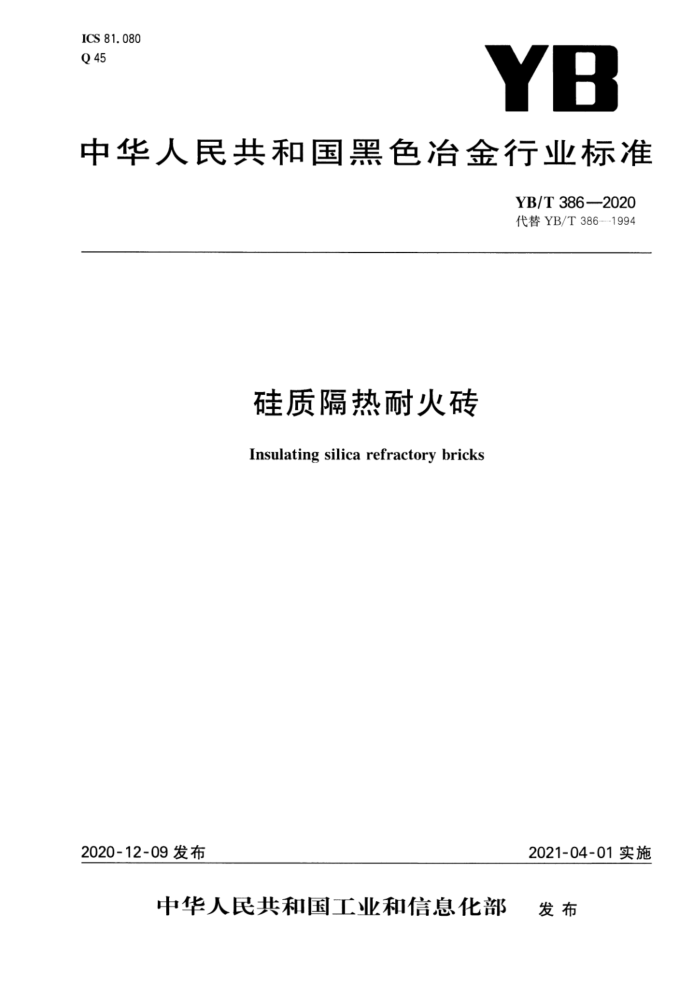

ICS 81. 080 Q 45
YB
中华人民共和国黑色冶金行业标准
YB/T3862020 代替YB/T386-1994
硅质隔热耐火砖
Insulatingsilicarefractorybricks
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T386—2020
前言
本标准按照GB/T1.1一2009给出的规则起草请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任本标准代替YB/T386--1994《硅质隔热耐火砖》，与YB/T386一1994相比，主要技术变化如下：
-增加了GB/T21114标准的引用；增加了术语和定义的内容；删除了分型相关要求；修改了部分技术指标；修改了部分尺寸及外观指标；一引人了合格质量批均值和标准偏差；修改了抽样及合格判定规则中的验收规则。
本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：中钢集团耐火材料有限公司、郑州安耐克实业有限公司、山西孟县西小坪耐火材料
有限公司、河南春胜集团有限公司、郑州寰升耐材有限公司。
本标准主要起草人：王玉霞、徐彩霞、刘勇、郝良军、李富朝、李怀生、章道运、尹坤宝、秦银军、冯晓磊、 周战军、陈艳。
本标准所代替标准的历次版本发布情况为：
YB/T386—1963; —YB/T386—1994。 YB/T386—2020
硅质隔热耐火砖
1范围
本标准规定了硅质隔热耐火砖的术语和定义、牌号、形状和尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。
本标准适用于硅质隔热耐火砖。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2992.1耐火砖形状尺寸第1部分：通用砖 GB/T 2998 定形隔热耐火制品体积密度和真气孔率试验方法 GB/T5072 耐火材料常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T6901 硅质耐火材料化学分析方法 GB/T7321 定形耐火制品试样制备方法 GB/T10325 定形耐火制品验收抽样检验规则 GB/T10326 耐火制品尺寸、外观及断面的检查方法 GB/T16546 定形耐火制品包装、标志、运输、储存和质量证明书的一般规定 GB/T 21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 YB/T370 耐火材料荷重软化温度试验方法（非示差-升温法） YB/T4130 耐火材料导热系数试验方法（水流量平板法）
3术语和定义
GB/T10325界定的术语和定义适用于本文件。
4牌号、形状和尺寸
4.1硅质隔热耐火砖按体积密度分为：GGR-1.00、GGR-1.10、GGR-1.20三个牌号，其中G、G、R分别为“硅”“隔”“热”的汉语拼音首字母，后面的数字为硅质隔热耐火砖的体积密度。 4.2硅质隔热耐火砖的形状尺寸按GB/T2992.1进行，亦可按需方提供的图纸要求进行。
5技术要求
5.1硅质隔热耐火砖的性能指标应符合表1的规定。 5.2硅质隔热耐火砖的尺寸允许偏差及外观应符合表2的规定。
1 YB/T386—2020
表1硅质隔热耐火砖的性能指标
指 标 GGR-1. 10 92.0 1. 10 0. 20
项
目
GGR-1. 20 92. 5 1. 20
GGR-1. 00 91.0 1. 00
> ≤
w(SiO2) /%
μo μo
体积密度/（g/cm）
a
5. 5
≥
3. 0
5. 0 1. 0 4. 5
μo
常温耐压强度/MPa
a Xrin
5. 0 1520
2. 5 1400 1450℃×2h 0.1~0. 5
0.1MPa荷重软化开始温度
>
1450
μo
(To.6)/℃
1550℃X2h 0.1~0.5
加热永久线变化/%
Xrmin ~Xmx
导热系数/W·（m·K）-1 （平均温度350℃±10℃）
0. 45
0. 60
≤
0. 40
uo
表2 硅质隔热耐火砖的尺寸允许偏差及外观要求
单位为毫米
指 ±2.0 ±3. 0 ±4 1. 0 2. 0 3. 0 50
项 目
尺寸≤150 尺寸151～300 尺寸>300
尺寸允许偏差
尺寸≤250 251~400 尺寸>400
扭曲
≤
缺角长度(a+b+c) 缺棱长度（e+f十g）
80 8 不限制 70 不准有
熔洞直径
宽度≤0.25 宽度0.26~0.50 宽度>0.50
≤
裂纹长度
裂纹跨棱时只允许跨过一条棱，跨棱裂纹不合并计算。 5.3砖的断面层裂：宽度<0.5mm的层裂长度不限制；宽度0.5~1.0mm的层裂长度≤30mm；宽度 >1mm的层裂不准有。 5.4砖内部不准有黑心， 5.5其他特殊要求由供需双方协商。
6 试验方法
6. 1 试样制备按GB/T7321进行。 2 YB/T386—2020
6.2化学成分的测定按GB/T6901或GB/T21114进行。 6.3体积密度的测定按GB/T2998进行。 6.4常温耐压强度的测定按GB/T5072进行。 6.5加热永久线变化的测定按GB/T5988进行。 6.6导热系数的测定按YB/T4130进行。 6.7荷重软化开始温度的测定按YB/T370进行。 6.8 尺寸、外观及断面的检查按GB/T10326进行
7 质量评定程序
7.1组批
产品应按同一牌号编批，每批不超过50t。 7.2 抽样及合格判定规则
产品的抽样、验收按GB/T10325进行。化学成分、体积密度、常温耐压强度和加热永久线变化为验收检验项目。 7.3合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。
包装、标志、运输、储存和质量证明书
8
8.1 产品的包装、标志、运输、储存按GB/T16546进行。或根据用户要求进行包装。 8.2产品发出时应附有质量证明书，质量证明书应载明供方名称或厂标、需方名称、发货日期、合同号、 执行标准编号、产品名称、牌号、砖号、批号及相应的理化检验结果。
